2-5 2 基 本 操 作 ■ 其 它 编 号 错 误 名 和 内容 E s0 0 01 3 2 次 极 限 溢 出 状 态 指 示 动 作 范围 末 端 的 传 感 器 ( 2 次 极 限 传 感 器 ) 有 反 应 。 原 因 指 示 动 作 范围 末 端 的 传 感 器 有 反 应 。 解 决 方 法 用 手 将 该 轴 推 至动 作 范 围 的 中 央 附 近 。 E a0 1 02 3 警 告 ： 硬 盘 空 间 不 足 …
2-4
2
基
本
操
作
编号 错误名和内容
Ea13001
点胶位置校正失败
状 态 点胶位置校正失败了。
原 因 点胶状态与数据异常。
解决方法 确认点胶状态与基板数据中的点胶位置校正参数之后，重新进行点胶位置校正。
Ea02653
联锁错误
状 态 点胶头的高度处于危险位置。请将点胶头移至安全高度。
原 因 返回原点后的点胶头的高度处于危险位置。
解决方法 确认点胶头的 Z 轴当前位置是否处于危险高度。
■与传送装置相关的错误
编号 错误名和内容
Ea00070
基板传送错误
状 态 传入传送轨的基板超过了规定数量。
原 因 没有发出要求传入基板的信号便从上游传入了基板，或检出了异常基板。
解决方法 重新调整上游侧传出口传感器或此机的传入传感器位置，或重新调整基板检测传感器及入口挡板传感器。
Ea00074
基板固定错误
状 态 基板传送装置、定位针、顶针没有正常运行。
原 因 传感器的位置不正确，或因调速器拧得过紧而导致的动作不稳定。
解决方法 确认检测基板传送装置高度的传感器的动作。
Ea07876
无法执行命令
状 态
因伺服顶板没有充分下降，所以无法执行此命令。请用“传送装置”画面的操作按钮或进行复位，使伺
服顶板下降后，重新执行此命令。
原 因 因伺服顶板没有充分下降，所以无法执行此命令。
解决方法 用“传送装置”画面的操作按钮或进行复位，使伺服顶板下降后，重新执行此命令。
■与数据相关的错误
编号 错误名和内容
Ea00267
基准标记精细校正错误
状 态 精细模式识别未能调整 XY 的位置。精细校正范围在机器数据画面内设置。
原 因 精细校正范围太窄。
解决方法 放宽机器数据中的精细校正范围，或使用通常的基准标记数据。
Ea00436
基板程序正式点胶高度警告
状 态 正式点胶时的高度太低。
原 因 点胶动作流程中的值设置不正确。
解决方法
再次确认设置。
-下降目标位置低于基板名高度 +0.5mm
-下次作业容许高度低于基板面高度 -0.5mm
-下降目标位置高于下次作业容许高度
-下次作业容许高度高于上升目标位置
2-5
2
基
本
操
作
■其它
编号 错误名和内容
Es00013
2 次极限溢出
状 态 指示动作范围末端的传感器 (2 次极限传感器 ) 有反应。
原 因 指示动作范围末端的传感器有反应。
解决方法 用手将该轴推至动作范围的中央附近。
Ea01023
警告 ：硬盘空间不足
状 态
硬盘可用空间不足 10MB。如果继续运行，可能基板程序会被损坏。
请将基板程序备份在软盘上，再将硬盘上的基板程序删除。
原 因 基板程序太多。
解决方法 备份不要的基板程序之后，在将这些数据从硬盘中删除。
Ea07004
卷纸用完错误
状 态 打点站的卷纸已用完，请更换卷纸。
原 因 传感器检测到卷纸已用完。
解决方法 更换卷纸。
Ea02895
点胶动作中执行了紧急停机
状 态 在点胶的动作过程中，进行了紧急停机处理。点胶动作可能已不稳定。请确认点胶状态。
原 因 在点胶的动作过程中进行了紧急停机。点胶动作可能已不稳定。
解决方法 确认点胶状态。
Ea03211
W 轴联锁错误
状 态 W 轴因联锁错误而停止了运行。
原 因 检测传送宽度轴是否危险的传感器检测到异常。
解决方法 确认顶针或顶板的位置。
Ea12622
从中途开始运行
状 态 有被中断的数据存在。可以从中途开始运行吗 ?
原 因 点胶为中断状态。
解决方法
对作业位置的基板，请选择执行命令。
[ 是 ] ：从中途开始运行。
[ 否 ] ：不从中途开始运行。如果作业位置有基板，将该基板传出到出口位置之后，从接下来传入的
基板开始从头开始运行。
2-6
2
基
本
操
作

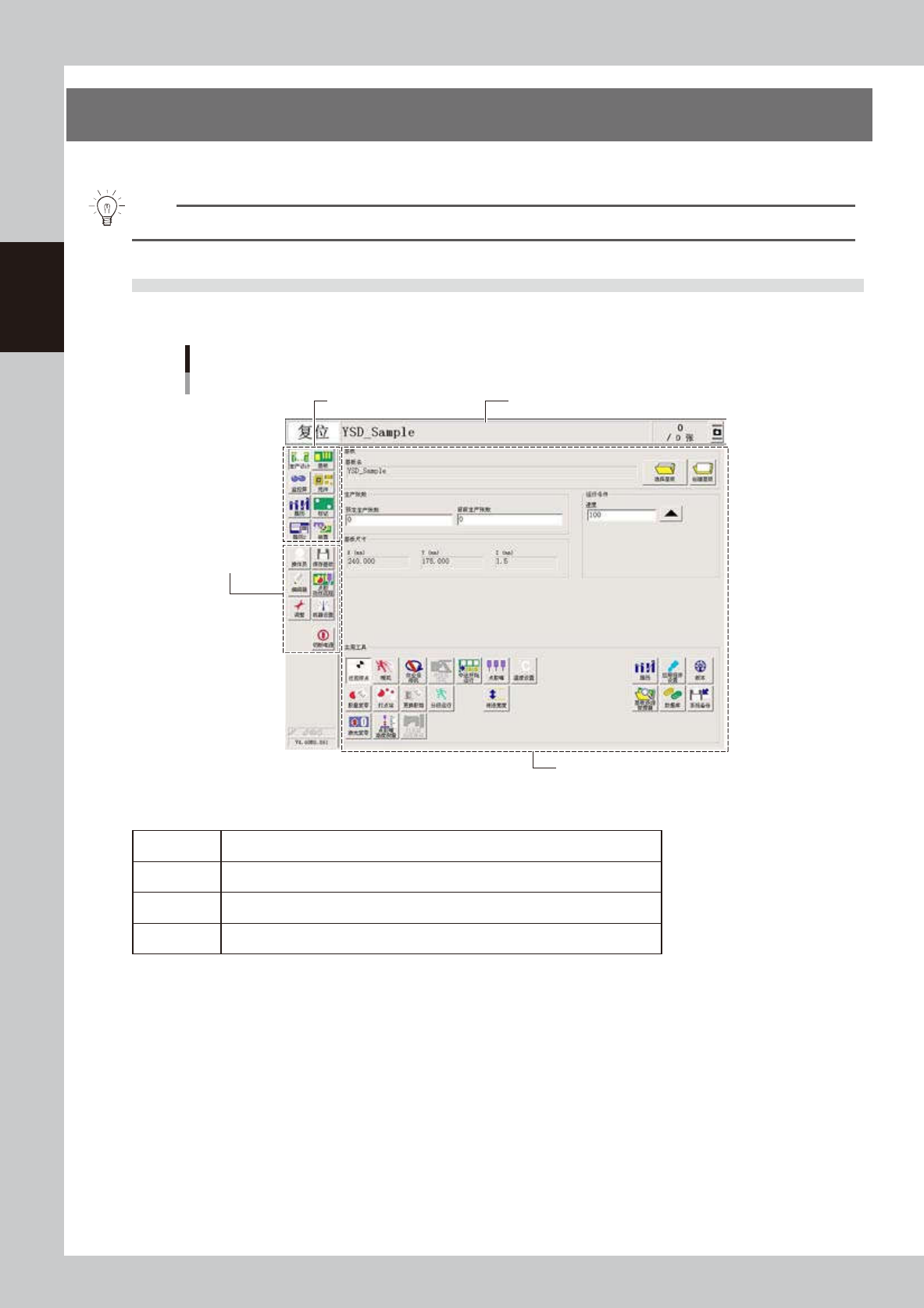

2.操作画面与各种按钮
操作点胶机之前，务必充分了解软件系统画面的基本构成和操作方法。
要点
标准规格时，因没有键盘和鼠标，所有操作都通过触摸屏进行。输入参数时，会显示编辑框，可以通过触控笔操作和输入。
2.1 操作画面的基本构成
操作画面由“状态区”、“按钮区”、“自由区”构成。
画面构成例
生产设计画面
按钮区1
按钮区2
状态区
自由区
66200-N7-00
■ 画面上的分区
状态区 左端显示当前的机器状态 ; 中央显示所选基板的名称 ; 右端显示基板的生产数量。
按钮区 1 可选择主要的操作菜单。随着所选按钮，自由区的画面内容自动切换。
按钮区 2 有调用辅助功能的按钮与关闭机器电源的 [ 切断电源 ] 按钮。
自由区 显示用菜单按钮选择的操作画面。
