2-8
2
基
本
操
作
3.开机与关机
开机与关机，必须按照操作画面的指示进行。基本的操作流程如下图所示。
开机与关机
向原点位置移动
将点胶机的电源主控开关旋至ON
进行作业前的点检
返回原点
按[切断电源]按钮
载入程序后，显示
返回原点的画面
显示向原点位置移动的画面
显示关机画面
按紧急停机按钮
将点胶机的电源主控开关旋至OFF
指定操作人员
生产(运行)
显示生产设计画面
生产结束
65201-N7-00
2-9
2
基
本
操
作
3.1 作业前的点检
接通电源之前，必须确认下列内容。
警告
点检作业必须在按下紧急停机按钮的状态下进行。
■ 作业前点检一览表
点检部位 点检要点
气压 点胶机正面左下方的气压表的显示为 0.40MPa。
电源 点胶机正面右下方的电源箱中连接着指定的电源。
紧急停机按钮 为按下状态。
安全盖 已关闭。
传送轨 传送轨上没有异物。传送轨下方的顶针等没有被夹住。
点胶头 点胶嘴已正常安装。
点胶嘴 点胶嘴没有脏污、变形、被堵塞。
警告
指示灯是显示点胶机运行状态的重要组成部分。机器正常运行时，亮绿灯 ; 出错或联锁时亮黄灯 ( 蓝灯 ); 紧急停机时，亮红灯 ( 白灯 )。
指示灯亮绿灯时，严禁进入点胶头的可动范围内。
要点
预先将贴片胶从存放处取出，使其温度恢复至室温。
2-10
2
基
本
操
作

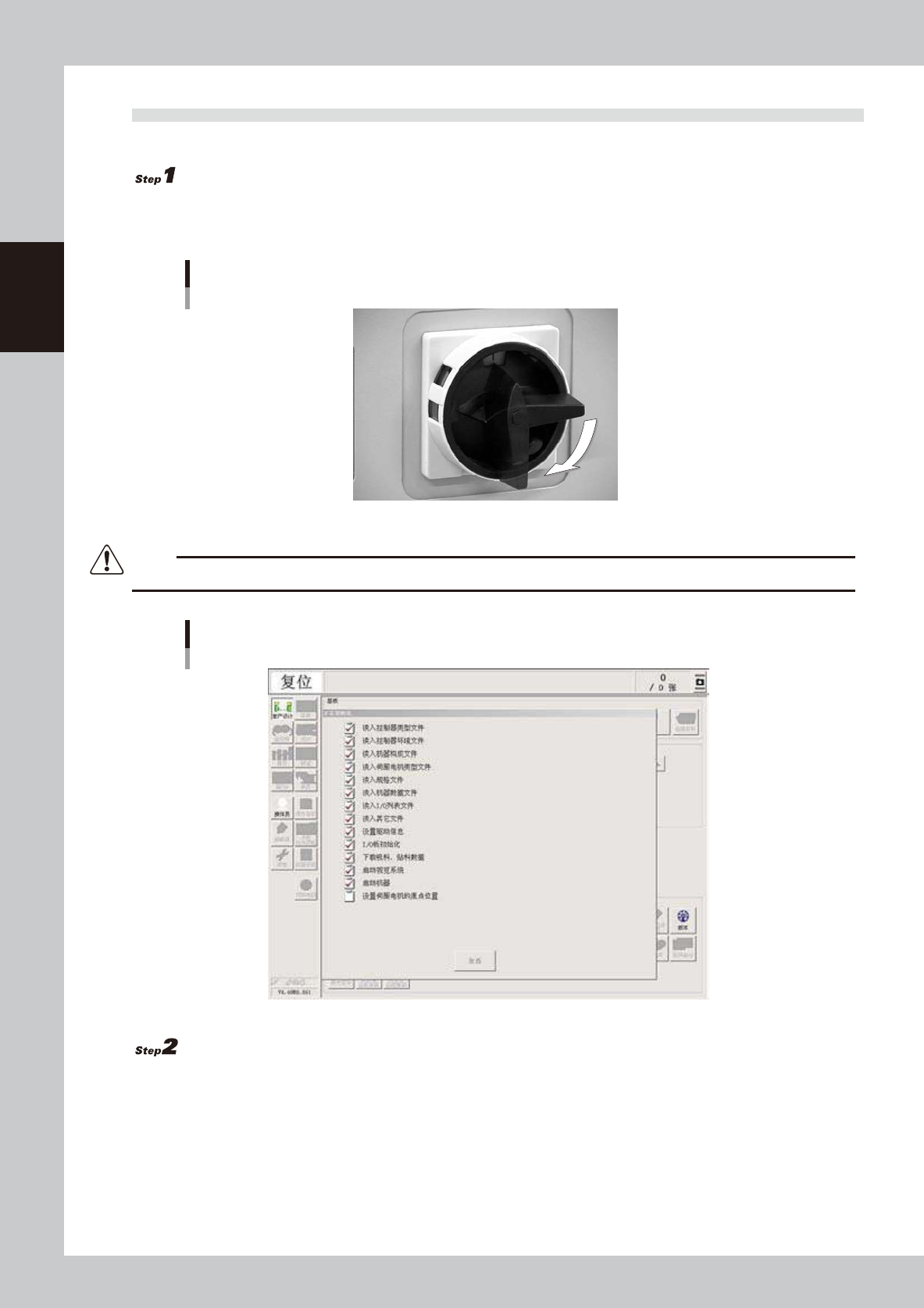

3.2 开机
按照下列步骤启动点胶机。
接通点胶机的电源。
向右旋转点胶机正面右下方的电源主控开关至 ON，接通电源。系统启动，载入机器运行所需的程序后，
显示“正在初始化”画面。
ON
OFF
电源主控开关
65202-N7-00
注意
想要再次接通电源时，必须间隔 2 秒以上。
“正在初始化”画面
66202-N7-00
返回原点。
显示“返回原点”对话框，按照画面的指示进行返回原点。
