2-25 2 基 本 操 作 开 始 运 行 。 1 . 向 右 转 动 紧 急 停 机 按 钮 解 除 点 胶 机 的 紧 急 停 机 状 态 之 后 ， 按 操 作 面 板 的 R E A D Y 按 钮 。 2 . 确 认 安 全 之 后 ， 按 操 作 面 板 的 S T A R T 按钮 。 显 示 是 否 进 行 点 胶 位 置 校 正 的 确 认 对 话 框 后 ， 想 要 校 正 时 ， 按 [ 是 ] 按 …
2-24
2
基
本
操
作
3. [ 点胶嘴 ] 按钮
设置点胶嘴类型和校正类型。
4. [ 温度设置 ] 按钮
设置胶筒的温度。在机器设置画面中设置的温度上限范围内设置。
注意
基板程序为非 YGX 格式时，无法保存温度数据。
设置运行速度。
运行条件中的“速度”显示框中显示当前设置的运行速度。需要更改时，按 [ ▲ ] 按钮。
运行速度的设置
设置运行速度
66214-N7-00
2-25
2
基
本
操
作
开始运行。
1. 向右转动紧急停机按钮解除点胶机的紧急停机状态之后，按操作面板的 READY 按钮。
2. 确认安全之后，按操作面板的 START 按钮。

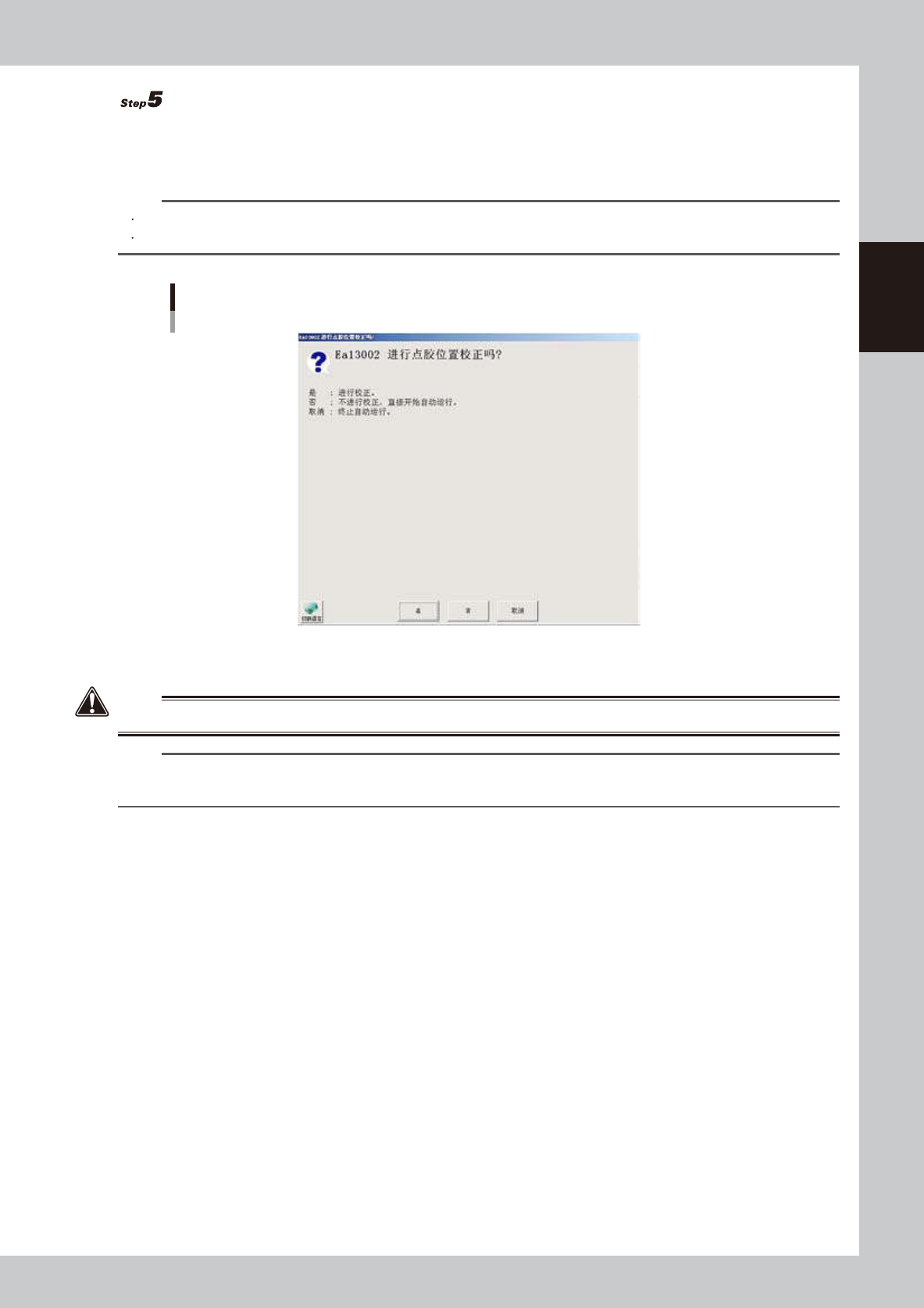

显示是否进行点胶位置校正的确认对话框后，想要校正时，按 [ 是 ] 按钮。
参考
如果没有拆卸过点胶嘴时，按 [ 否 ] 按钮。
接通电源后直接开始生产时，会自动进行点胶位置校正，不会显示确认对话框。
点胶位置校正
66225-N7-00
3. 入口传感器感知到基板后，传送带开始转动，将基板传至作业位置，开始点胶。
警告
绿色指示灯亮灯 ( 自动运行中 ) 时，严禁进入点胶头的可动范围之内。
参考
如果温度没有达到设置温度，机器不会开始运行。
此时，请确认 [ 装置 ]-“Head”选项卡画面显示的温度，当温度达到设置温度之后，重新按 START 按钮。
2-26
2
基
本
操
作
4.2 生产监控屏
在生产过程中想要确认运行状态时，按 [ 监控屏 ] 按钮。选择“生产”、“全部”、“详细”、“视觉”、“点胶”、“基
准标记”、“坏板标记”选项卡，可以从中确认与点胶相关的生产信息。

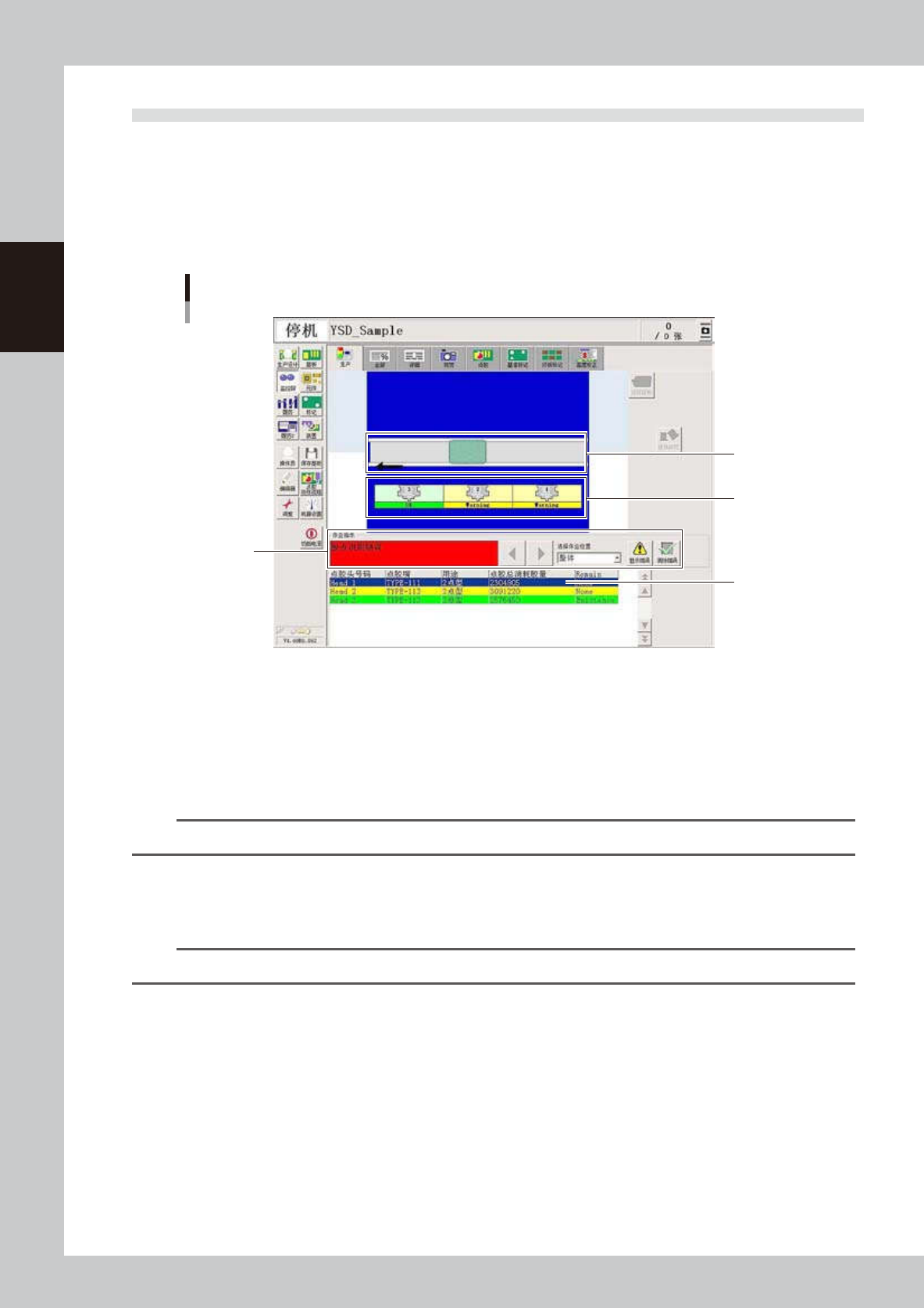

■监控屏 ：生产
此画面，以机器配置图的形式显示当前正在生产的点胶机的实时信息。
点胶机出错时，打开此画面，即可确认发生的错误、作业指示及警告等状态。
监控屏
生产
1
2
3
4
66215-N7-00
1. 传送状态显示区
发生有关传送的错误、作业指示及警告时，在专用的显示区显示传送状态。
危险检测传感器有反应时，出错的基板以半透明的红色显示。
基板固定位置或基板待机位置的传感器有反应时，基板固定位置或基板待机位置上的基板以半透明的绿色显示。
2. 点胶头状态显示区
显示点胶头的当前状态。出错的点胶头以不同的颜色显示。
参考
点胶机发生整体错误时，整个区域的背景以蓝色显示。
3. 作业指示显示区
· 选择作业位置
发生错误或有作业指示及警告时，从下拉框中选择未清除错误的位置。下拉框中只显示需要进行作业的位置。
参考
通过点击配置图上发生错误的区域，也可以选择作业位置。但对未发生错误或没有作业指示及警告的区域，即使点击也无法选择。
· 作业指示
“作业指示”显示框中显示接下来必须进行的作业。该作业即是在“选择作业位置”下拉框中选择的作业位置所发生的未被
清除的错误、作业指示及警告。发生多项错误时，按作业项目的优先程度依次显示。按左右箭头按钮，可切换至其它作业指示。
[ 显示错误 ] 按钮
按此按钮，显示“作业指示”显示框中所显示的错误、作业指示以及警告的详细内容，并提示解决方法。
[ 清除错误 ] 按钮
“作业指示”显示框中显示的错误、作业指示以及警告等的恢复作业完成后，按此按钮。
按此按钮后，会被视为所指示的作业内容已恢复，可以重新开始自动运行。
但仍有未恢复的作业 ( 除警告外 ) 时，无法重新开始自动运行。
4. 详细显示区
点胶头的详细信息以列表形式显示。发生错误的数据行的显示颜色不同。
