4.2 生产监控屏
在生产过程中想要确认运行状态时，按 [ 监控屏 ] 按钮。选择“生产”、“全部”、“详细”、“视觉”、“点胶”、“基
准标记”、“坏板标记”选项卡，可以从中确认与点胶相关的生产信息。
■监控屏 ：生产
此画面，以机器配置图的形式显示当前正在生产的点胶机的实时信息。
点胶机出错时，打开此画面，即可确认发生的错误、作业指示及警告等状态。
监控屏
生产
1
2
3
4
66215-N7-00
1. 传送状态显示区
发生有关传送的错误、作业指示及警告时，在专用的显示区显示传送状态。
危险检测传感器有反应时，出错的基板以半透明的红色显示。
基板固定位置或基板待机位置的传感器有反应时，基板固定位置或基板待机位置上的基板以半透明的绿色显示。
2. 点胶头状态显示区
显示点胶头的当前状态。出错的点胶头以不同的颜色显示。
参考
点胶机发生整体错误时，整个区域的背景以蓝色显示。
3. 作业指示显示区
· 选择作业位置
发生错误或有作业指示及警告时，从下拉框中选择未清除错误的位置。下拉框中只显示需要进行作业的位置。
参考
通过点击配置图上发生错误的区域，也可以选择作业位置。但对未发生错误或没有作业指示及警告的区域，即使点击也无法选择。
· 作业指示
“作业指示”显示框中显示接下来必须进行的作业。该作业即是在“选择作业位置”下拉框中选择的作业位置所发生的未被
清除的错误、作业指示及警告。发生多项错误时，按作业项目的优先程度依次显示。按左右箭头按钮，可切换至其它作业指示。
[ 显示错误 ] 按钮
按此按钮，显示“作业指示”显示框中所显示的错误、作业指示以及警告的详细内容，并提示解决方法。
[ 清除错误 ] 按钮
“作业指示”显示框中显示的错误、作业指示以及警告等的恢复作业完成后，按此按钮。
按此按钮后，会被视为所指示的作业内容已恢复，可以重新开始自动运行。
但仍有未恢复的作业 ( 除警告外 ) 时，无法重新开始自动运行。
4. 详细显示区
点胶头的详细信息以列表形式显示。发生错误的数据行的显示颜色不同。
2-27
2
基
本
操
作
■监控屏 : 全部
此画面实时显示当前生产的基板张数、生产状况。如果切换了基板，所有的信息即被清除。
监控屏
全部
66216-N7-00
· 生产开始
显示切换为当前正在生产的基板程序的时间。
· 当前
显示点胶机内部系统钟的实时时间。此画面一旦更新，显示的时间也会刷新。
· 生产张数
显示切换为当前生产中的基板程序后，已经完成生产的基板张数。
· 周期
平均完成 1 张基板所需的点胶时间 ( 秒 / 基板 )。完成点胶后数据即刷新。生产周期包括对基准标记、坏板标记等基板标记
进行识别的时间、点胶的时间。不包括传送基板的时间、停机的时间 ( 因出错停机和按 [STOP] 按钮后停机的时间等 )。
· 生产节拍
指点 1 个胶点所需的时间 ( 秒 )。
可动率
指 1 台点胶机的可动率。此可动率不受上游机和下游机的状态影响。根据下列公式算出。一般点胶机的可动率大致在
40 〜 70% 左右。
( 累计点胶时间＋累计传送时间 )÷[( 生产完成时间－生产准备结束时间 ) －累计待机时间 ]×100 ＝可动率 (%)
·累计点胶时间 ∶点胶头运行的合计时间
·累计传送时间 ∶传送 ( 传入与传出 ) 基板的合计时间
·累计待机时间 ∶等待上游机和下游机的合计时间
·生产完成时间 ∶切换为生产下 1 种基板的时间
·生产准备结束时间 ∶按下 [START] 按钮后点胶机开始运行的时间
[ 复位 ] 按钮
使生产数据的管理信息复零。即指画面上显示的各项数据与目前生产张数、目前下料张数、预定生产张数和预定下料张数。
按此按钮后，生产设计画面中的“生产张数”等数值也被复零。
2-28
2
基
本
操
作
■监控屏 : 详细
详细画面，是为把握当前生产中的基板程序的更为详细的生产状态的画面。
监控屏
详细

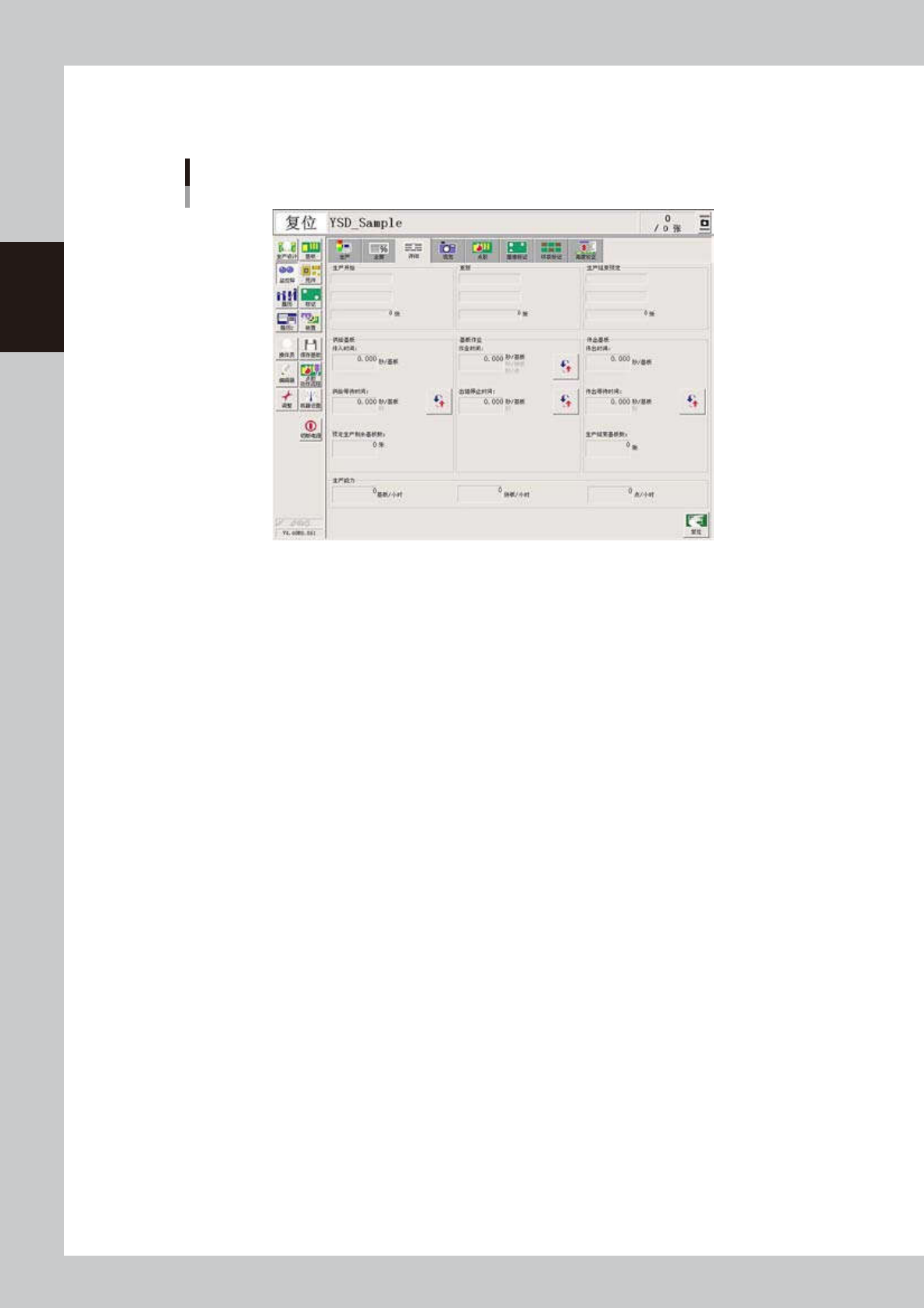

66217-N7-00
· 生产开始
显示生产开始的时间 ( 选择完基板的时间 )。一般，张数显示框为“0”。
· 更新
显示更新数据的时间。张数显示框显示当前已完成生产的基板张数。
· 生产结束预定
显示预定结束生产的时间。张数显示框显示在生产设计画面输入的预定生产张数。但，如果预先没有输入预定生产张数，
则该显示框为空白。
· 传入时间 ( 秒 / 基板 )
平均传入 1 张基板所需的时间。
· 供给等待时间 ( 秒 / 基板、秒 )
点胶机等待传入基板的时间。但，如果点胶机处于点胶状态时，基板等待被传入的时间不被计数。按 [ 单位切换 ] 按钮，
可以显示平均 1 张基板等待供给的时间和累计等待供给的时间。
· 预定生产剩余基板数 ( 张 )
指预定生产张数减去完成生产张数的数值。
· 作业时间 ( 秒 / 基板、秒 / 拼板、秒 / 点 )
进行点胶的时间。该时间中包括识别基板标记 ( 基准标记、坏板标记等 ) 的时间，点胶的时间等。按 [ 单位切换 ] 按钮，
可以显示平均 1 张基板的点胶时间、平均 1 个拼板的点胶时间和平均 1 个胶点的点胶时间。
· 出错停止时间 ( 秒 / 基板、秒 )
点胶机因出错而停机的时间。从发生错误到按下 [ERRORCLEAR] 按钮的时间。但是不包括恢复作业的时间。
按 [ 单位切换 ] 按钮，可以显示平均 1 张基板因出错而停机的时间和累计出错停机的时间。
· 传出时间 ( 秒 / 基板 )
平均传出 1 张基板所需的时间。
· 传出等待时间 ( 秒 / 基板、秒 )
点胶机等待基板传出的时间。但，等待传出状态，正好与点胶状态 ( 点胶机正在点胶 ) 或等待供给状态 ( 等待上游机供给基板 )
相重时，不被计算。按 [ 单位切换 ] 按钮，可以显示平均 1 张基板等待传出的时间和累计等待传出的时间。
