2-30 2 基 本 操 作 ■ 监 控 屏 : 视 觉 显 示 在 自 动 运 行 中 识 别 基 板 标 记 、 坏 板 标 记 、 胶 点 等 时 的 图 像 。 监控屏 视觉 66 21 8 -N 7- 00 · 放 大 、 缩 小 按 钮 按 放 大 ( ＋ ) 按 钮 ， 可 将 图 像 从 1 放 大 至 1 6 倍 。 按 缩 小 ( － ) 按 钮 ， 可 将 图 像 缩 小 到 1 / 1 6 。 放 大 时…
2-29
2
基
本
操
作
· 生产能力
· 基板 / 小时
平均每小时能生产的基板张数。显示从平均点胶时间和平均传送时间逆算出来的数值。但，该时间不包括等待基板供给的
时间和因出错而停机的时间。
· 拼板 / 小时
平均每小时能生产的拼板数量。
该数值是从平均点胶时间和基板信息中的 1 张基板的拼板数逆算而来。
· 点 / 小时
平均每小时能点的胶点数。
该数值是从“全部”选项卡中平均点 1 个胶点所需的时间 ( 生产节拍 ) 逆算而来。
[ 复位 ] 按钮
使生产数据的管理信息复零。即指画面上显示的各项数据与目前生产张数、目前下料张数、预定生产张数和预定下料张数。
按此按钮后，“生产设计”画面中的“生产张数”等数值也被复零。
2-30
2
基
本
操
作

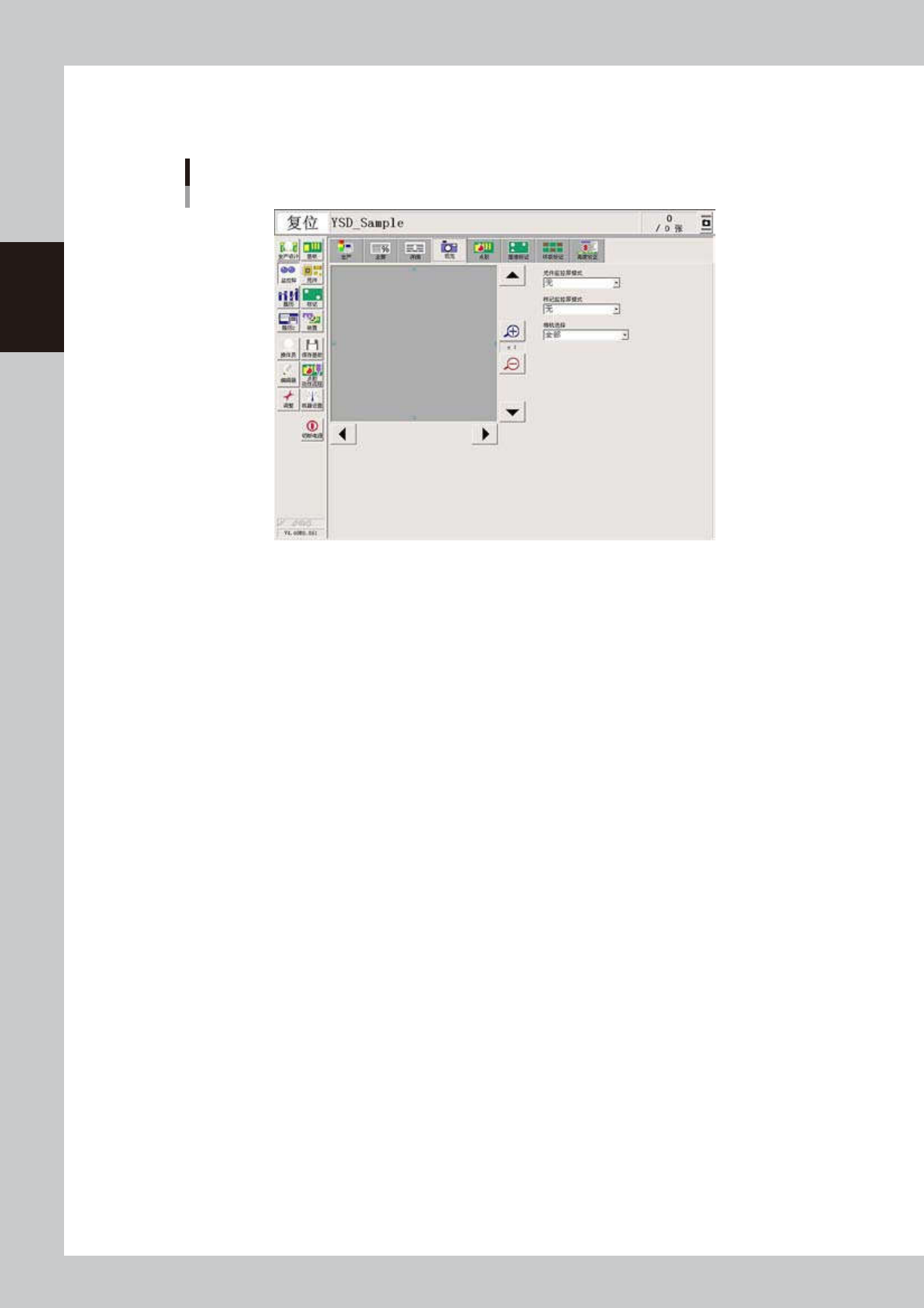

■监控屏 : 视觉
显示在自动运行中识别基板标记、坏板标记、胶点等时的图像。
监控屏
视觉
66218-N7-00
· 放大、缩小按钮
按放大 ( ＋ ) 按钮，可将图像从 1 放大至 16 倍。按缩小 ( － ) 按钮，可将图像缩小到 1/16。放大时，原本光滑的标记边缘部
分变得象锯齿般粗糙 ；缩小时，可能会看到周围灰色部分。这只是图像显示的变化，并不是识别本身存在问题。
· 上下左右移动图像的按钮
画面右侧上下有方向按钮，可以上下移动图像，画面下侧左右也有方向按钮，可以左右移动图像。当画面无法容纳全部图像时，
可以用此按钮移动画面。
· 元件监控屏模式
本机不使用。
· 标记监控屏模式
设置标记识别时的监控屏模式。根据设置的项目，在画面上显示数字、2 值图像等识别结果。此显示方式在运行过程中
也可以更改。
“无”
显示用相机摄得的图像，但不显示数字等识别结果。
“识别结果”
显示检测到的标记中心位置的坐标 ( 像素 ) 等。
“2 值图像”
显示相机摄下的经 2 进制编码处理后的图像。
“多值图像”
显示相机摄下的经图像处理后的多值图像。
“跟踪结果”
用线勾画出通过识别得到的标记和背景的界限。
“基准圆”
从已检出的标记中心开始，勾画出设定数据直径的标记 ( 只限特定的识别方式 )。
“内外接圆”
从已检出的标记中心开始，勾画出内接圆和外接圆 ( 只限特定的识别方式 )。
“误差图像”
显示误差图像 ( 只限特定的识别方式 )。
“单个数据”
检出多个物体时，显示单个数据 ( 只限特定的识别方式 )。
2-31
2
基
本
操
作

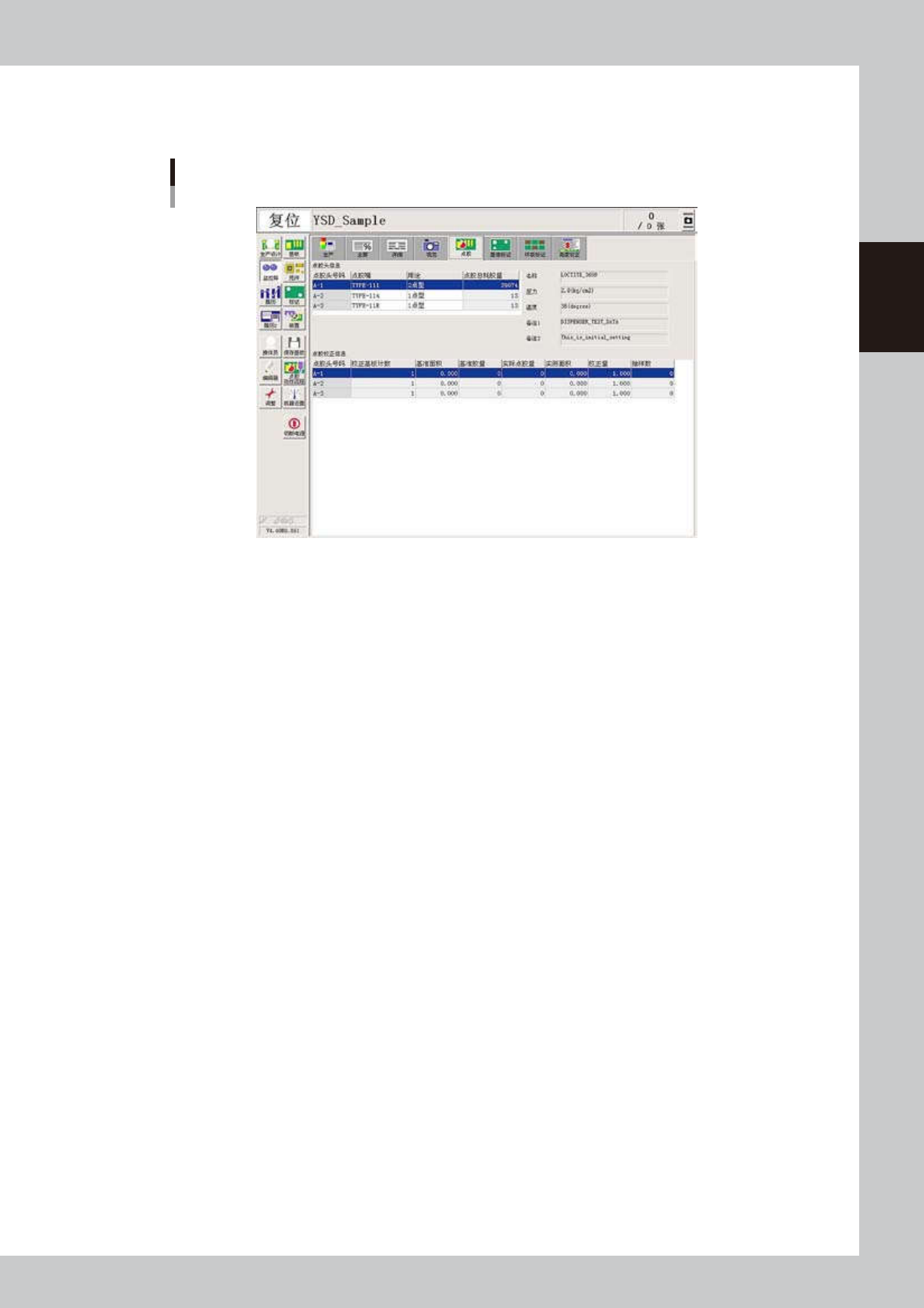

■监控屏 : 点胶
以列表的形式显示自动运行中总点胶数、校正信息等。
监控屏
点胶
66219-N7-00
· 基准面积
显示点胶的基准面积。
· 基准胶量
显示为进行校正而进行预点胶时的胶量。
· 实测面积
显示进行校正后所有胶点的平均面积。
· 校正量
显示基准面积与实测面积的比率或差。
· 抽样数
显示所测量的样本的个数。
