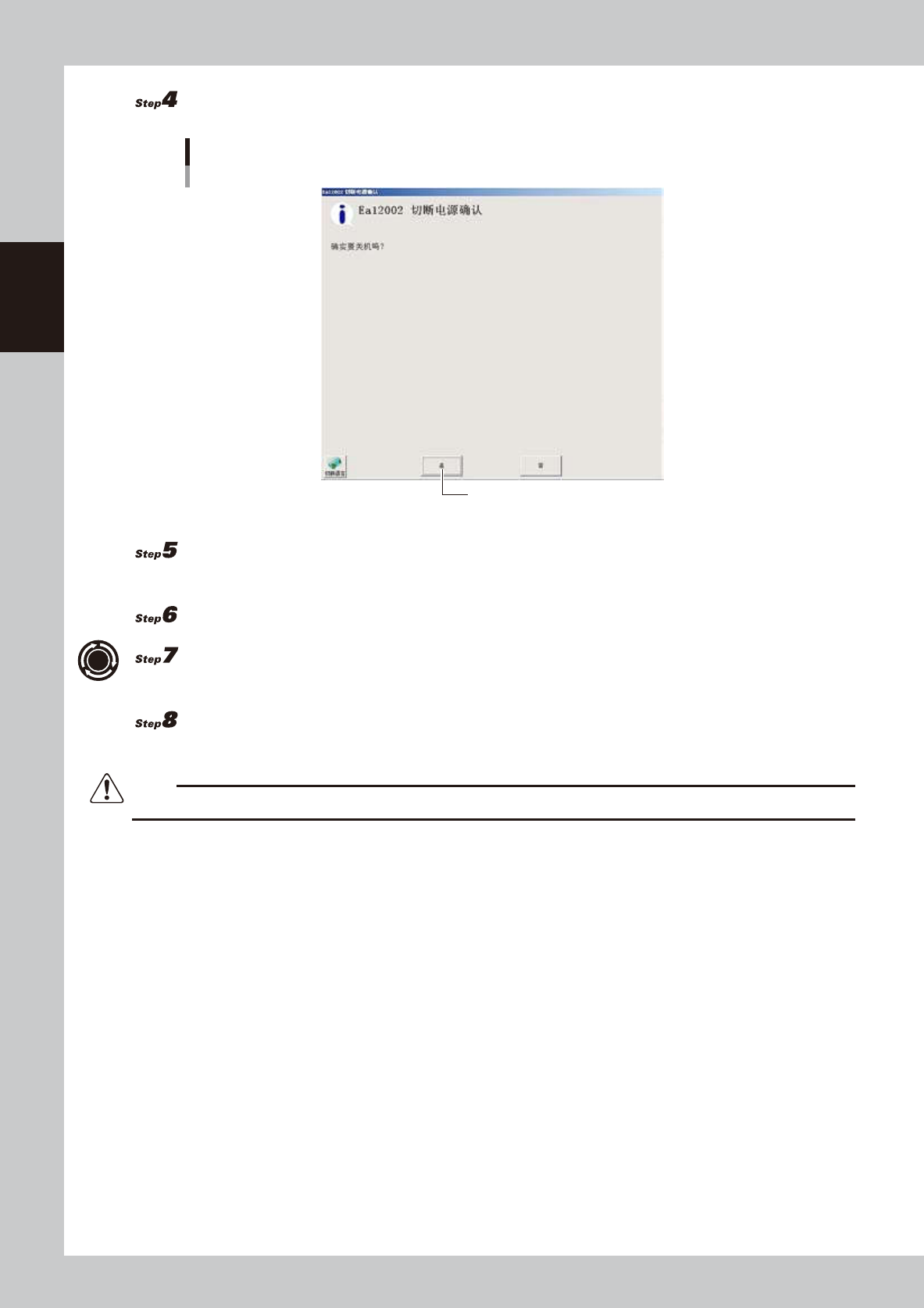

确认对话框显示后，按 [ 是 ] 按钮。
确认对话框
按[是]按钮
66224-N7-00
向原点位置移动。
向原点位置移动的确认对话框显示后，按 [OK] 按钮。
切断电源的确认对话框显示后，按 [OK] 按钮。
按紧急停机按钮。
紧急停机对话框显示后，按紧急停机按钮，再按 [OK] 按钮。
将点胶机的电源主控开关旋至 OFF。
允许关闭电源的画面显示后，将点胶机右下方的电源主控开关向左旋至 OFF。
注意
无视操作顺序，强制关闭电源主控开关是导致程序和机器被损坏的原因。
第 3 章 基板程序的创建
目录
1. 概要 3-1
2. 基板名的登录与选择 3-2
2.1 登录基板名 3-2
2.2 选择基板程序 3-8
3. 创建基板信息 3-9
3.1 基板参数 3-10
3.2 贴装参数 3-12
3.3 位移参数 3-14
3.3.1 间距扩展功能 3-16
3.4 基准标记参数 3-18
3.4.1 基板基准标记功能 3-19
3.4.2 拼板基准标记功能 3-19
3.4.3 局部基准标记功能 3-20
3.5 坏板标记参数 3-22
3.5.1 使用坏板标记功能 3-23
3.6 高度校正参数 ( 选配 ) 3-25
3.7 点胶位置校正参数 3-26
3.8 预点胶参数 3-27
3.9 正式点胶参数 3-29
4. 创建元件信息 3-31
4.1 创建步骤 3-32
4.2 芯片元件 3-33
4.2.1 基本参数 3-33
4.2.2 吸料参数 3-34
4.2.3 形状参数 3-36
4.2.4 点胶参数 3-37
4.3 IC 元件 3-38
4.3.1 微型 Tr、SOT 3-38
4.3.2 SOP 3-41
4.3.3 QFP 3-44
4.4 Ball 元件 3-47
4.4.1 简易 BGA、BGA 3-47
4.5 接插件 3-50
4.5.1 接插件 E  3-50
5. 创建标记信息 3-53
5.1 创建步骤 3-54
5.2 基本参数 3-55
5.3 形状参数 3-56
5.4 识别参数 3-58
5.5 进行标记调整 3-60
5.6 图样匹配 3-64
5.6.1 登录的图样 3-65
5.6.2 图样匹配的使用方法 3-69
6. 点胶动作流程的编辑 3-70
6.1 试点胶 3-70
6.2 编辑点胶动作流程 3-70
7. 创建正式点胶信息 3-74
7.1 点胶扩展 3-74
7.2 编辑正式点胶信息 3-79
8. 创建预点胶信息 3-80
8.1 不使用胶点识别校正功能时 3-80
8.1.1 试打点数据的创建 3-80
8.1.2 点胶检查的设置 3-81
8.2 使用胶点识别校正功能时 3-83
8.2.1 胶点识别用标记数据的创建 3-84
8.2.2 胶点面积数据的确认 3-86
8.2.3 点胶校正 ( 校正类型 ) 的设置 3-91
8.2.4 机器数据的更改 3-92
8.2.5 基板程序的设置 3-94
8.2.6 在自动运行中确认校正动作 3-97
9. 点胶位置的确认与修正 3-99
