6 WF 3 TX 系列 维护 放回已维修好的 CPP 贴片头 8分钟 1 / 2 注 意 开 始 维 护 前 ， 请 参 阅 用 户 手 册 中 的 安 全 说 明 贴片机状态 关闭 传送导轨空 注意！遵守防静电守则 工具： T7、T8、T9、T49、T62 易损件： 耗材： www.asm-smt.com 1 将已保养过的贴片头从运输容器中取出。 2 将贴片头放在挂钩上。 3 拧紧左侧将贴片头 (1) 固定到 (2) 上的螺 钉…
5 WF 3 TX 系列 维护 拆卸 CPP 贴片头 12分钟 2 / 2
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T7、T8、T9、T62、T49
易损件： 耗材：
www.asm-smt.com

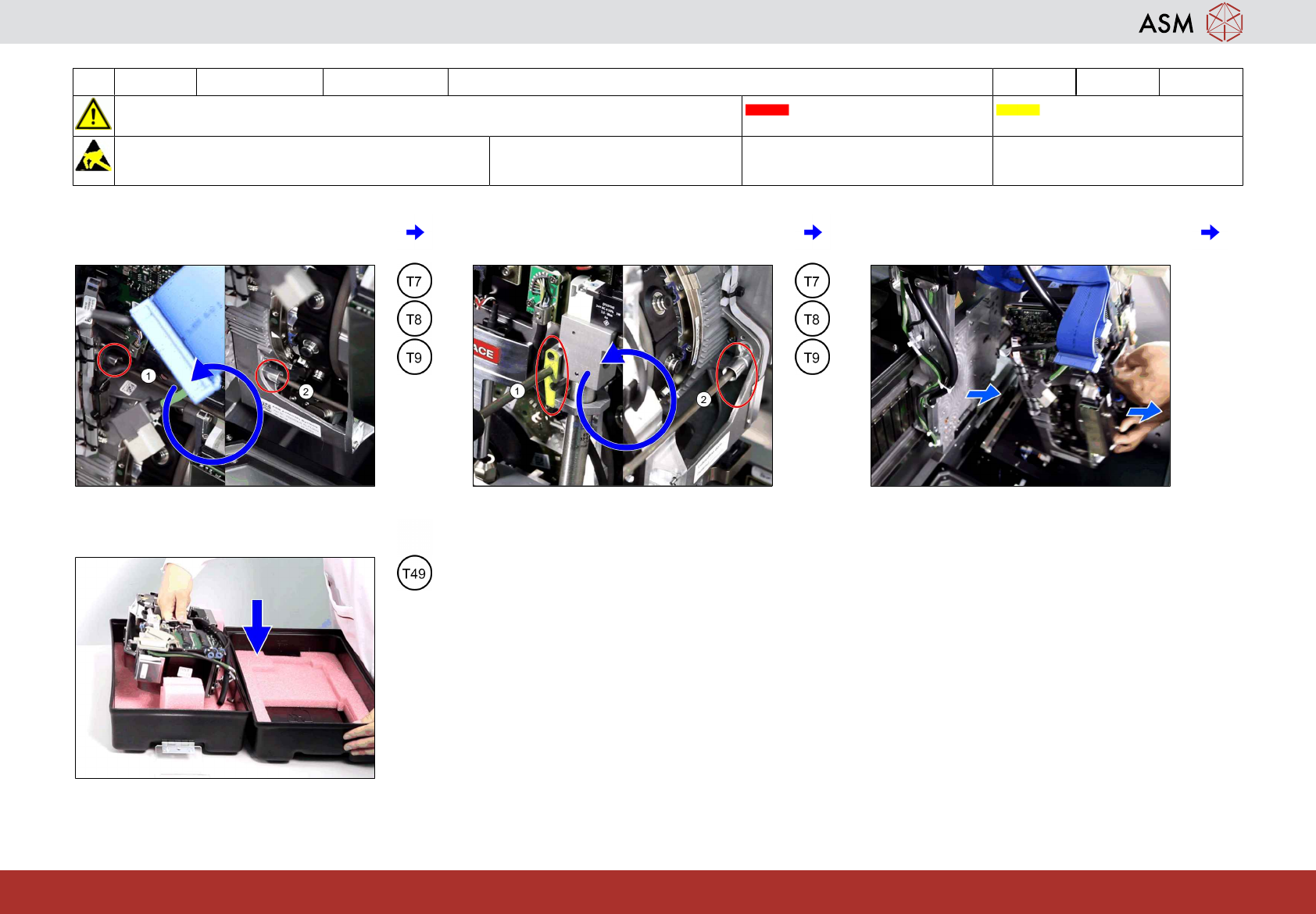

7 拧松左侧将贴片头 (1) 固定到 (2) 上的螺
钉。
8
拧松右侧将贴片头 (1) 固定到 (2) 上的 2 颗
螺钉。
9
把贴片头从挂钩上取下来。
10 将贴片头放入运输盒。
6 WF 3 TX 系列 维护 放回已维修好的 CPP 贴片头 8分钟 1 / 2
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T7、T8、T9、T49、T62
易损件： 耗材：
www.asm-smt.com
1 将已保养过的贴片头从运输容器中取出。
2
将贴片头放在挂钩上。
3
拧紧左侧将贴片头 (1) 固定到 (2) 上的螺
钉，使之扭矩为 2.7。
4 拧紧右侧将贴片头 (1) 固定到 (2) 上的 2 颗
螺钉，使之扭矩为 2.7 Nm。
5
连接 2 根相机电缆。
6
连接带状电缆 (1) 并用两个电缆夹 (2) 固定
好。
6 WF 3 TX 系列 维护 放回已维修好的 CPP 贴片头 8分钟 2 / 2
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T7、T8、T9、T49、T62
易损件： 耗材：
www.asm-smt.com

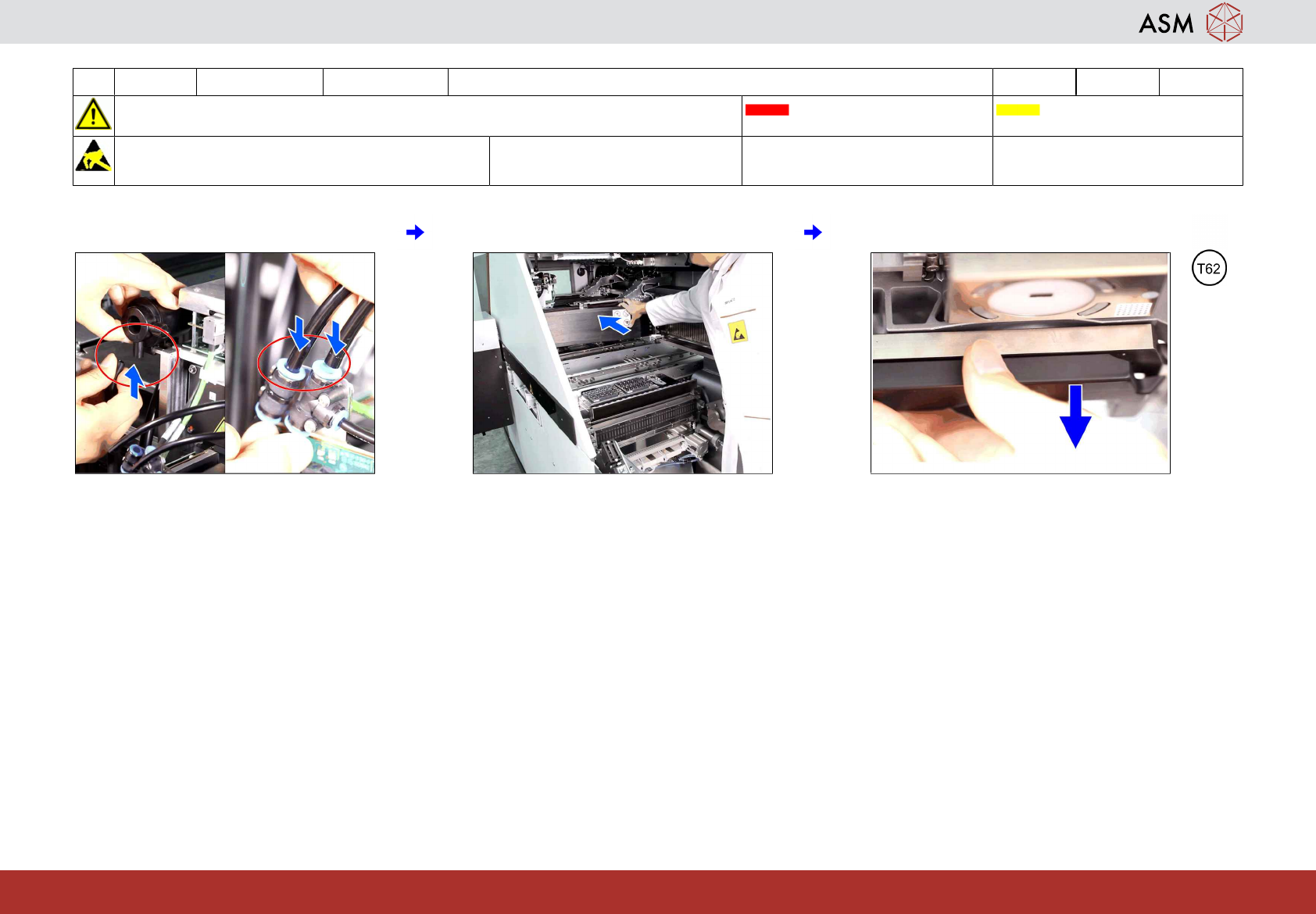

7 连接 3 个压缩空气接头。
8
将 Y 轴移到外部极限上。
9
取下元件传感器上的保护帽。
