18 WF 3 TX 系列 维护 校准 CPP 贴片头 14分钟 4 / 4 注 意 开 始 维 护 前 ， 请 参 阅 用 户 手 册 中 的 安 全 说 明 贴片机状态开启 传送导轨空 注意！遵守防静电守则 工具： T2、T5 易损件： 耗材： www.asm-smt.com 19 打开保护盖。 20 移除校准工具。 21 移除吸嘴抛料盒。 22 将吸嘴从抛料盒上移除。 23 装回吸嘴抛料盒。 24 关闭保护盖。
18 WF 3 TX 系列 维护 校准 CPP 贴片头 14分钟 3 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送导轨空
注意！遵守防静电守则 工具：
T2、T5
易损件： 耗材：
www.asm-smt.com

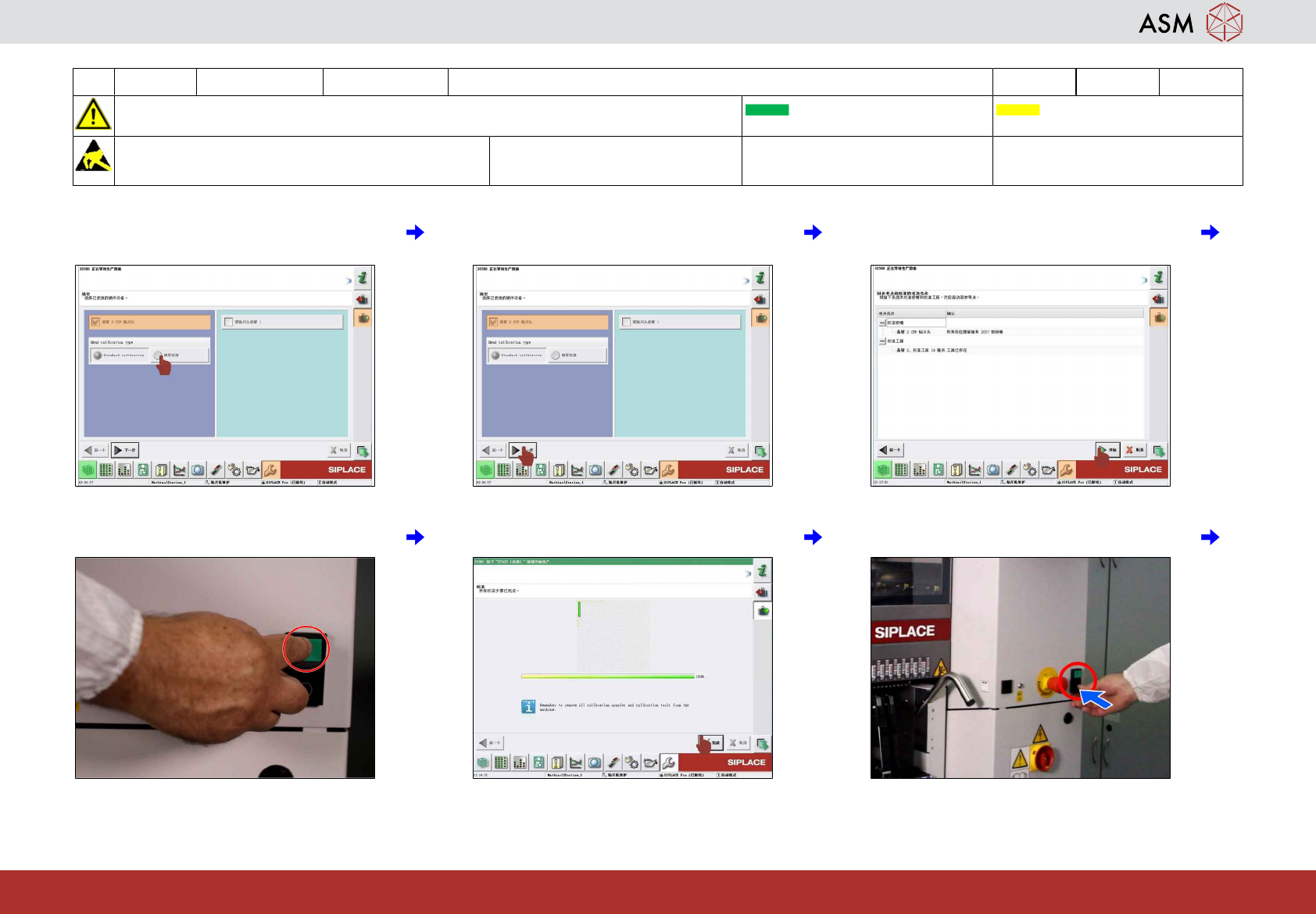

13 选择“Brief Calibration（简单校准）”图标，
若可选择。
14
单击“Next（下一步）”。
15
单击“Start（启动）”。
16 按下机器“Start（启动）”。
17
单击“Finish（完成）”。
18
按下“Stop（停止）”按钮。
18 WF 3 TX 系列 维护 校准 CPP 贴片头 14分钟 4 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送导轨空
注意！遵守防静电守则 工具：
T2、T5
易损件： 耗材：
www.asm-smt.com

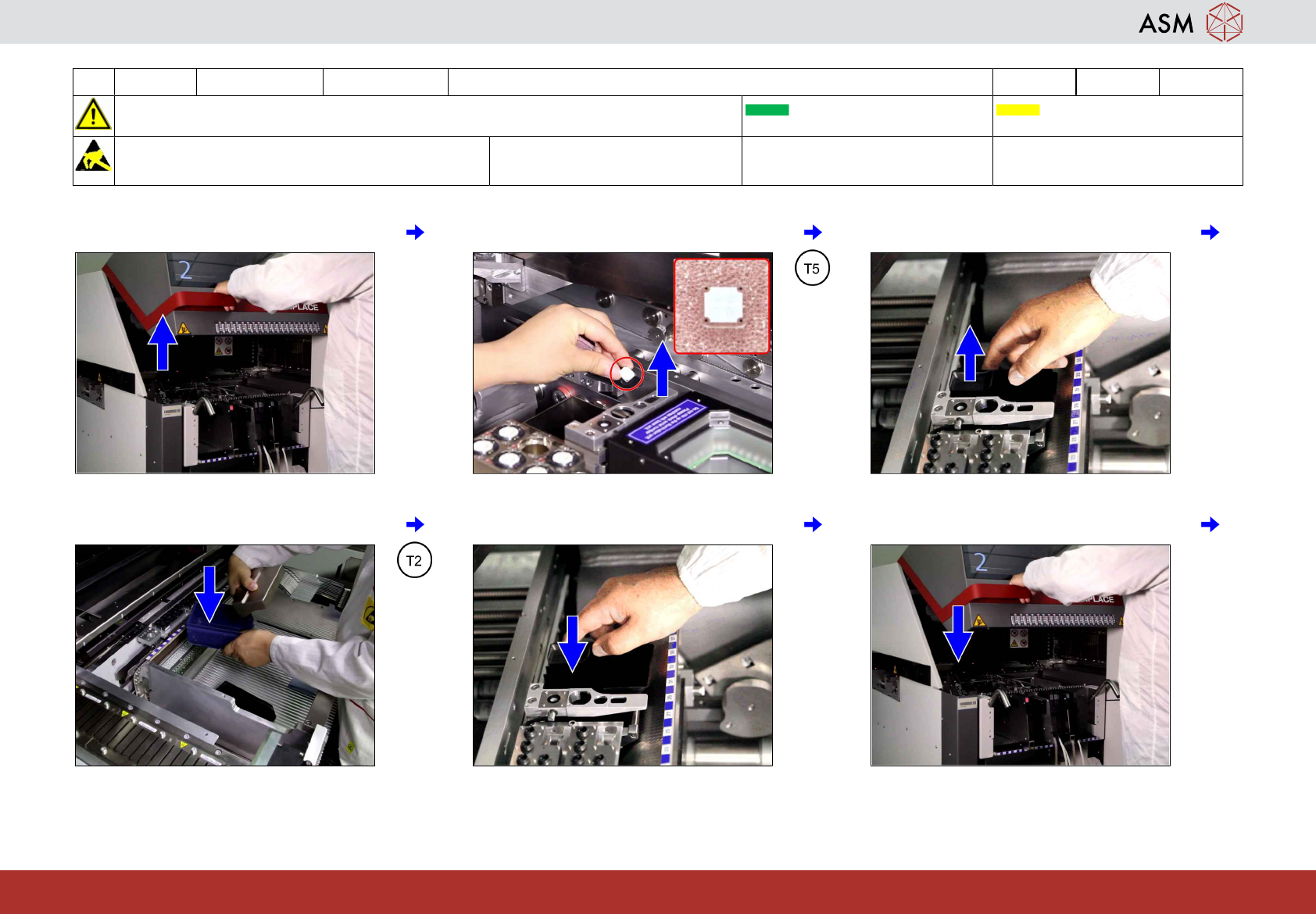

19 打开保护盖。
20
移除校准工具。
21
移除吸嘴抛料盒。
22 将吸嘴从抛料盒上移除。
23
装回吸嘴抛料盒。
24
关闭保护盖。
19 WF 3 TX 系列 维护 检查保护盖风扇 2 分钟 1 / 1
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启 传送导轨空
注意！遵守防静电守则 工具： 易损件： 耗材：
www.asm-smt.com

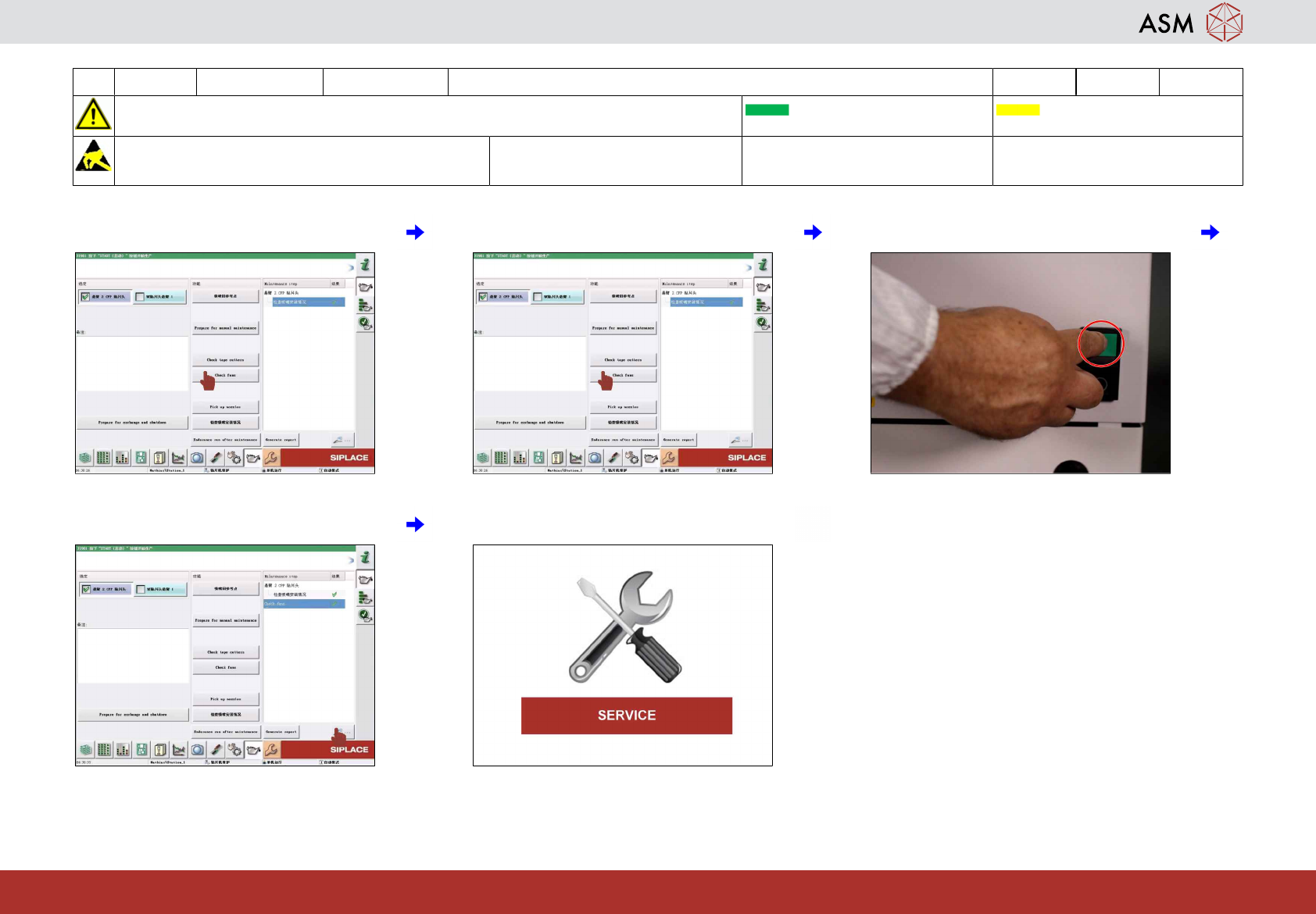

1 点击“检查风扇”图标。
2
点击“检查风扇”图标。
3
按下机器“Start（启动）”。
4 查看结果。
5
如不正常，请联系维修人员。
