1 美德客科技 (MIRTEC CO., LTD) AOI 培 训资 料 美德客 科枝 （深圳）有限公司 苏州 分公司 江苏省苏州市工业园区星汉街 5 号 A 幢 6 楼 15 单元 . TEL: 0512 – 8918-5353 FAX: 0512 -8 918 - 53 35 http:// ww w.mirtec.com
1
美德客科技 (MIRTEC CO., LTD)
AOI 培训资料
美德客科枝（深圳）有限公司 苏州分公司
江苏省苏州市工业园区星汉街5号A幢6楼15单元.
TEL: 0512–8918-5353 FAX: 0512 -8918-5335 http:// www.mirtec.com
2
目 录
1. Light Table原理„„„„„„„„„„„„„„„„„„„„„„„„„„„„3
2. Teaching流程图„„„„„„„„„„„„ „„„„„„„„„„„„„„„„4
3. Teaching基本顺序„„„„„„ „„„„„„„„„„„„„„„„„„„„„5
3.1 Model 管理 „„„„„„„„„„„„„„„„„„„„„„„„„„„5
4. 基本编程工具„„„„„„„„„„„„„„„„„„„„„ „„„„„„„„8
4.1 Mounting „„„„„„„„„„„„„„„„„„„„„„„„„„„„8
4.2 Solder „„„„„„„„„„„„„„„„„„„„„„„„„„„„„9
4.3 IC/Bridge „„„„„„„ „„„„„„„„„„„„„„„„„„„„10
4.4 ATT „„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 16
5. 鼠标右键的基本用法„„„„„„„„„„„„„„„„„„„„„„„„„„26
5.1 POP-UP MENU 说明„„„„„„„„„„„„„„„„„„„„„„26
5.1.1 Frame View的POP-UP MENU „„„„„„„„„„„„„„„26
5.1.2 选择单个Window时的POP-UP MENU„„„„„„„„„„„„„27
5.1.3 选择多种Window时的POP-UP MENU„„„„„„„„„„„„„28
5.1.4 全体影像时的POP-UP MENU„„„„„„„„„„„„„„„„„28
6. 检查„„„„„„„„„„„„„„„„„„„„„„„„ „„„„„„„„„30
6.1 检查开始„„„„„„„„„„„„„„„„„„„„„„„„„„„„„30
6.2 检查结束„„„„„„„„„„„„„„„„„„„„„„„„„„„„„31
6.3 Review „„„„„„„„„„„„„„„„„„„„„„„„„„„„„31
6.4 检查结果„„„„„„„„„„„„„„„„„„„„„„„„„„„„„32
3
1. Light Table 原理

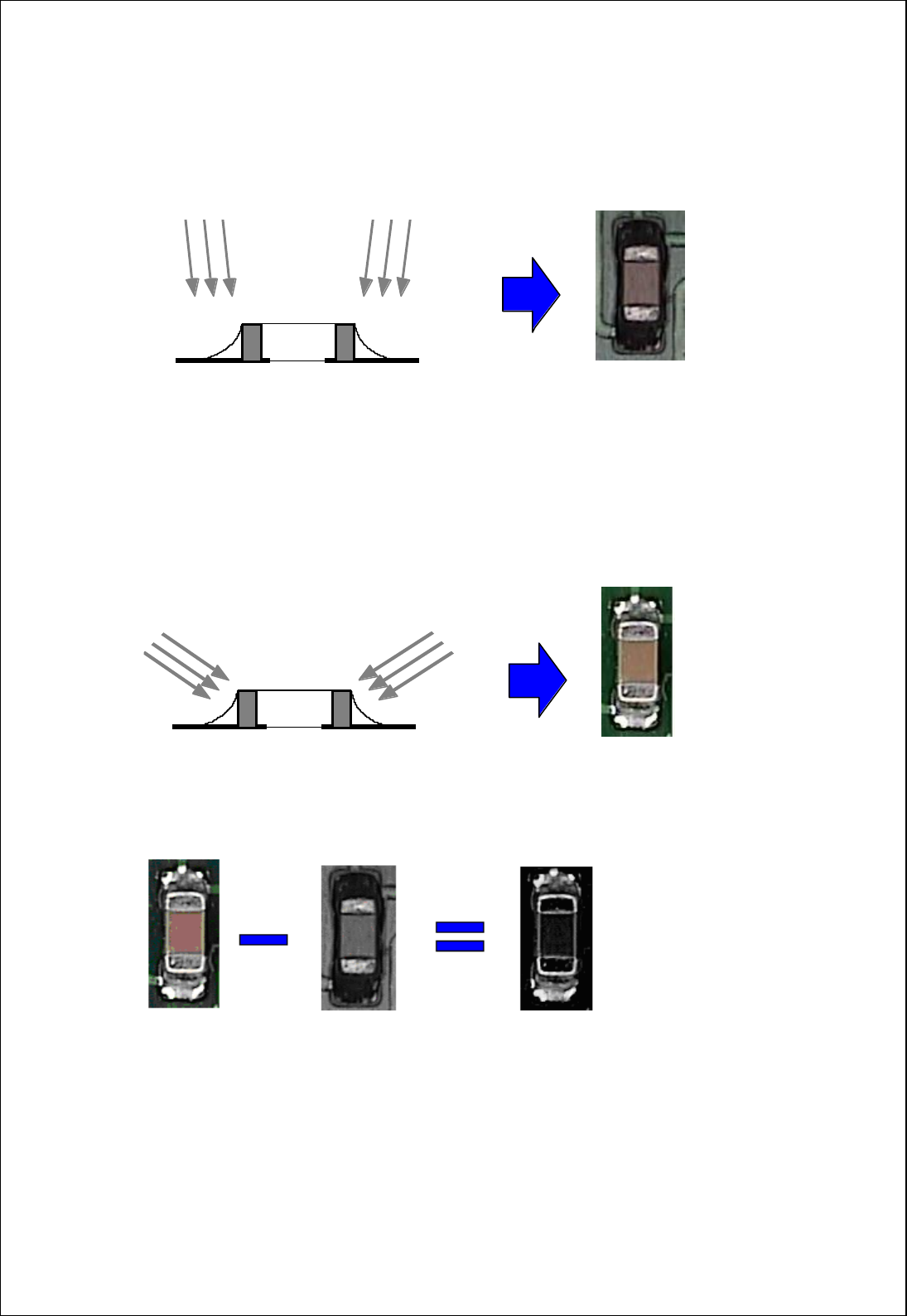

A. 照明种类
(1) 垂直照明 (平坦的部分显示白色)
◆ 活用 : 能检查C-Chip零件的装着有无, 有弯曲(弧度)的锡膏量。(有弧度的锡膏部位显示
为黑色)
(2) 水平照明 (对角线 照明 : 本体和弯曲的锡膏部分均显示为白色)
◆ 活用 : 是文字部位影像较明显的照明。活用R-Chip或其他文字部位的检查。
(3) 平直照明 (水平影像的亮度 减去 垂直影像的亮度)
◆ 活用 : 只有弯曲的部分显示白色。能检查有弯曲的锡膏量及零件周围的裝着状态。
相机及灯光照明装置请参考以下模拟图像：
