9
4.基本编程工具
4.1． Mounting （ 影像比较工具 / (本体) ）
项目
说 明
1
● Light type 照明种类 : 检查时使用的照明
(依次:水平照明, 垂直照明, 平直照明, 用戶照明) 更改这里将删除并刷新以前存在的图像
2
● Polarity 极性检查
勾选时，检查有极性的零件
3
● Search range 搜索偏移范围
在范围内寻找相似的影像 (单位为:像素)
4
● Inverse result 相反结果设置(不良就是良品)
和良品的影像符合反而不良处理：特殊情况下使用 (良为不良,不良为良)
5
● Sampling Insp. 样品检查
样品检查影像 : 特殊情况下使用
6
● Sensitivity 感度
分开检查影像(1～3)
1
2
3
1
2
3
Sensitivity 感度 3 →
按照感度区分, 各部分中符合数值最低的是检查结果 : 特殊情况下使用
7
● Acceptance : GOOD判断数值 (相似值)
当测试的值达到设定的数值以上则是良品，以下是不良。一般用50%以上，误判率比较高的文字
面35%-45%以上，文字面比较清楚的55%—60%以上
8
● Emphasis Character : 利用二值化效果来处理影像对比 （使用默认参数可以）
1
2
3
4
5
6
7
改变这里的灯光类型,仅仅改变到
frame中图片的显示效果,但不会影
响到检查时的灯光类型,如想改变
检查时的灯光类型,则使用箭头1中
的方法
8
10
4.2． Solder（锡膏检测工具） ※请参考第三/四页的照明成像原理
A. 检查原理: (灰阶)
(1) 基本概念 : Solder设置为白色
(只有在检查窗口内白色影像的含量程度比这数值大, 才是良品)
(2) 照明时Solder和Pad的颜色
平直照明 : Solder – 白色。Pad – 黑色。
垂直照明 : Solder – 黑色。Pad – 白色 。(根据这个选好编程时需要的照明)
※ 一般检查锡膏时用平直照明(30)，零件旁边如有高大零件遮挡，光线受到干扰时用垂直照明(90-130)检查
项目
说 明
1
● Binarize，二值化/灰阶(亮度是0~255)
AOI检测仪只区分画面的亮度(白色或黑色)
所以工程师直接输入数值, 比数值大时, 白色；小时, 黑色。
2
● 表示 Binarize 的设定数值
3
● Solder Binarize 概念 : 详细解析见P19
1．比基准数值大时, 白色。小时, 黑色
2．比基準數值大时, 黑色。小时, 白色
3．比前面的设定数值大或后面的设定数值小时白色, 不然的话黑色 : 特殊情况下使用
4．比前面的设定数值大或后面的设定数值小时黑色, 不然的话白色 : 特殊情况下使用
4
● 输入GOOD判断的设定数值
(只有在全体面积内白色量不小于该设定值, 才是良品)
1
2
3
4
11
4.3. COLOR ( 颜色对比工具 )
原理:对比当前检测框当中的RGB颜色 与 模板的RGB颜色的差异值是否在设定的范围之内.

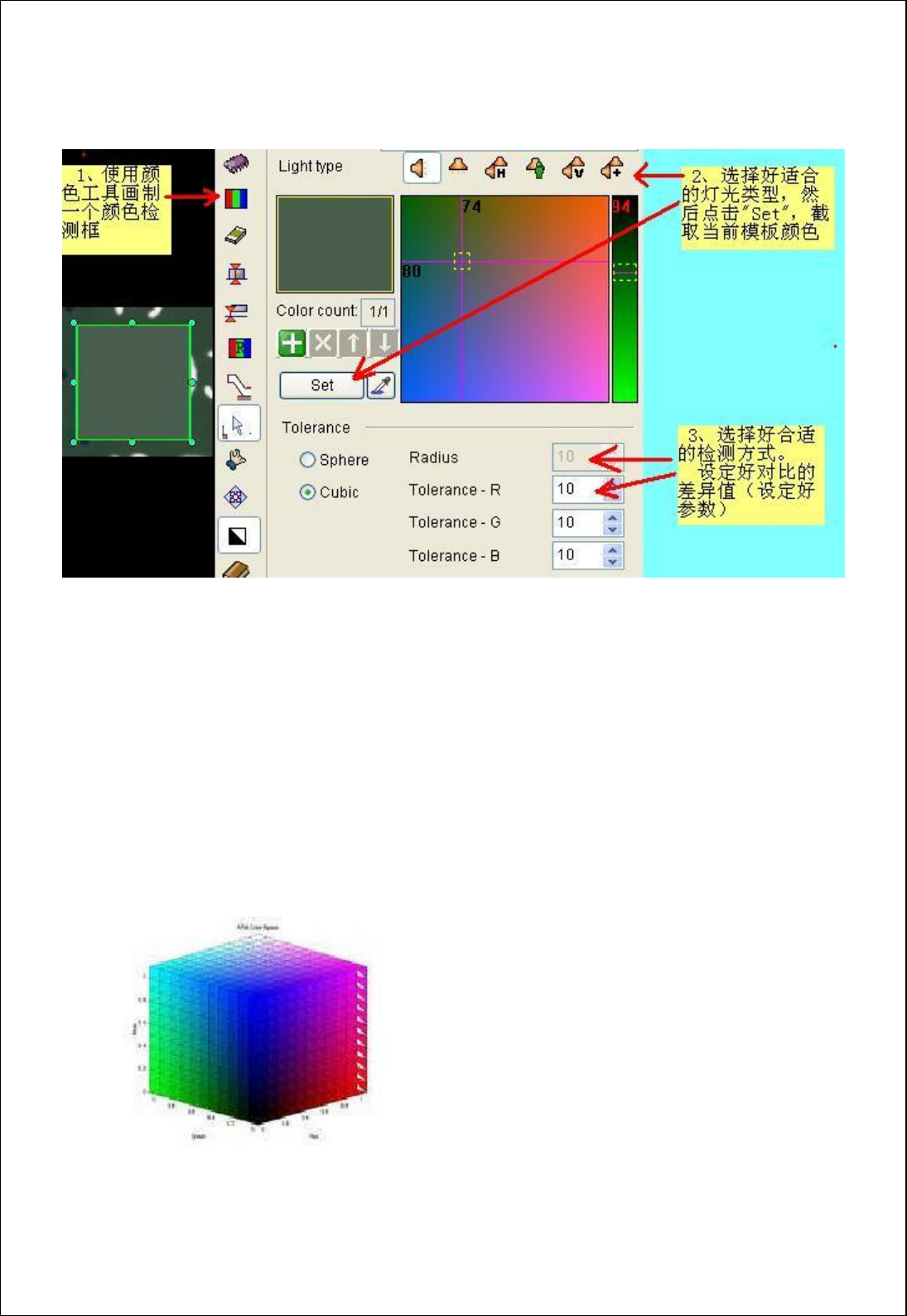

颜色编程步骤:（见上图标示）
1、 使用颜色工具在需要颜色检查的部位画制一个颜色检测框；
※ 建议：因为颜色检查框是整个检测框当中的颜色融合为一种颜色，所以建议这个框画的小一些。
2、 选择好合适的灯光类型，然后点击“Set”来抽取模板的RGB颜色；
※ 建议：选择何种灯光类型，取决于当这个检测框部位发生不良时，这个部位是什么颜色，与样板的
颜色差异值有多大！
3、 选择好合适的检测方式，然后设定好合适的参数；
※ 建议：参照第2点的建议，给定的参数尽量比这个部位产生不良时所得到的差异值小一些；
比如 不良与良品之间差异为 50个色阶变化，设定的值最大只允许25个色阶变化。
※ 相当于把全部颜色都在这个色卡上标示出来,
从而对比出是否在设定范围之内.
色卡示意图
