20 4. 6 ． ATT 使用 的演 示 使用 ATT 可以加快编程速度，减少编程时间。一般用于零件比较多的 PCB. 1. 按图所示选择使用 ATT 功 能按钮，进入以下 界面； 解说：“ □ Use Part Matching Score and Search Range ” 使用数据库零件本身的 对比相似度及搜索范围； 即：利 用坐标 档、 Lib rary 及 L ib Tabl e 文件 时，使 用数据 库元件 本身的相似 …
19

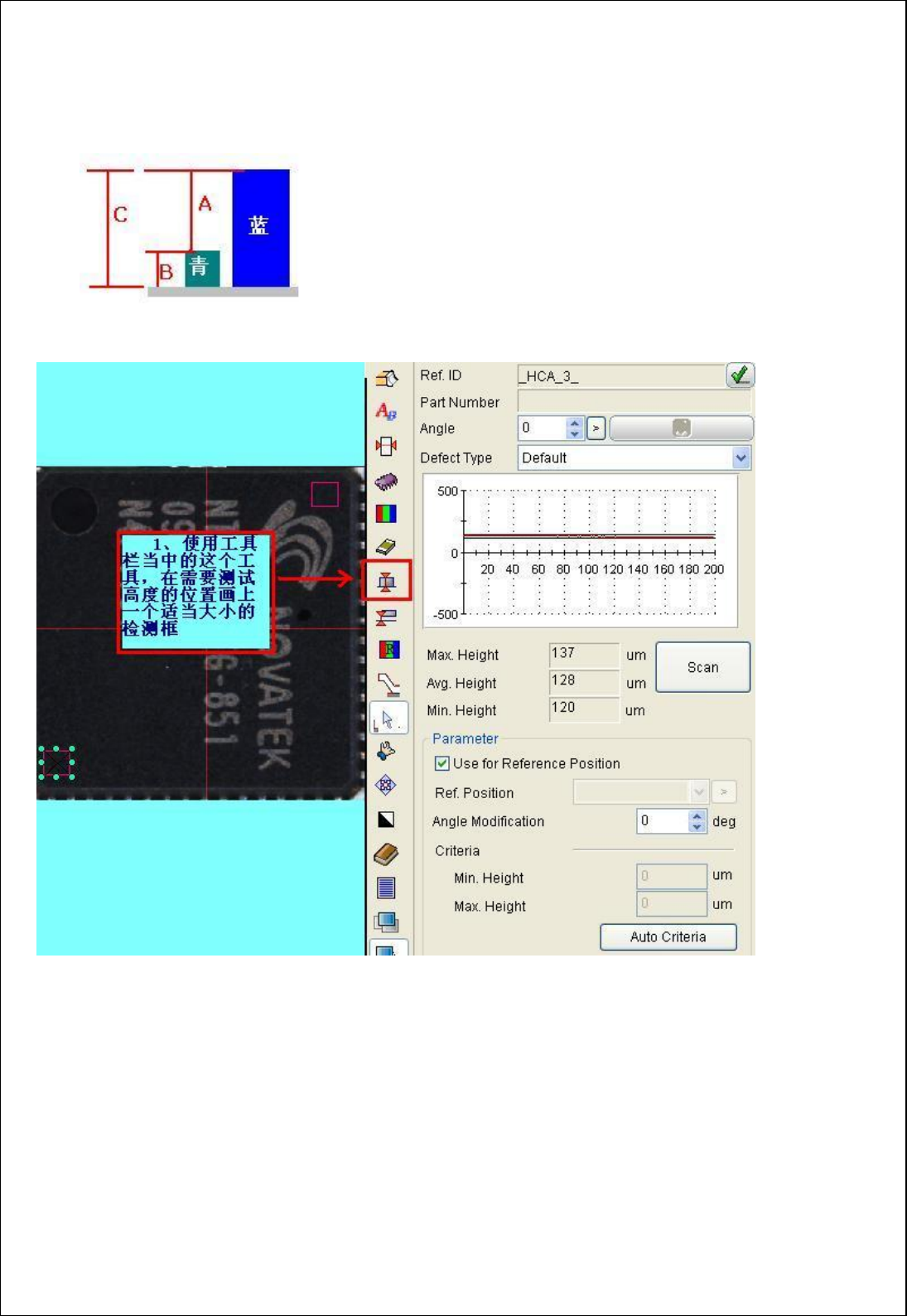

4.5． Height Checker（ 激光高度测试工具 ）
激光高度测试原理:
激光所测试的结果是两个不同高度的: 相对高度!
即:
A 高度: 蓝色柱体 与 青色柱体 相差的高度.
B 高度: 青色柱体 与 灰色底板 相差的高度.
C 高度: 蓝色柱体 与 灰色底板 相差的高度.
激光只能测试相对高度,假如没有设定激光的参照原点高度,则默认把激光校正里的原点位置当成
零点. 即: 计算激光检测框与 这个零点的 相对高度.
20

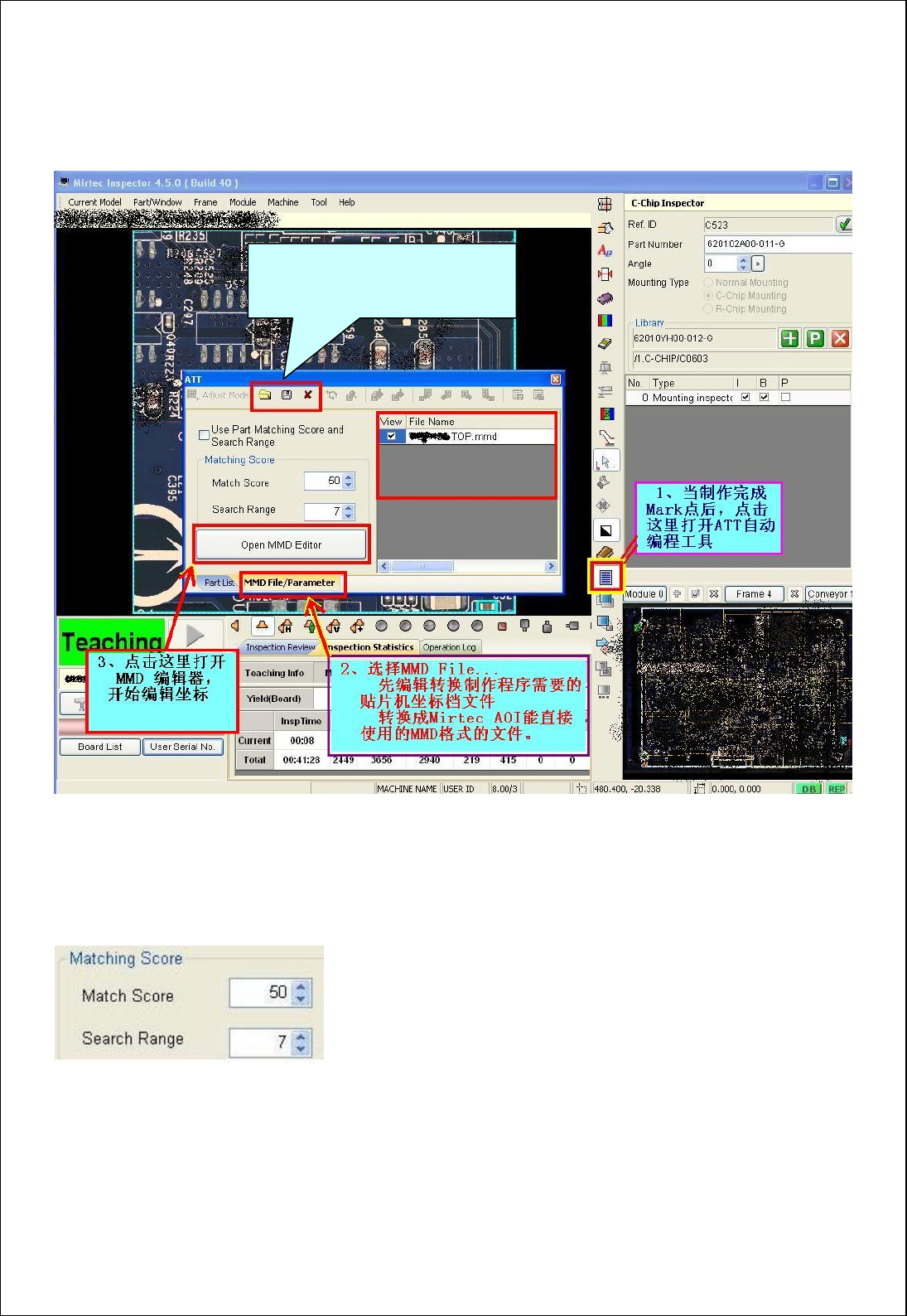

4.6． ATT使用的演示
使用ATT可以加快编程速度，减少编程时间。一般用于零件比较多的PCB.
1. 按图所示选择使用ATT功能按钮，进入以下界面；
解说：“□Use Part Matching Score and Search Range”
使用数据库零件本身的对比相似度及搜索范围；
即：利用坐标档、Library及Lib Table文件时，使用数据库元件本身的相似度及搜索范围在元
件坐标位置调整/对正元件检查框的最终位置；
使用统一的元件对比相似度、搜索范围
（对正元件检查框位置时）
Match Score ：元件对比相似度
Search Range ：元件搜索范围
假如有已经编辑好的MMD文件，
可以直接点击这里打开使用
21

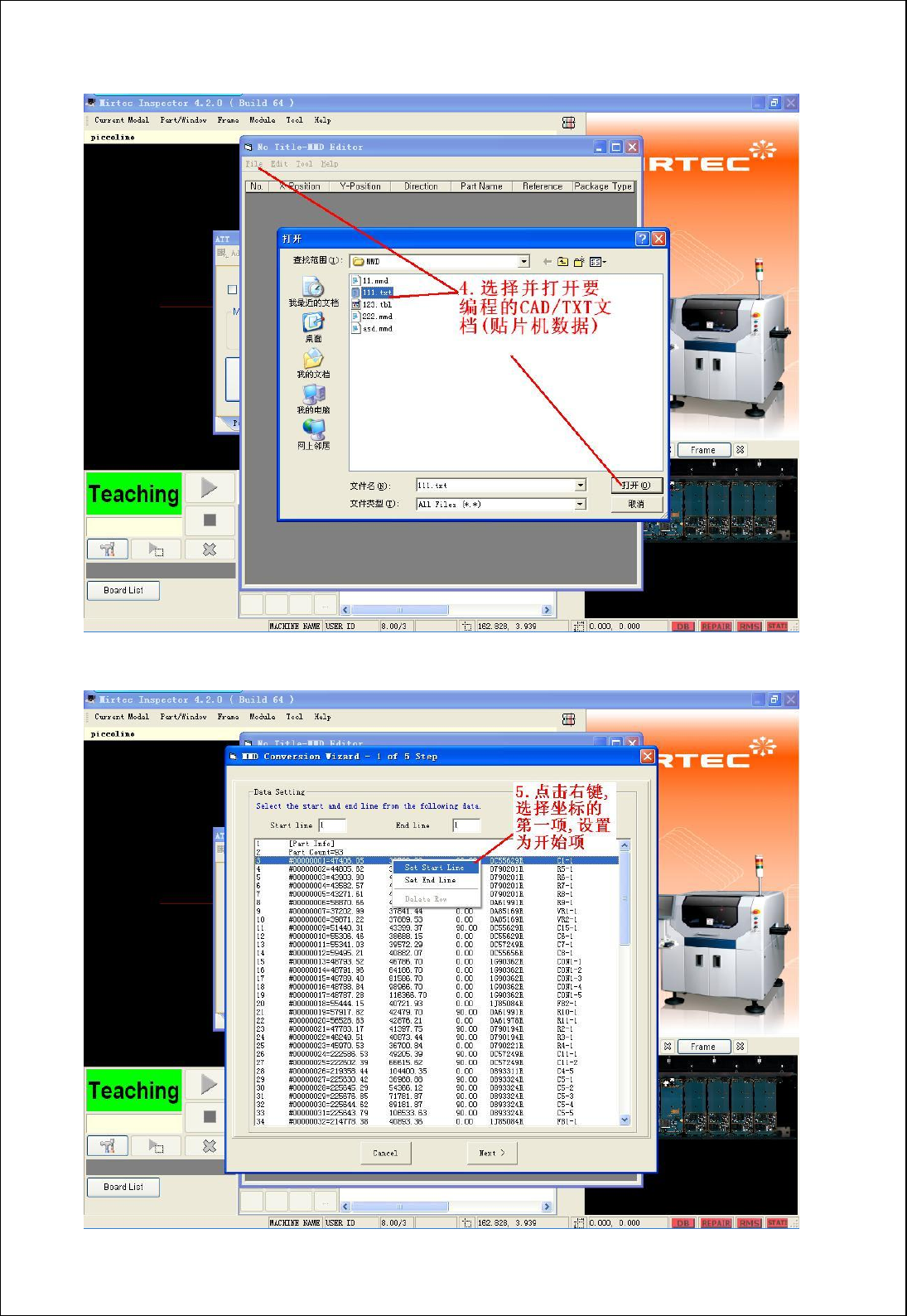

2.点击OPEN MMD EDITOR，进入MMD文件编辑器；
3.选择了坐标档文件（CAD/TXT）后，软件自动进入下一步；
