5.鼠标右键的基本用法
5.1 POP-UP MENU 说明 (点击鼠标右键时的画面)
5.1.1 Frame View的POP-UP MENU
◆ Frame Light : 在一个Frame内选择用户照明。
◆ Lock Frame : 实行Frame Generation时，选择的frame
不受到 Frame Generation。
◆ Move Frame :移动现在的Frame位置。
◆ Rotate Frame : 零件需要旋转编程時, 旋轉影像Teaching。
(0°, 90°, 180°, 270°以外的角度)
◆ Rotate Frame(45) : 上面的功能中常用的45°旋转。
◆ Rotate Frame(-45) : 上面的功能中常用的-45°旋转。
◆ Zoom Frame : 放大 Window
◆ Save Frame : 把画面上的影像变成BMF file保存。
◆ Delete Frame : 删除现在Frame。
◆ Undo : 取消以前的状态。
◆ Redo : 回复以前的状态。
◆ Paste : 把复制的零件貼在选择的地方
◆ Part List : 零件项目
◆ Hide Window : 隐瞒 Window
5.1.2 选择单个Window时的POP-UP MENU
◆ Inspector : 检查选择的Window。
◆ Copy : 复制选择的Window。
◆ Cut : 剪切选择的Window。
◆ Paste : 粘贴复制的Window。
◆ Copy Ｍultiple „ : 复制多数Window。
◆ Rotate(90/180/270) : 旋转选择的的Window方向。
◆ Angle Setting... : 调整角度。
◆ Create New Frame : 做新的Frame。
◆ Ungroup Part : 解除部品整体单位。
◆ Edit Part : 编辑部品单位。
◆ Register Library : 登记于Library
◆ Update Library Part Image : 升级登记于Library的代表影像。
◆ Apply Same Library : 修改登记于Library的零件时,
同样的零件也跟着它改正(只是改正登记于Library的零件)
◆ Select Same Type Window : 选择全体Frame。
◆ Register Stamp : 登记于Stamp。
◆ Select Same Type Window : 挑选同类的Window。
32

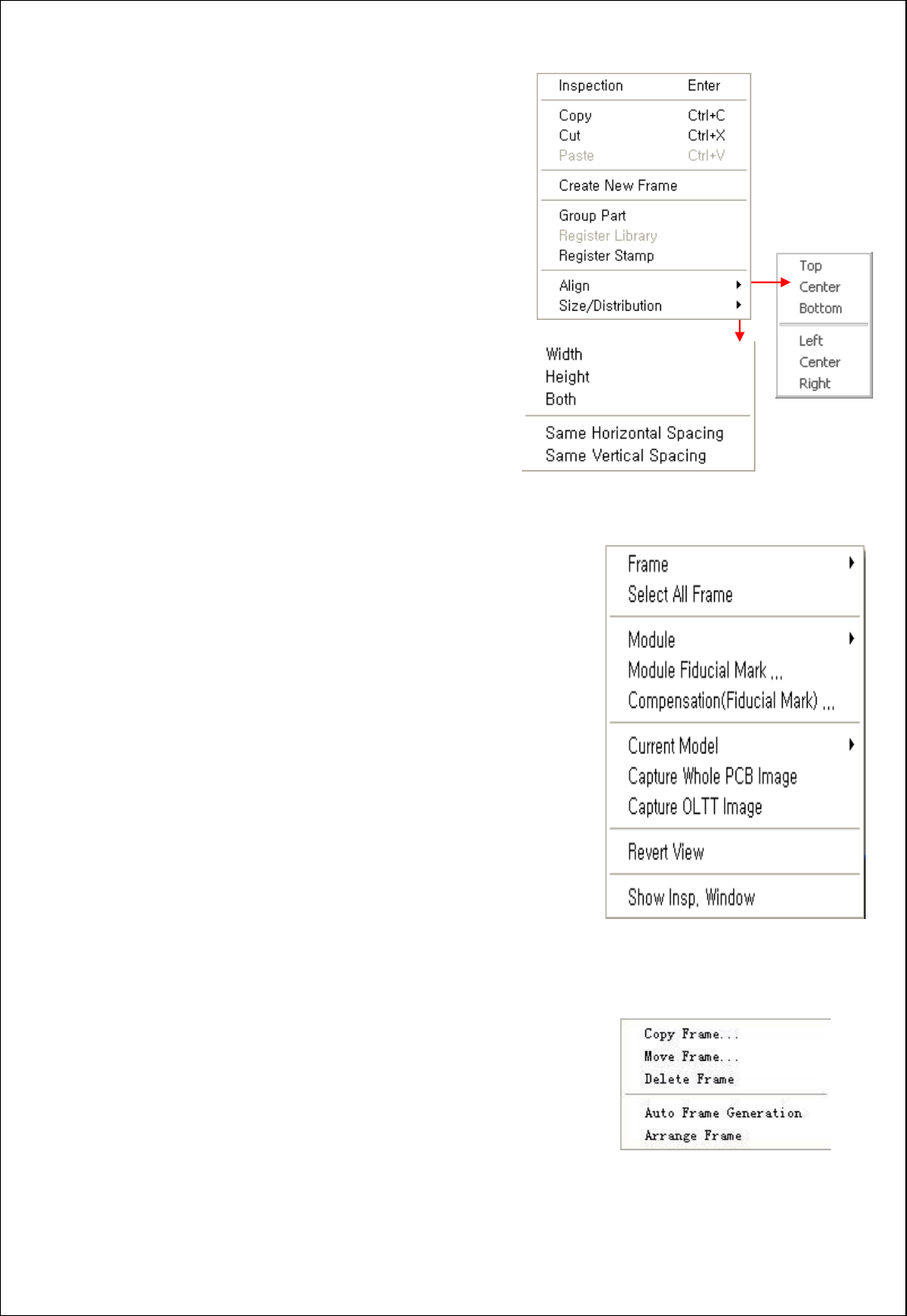

5.1.3 选择多种Window时POP-UP MENU
◆ Group part : 把选择的Window组合成一个部品。
◆ Align : 调整Window位置：
上、中、下对齐；左、中、右对齐。
◆ Size : 调整Window间的大小和距离：
Width:改变Windows的宽度一致
Height: 改变Windows的高度一致
Both: 改变Windows的宽度和高度都一致
Same Horizontal Spacing:使窗口都在同一水平面上
Same Vertical Spacing: 使窗口都在同一垂直面上
5.1.4 全體影像時的POP-UP MENU
◆ Frame : 跟Frame有关的项目。
◆ Select All Frame : 选择PCB上的所有Frame。
◆ Module : 跟Module有关的项目。
◆ Module Fiducial Mark : Fiducial Mark設定
◆ Compensation (Fiducial Mark) : 再确认Fiducial Mark
◆ Current Model : 跟Model有关的项目。
◆ Capture Whole PCB Image : 再摄影PCB上的全体影像。
◆ Capture OLTT Image : 使用OLTT之前, 摄影OLTT影像。
◆ Revert View : 用鼠标的轮放大或缩小时，回归原来的状态
◆ Show Insp. Window
: 設定後, 顯示在PCB全體影像Window内Teaching好的windows
- Frame
◆ Auto Frame Generation : 选择最合适的Frame检查路径，即优化检测框。
◆ Arrange Frame: 整理检测框
◆ Frame Copy : Frame复制。
◆ Frame Move : Frame移動。
◆ Frame Deletion : Frame删除。
33

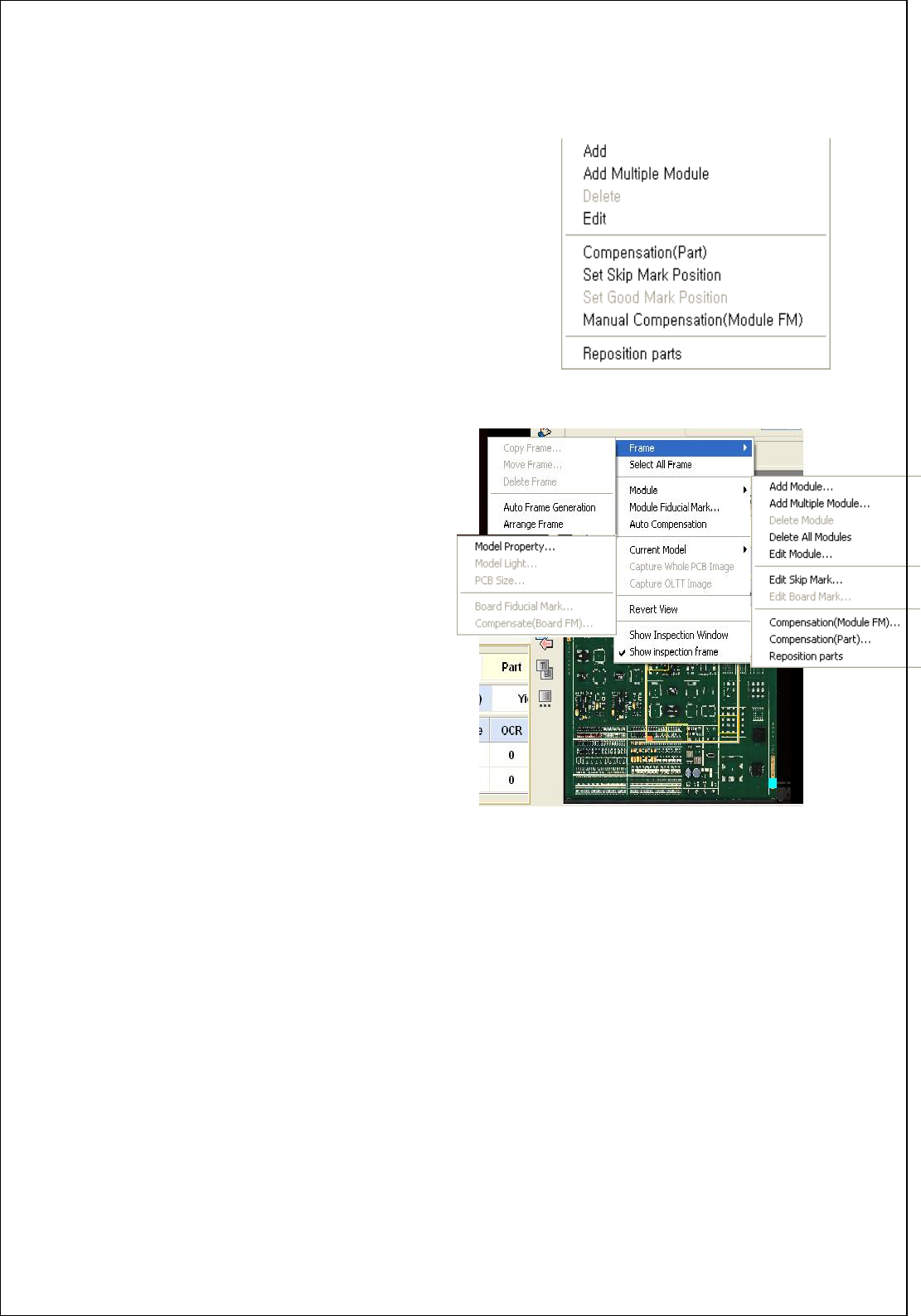

- Module
◆ Add : 追加Module。
◆ Add Multiple Module :增加多个的Module。
◆ Delete : 删除Module。
◆ Edit : 编辑Module。
◆ Compensation (Part) : 再确认Fiducial Mark。
◆ Set Good Mark Position
: 先设定NG Marker点后，检查完后，良品的话，
NG Marker点于表示的地点
◆ Set Skip Mark Position : 设定跳过MARK标记的Module。
◆ Manual Compensation (Module FM)
: 手動指定Fiducial Mark。
◆ Reposition parts : 再确认零件的位置
◆ FRAME 窗口
COPY FRAME 复制窗口
MOVE FRAME 移动窗口
DELETE FRAME 删除窗口
AUTO FRAME GENERATION
自动整理窗口
ARRANGE FRAME 优化窗口
◆ SELECT ALL FRAME 选择所有的窗口
◆ MODULE 模块 (连板)上
ADD MODULE 增加新的模块(连板)
ADD MULTIPE MODULE 增加多个连续
的模块
DELETE MODULE 删除模块(连板)
DELETE ALL MODULE 删除所有模块(连板)
EDIT MODULE 编辑模块(连板)
EDIT BOARD MARK 编辑板的基准点
◆MODULE FIDUCIAL MARK 编辑模型的基准点
◆AUTO COMPENSATION 自动查找检查位置
◆CAPTURE WHOLE PCB IMAGE 重新拍摄PCB图像
◆CAPTURE OTLL IMAGE 重新拍摄PCB图像(表现在检查结果的良品图像中)
◆SHOW INSPECTION WINDOW 显示检查框
◆SHOW INSPECTION FRAME 显示检查窗口
