34 6. 检查 6.1. 检查 开始 单击 图际 , 软件将会显示如 图 1.0 的选项栏 . ² AUTO INCRE ASE SERIAL 自动增加 板号 ² AUTO EJECT PCB 自动退出 PCB 板 ² PART REVIE W 以零件不良个数显示 ² STOP ON DE FECE 遇到不良检测 停止 ² SHOW RESUL T WINDOW 输出结果窗口 ² PRINT INSP ECTION RESULT 打印…
33
- Module
◆ Add : 追加Module。
◆ Add Multiple Module :增加多个的Module。
◆ Delete : 删除Module。
◆ Edit : 编辑Module。
◆ Compensation (Part) : 再确认Fiducial Mark。
◆ Set Good Mark Position
: 先设定NG Marker点后，检查完后，良品的话，
NG Marker点于表示的地点
◆ Set Skip Mark Position : 设定跳过MARK标记的Module。
◆ Manual Compensation (Module FM)
: 手動指定Fiducial Mark。
◆ Reposition parts : 再确认零件的位置
◆ FRAME 窗口
COPY FRAME 复制窗口
MOVE FRAME 移动窗口
DELETE FRAME 删除窗口
AUTO FRAME GENERATION
自动整理窗口
ARRANGE FRAME 优化窗口
◆ SELECT ALL FRAME 选择所有的窗口
◆ MODULE 模块 (连板)上
ADD MODULE 增加新的模块(连板)
ADD MULTIPE MODULE 增加多个连续
的模块
DELETE MODULE 删除模块(连板)
DELETE ALL MODULE 删除所有模块(连板)
EDIT MODULE 编辑模块(连板)
EDIT BOARD MARK 编辑板的基准点
◆MODULE FIDUCIAL MARK 编辑模型的基准点
◆AUTO COMPENSATION 自动查找检查位置
◆CAPTURE WHOLE PCB IMAGE 重新拍摄PCB图像
◆CAPTURE OTLL IMAGE 重新拍摄PCB图像(表现在检查结果的良品图像中)
◆SHOW INSPECTION WINDOW 显示检查框
◆SHOW INSPECTION FRAME 显示检查窗口
34
6. 检查
6.1. 检查 开始
单击 图际,软件将会显示如图 1.0 的选项栏.
²AUTO INCREASE SERIAL 自动增加板号
²AUTO EJECT PCB 自动退出 PCB 板
²PART REVIEW 以零件不良个数显示
²STOP ON DEFECE 遇到不良检测停止
²SHOW RESULT WINDOW 输出结果窗口
²PRINT INSPECTION RESULT 打印检查结果 图 1.0
当击 进行检查,此时 将会变成 状态,单击将会出现图 1.1 的提示框.
如选 YES 可停止检查操作.
NO 为继续检查.
6.2.检查结束 图 1.1
检查完成后,如有不良结果
软件将会弹出一个如图 1.2 的提示框
选 CONTINUE 为完成此次检查操作,如 SHOW
RESULT WINDOW 为选中状态,则弹出检查结果. 图 1.2
如选 REVIEW,软件将返回如图 1.3 的状态,程序将停止到不良的 FRAME
单击此按钮显示已检
查过的PCB板记录
35

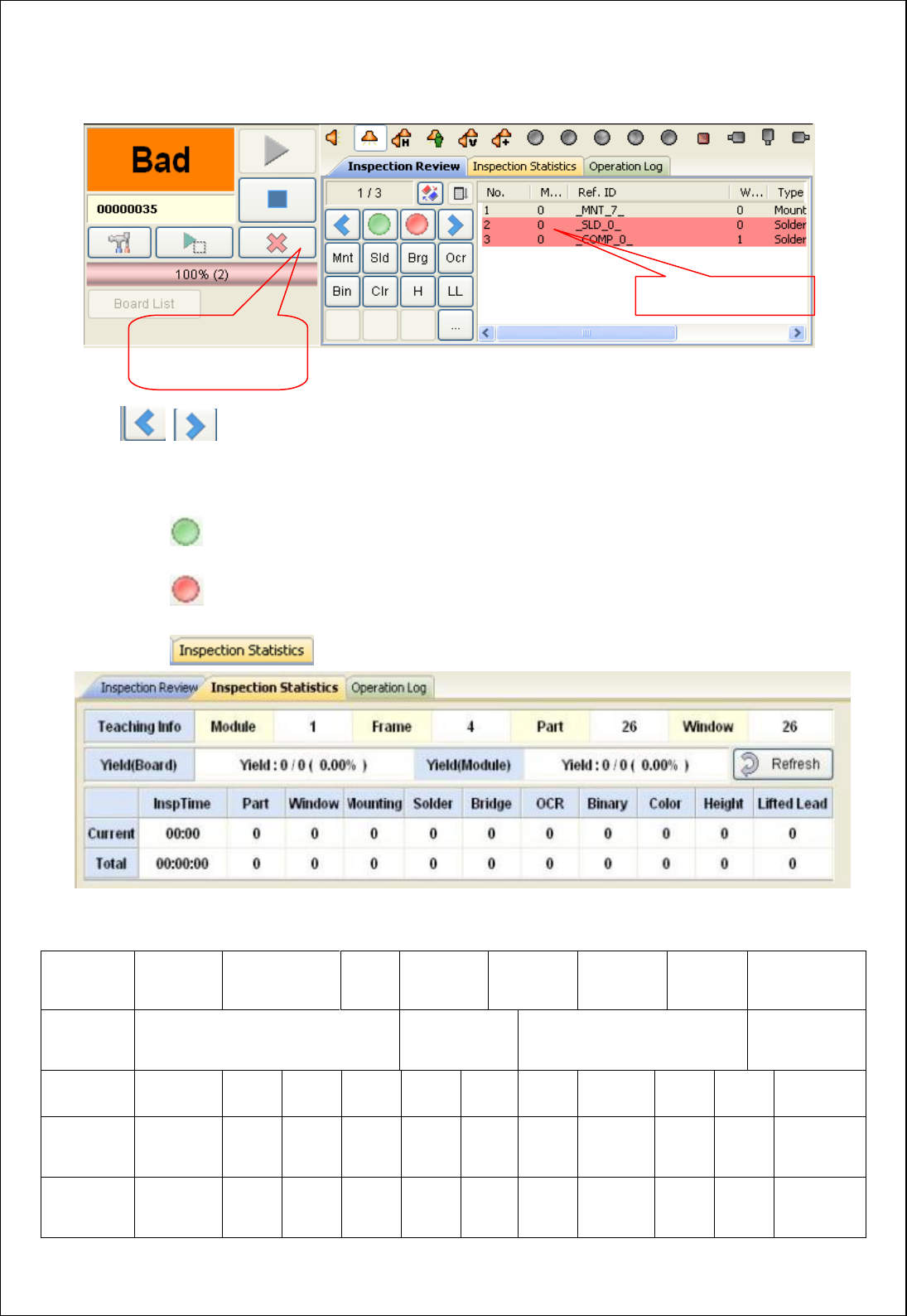

6.3. REVIEW
图 1.3
单击 将上下移动不良列表,FRAME 也将会跟随着改变到不良 PART 的位置,此时用户可以在程
序中对 PART 进行修改操作
² 单击此图际,标记当前 PART 为良品.
² 单击此图际,标记当前 PART 为不良.
² 单击此图际,将显示图 1.4
图1.4
图1.4相对应的翻译表:
程序信息
模块
显示模数
窗口
窗口数
元件
元件数
检查窗口
检查窗口总数
直通率(整
板)
直通率：良板/总板数(百分比)
直通率(连板)
直通率：良好模块/总模块
统计数据清零
检查时间
零件
窗口
影像
锡膏
桥接
文字
二值化
颜色
高度
翘角
当前的
当前检查
时间
总计
总的检查
时间
检查到不良结果列表
单击此按钮为略过,
并输出PCB板
