8 Fid uci al M ark 设定 ( 设定 PCB Mark 基准点 ) ◆ 按 Fiducial Mark 1 的 ‘ Add ’ 建立完了” Fid ucial Mark 1 ”后 ( 第一个 Ma rk), 选择第二个 Mar k “ Fiducial Mark 2 ” , 向 Fidu cial Mark 2 移动 , 选择也 用一样的方法 建立第二个 Mark. ( 通常 Mark 点都设置 2 个 , 最好选择对 …
7
输入PCB Size
登记New PCB Model Name后，出来设定PCB区域Model Size dialog(对话框)。
把照相机移动到PCB的左侧下面后，然后按 'Left-Bottom'按键。
然后照相机移动到PCB的右侧上面后，按 ‘Right-Top’开关，
备注:New PCB Model Size (新PCB板尺寸) 的设定完成后，按‘OK’按键。
※ 移动时, 把PCB角边放在画面十字线的中心(可以多预留一些边缘)
PCB 影像 摄影
New PCB Model Size的设定完成后，这里按‘YES’选项，扫描全体PCB影像。
请注意中间这个十字线,这里
对准PCB板的左下角边缘.
请注意中间这个十字线,这里
对准PCB板的右上角边缘.
提示是否拍摄全体PCB图像
8
Fiducial Mark 设定( 设定 PCB Mark 基准点 )
◆ 按 Fiducial Mark 1的 ‘Add’ 建立完了”Fiducial Mark 1”后(第一个Mark), 选择第二个
Mark“Fiducial Mark 2”,向Fiducial Mark 2 移动,选择也用一样的方法建立第二个Mark.
(通常Mark点都设置2个,最好选择对角)

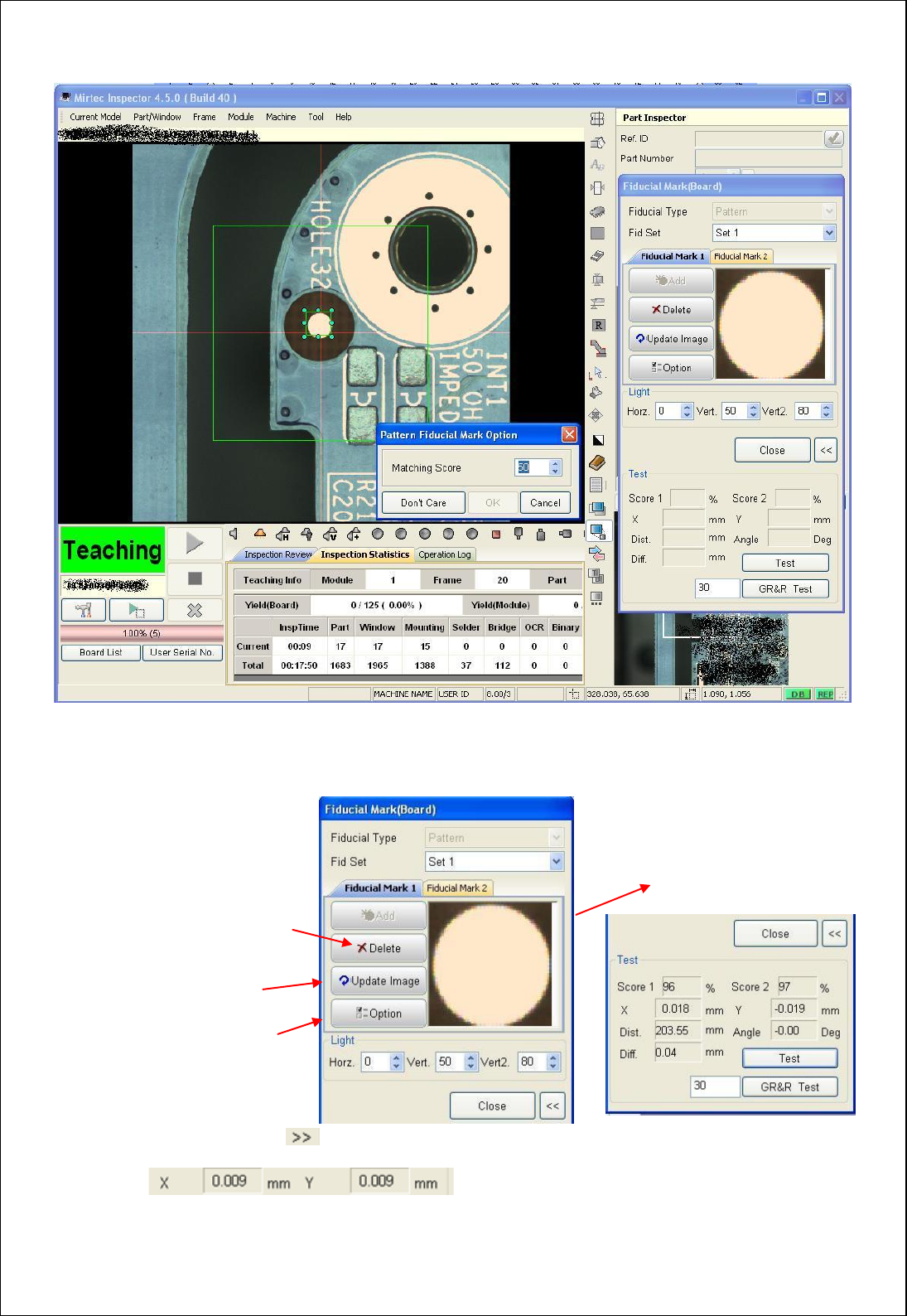

建立好的 Fiducial Mark
删除已经完成的Fiducial Mark
刷新Fiducial Mark 影像
Fiducial Mark 影像的相似值
完成mark点的图片添加后，点击 图标，将出现一个TEST按钮，点击“TEST”(测试)按钮对设定好的MARK点
进行调试， X、Y的值在±0.03之间为好,即可完成MARK点设置.
※ 如果点击 Mark 点删除则删除全部；Mark 点相似值一般建议 50%—60% 之间.
9
4.基本编程工具

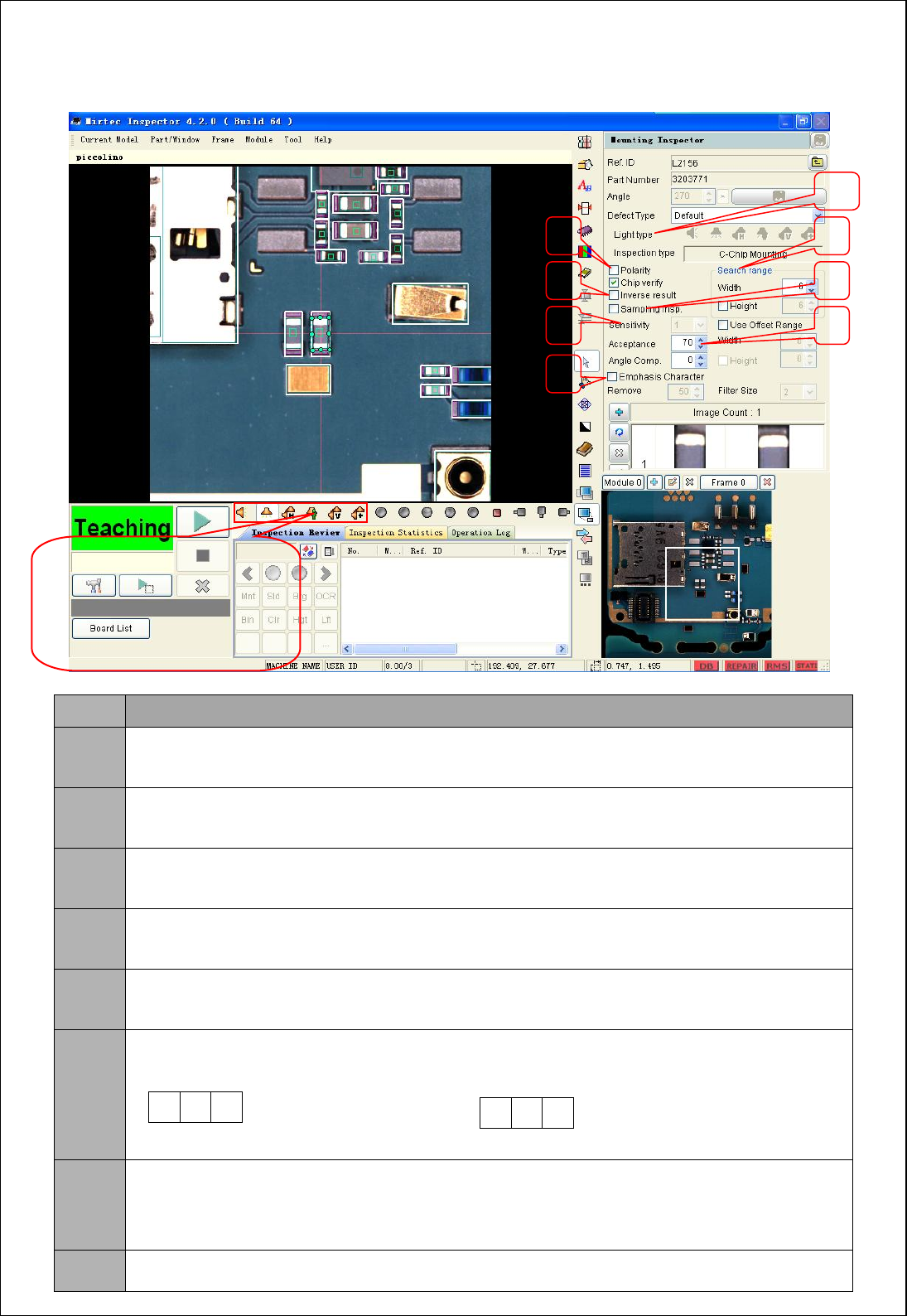

4.1． Mounting （ 影像比较工具 / (本体) ）
项目
说 明
1
● Light type 照明种类 : 检查时使用的照明
(依次:水平照明, 垂直照明, 平直照明, 用戶照明) 更改这里将删除并刷新以前存在的图像
2
● Polarity 极性检查
勾选时，检查有极性的零件
3
● Search range 搜索偏移范围
在范围内寻找相似的影像 (单位为:像素)
4
● Inverse result 相反结果设置(不良就是良品)
和良品的影像符合反而不良处理：特殊情况下使用 (良为不良,不良为良)
5
● Sampling Insp. 样品检查
样品检查影像 : 特殊情况下使用
6
● Sensitivity 感度
分开检查影像(1～3)
1
2
3
1
2
3
Sensitivity 感度 3 →
按照感度区分, 各部分中符合数值最低的是检查结果 : 特殊情况下使用
7
● Acceptance : GOOD判断数值 (相似值)
当测试的值达到设定的数值以上则是良品，以下是不良。一般用50%以上，误判率比较高的文字
面35%-45%以上，文字面比较清楚的55%—60%以上
8
● Emphasis Character : 利用二值化效果来处理影像对比 （使用默认参数可以）
1
2
3
4
5
6
7
改变这里的灯光类型,仅仅改变到
frame中图片的显示效果,但不会影
响到检查时的灯光类型,如想改变
检查时的灯光类型,则使用箭头1中
的方法
8
