3.6.4.1 설명
12 세그먼트 Collect&Place 헤드는 Collect&Place 원리에 따라 작동합니다 . 즉 , 한 사이클은
실장 헤드에 의한 12 컴포넌트의 픽업 , 실장 위치로 가는 중의 광학 센터링 및 필요한 실장 각도
와 위치로의 컴포넌트의 회전을 포함합니다 . 그런 다음 공기를 분사하여 PCB 에 컴포넌트를 부
드럽고 정확하게 장착합니다 . 기존의 칩 슈터와 대조적으로 Collect&Place 헤드의 12 노즐은 가
로 축을 중심으로 회전합니다 . 이것은 공간을 절약할 뿐만 아니라 줄어든 지름으로 인해 칩 슈터
에서보다 더 낮은 원심력이 형성됩니다 . 이것은 운반 중에 컴포넌트가 잘못 실장되는 것을 대부
분 막아줍니다 .
또 다른 이점 : Collect&Place 헤드는 모든 컴포넌트에 대해 동일한 주기 시간을 갖습니다 . 이것
은 실장 성능이 더 이상 실장된 컴포넌트의 크기에 따라 달라지지 않는다는 것을 의미합니다 .
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 3.6 실장 헤드
137
3.6.4.2 기술 데이터
3

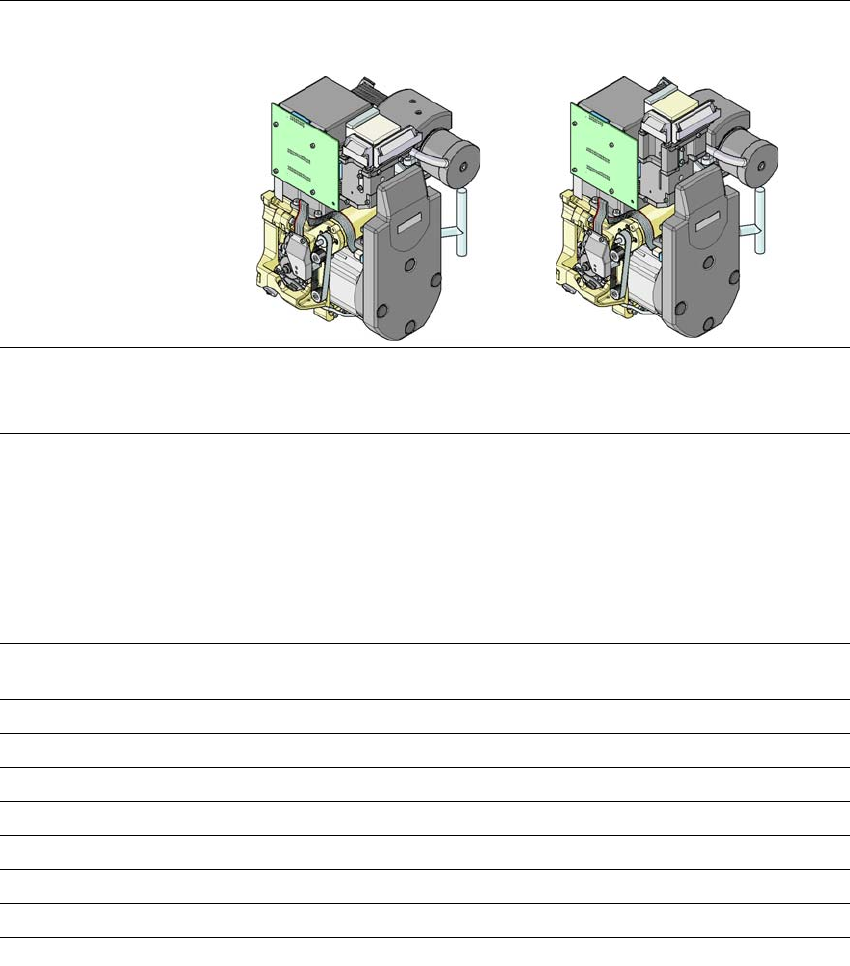

광학 센터링 장비 컴포넌트 카메라 타입 28을 갖춘 12
세그먼트 Collect&Place 헤드
컴포넌트 카메라 타입 30 을 갖춘
12 세그먼트 Collect&Place 헤드
컴포넌트 범위
a
a) 실장할 수 있는 컴포넌트의 범위는 패드 형태 , 고객별 기준 및 패키징 허용 한계에 의해서도 영향을 받습
니다 .
0402 ~ PLCC44, BGA, μBGA, 플
립칩 , TSOP, QFP, SO ~ SO32,
DRAM
0201
b
~ 플립칩 , 베어 다이 ,
PLCC44, BGA, μBGA, TSOP,
QFP, SO ~ SO32, DRAM
b) 0201 패키지 포함
컴포넌트 사양
최대 높이
최소 리드 피치
최소 리드 폭
최소 볼 피치
최소 볼 지름
최소 치수
최대 치수
최대 무게
6 mm
0.5 mm
0.2 mm
0.35 mm
0.2 mm
1.0 x 0.5 mm
18.7 x 18.7 mm
2 g
6 mm
0.3 mm
0.15 mm
0.25 mm
0.14 mm
0.6 x 0.3 mm
18.7 x 18.7 mm
2 g
프로그래밍 가능한 실장력
2.5 N to 5.0 N
노즐 유형 3 xx 3xx
X/Y 정확도
c
c) 정확도 값은 공급업체 중립적인 IPC 표준을 사용하여 측정되었습니다 .
± 45 μm / 3σ, ± 60 μm / 4σ ± 41μm/3σ, ± 55μm/4σ
각 정확도 ± 0.5°/3 σ, ± 0.7°/4 σ ± 0.5°/3 σ, ± 0.7°/4 σ
컴포넌트 범위 98% 98.5%
컴포넌트 카메라 유형 28 30
조명 단계 5 5
가능한 조명 단계 설정 256
5
256
5
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
3.7 갠트리 시스템 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
138
3.7 갠트리 시스템
SIPLACE SX1/SX2/DX1/DX2 장비의 갠트리 시스템은 소위 H 갠트리입니다 . 이것은 선형 모터
에 의해 양측에서 구동되는 2 개의 Y 축으로 구성됩니다 . X 축은 하나의 선형 모터에 의해 구동
됩니다 . H 갠트리는 두 Y 축의 베어링 표면을 따라 고정 및 유동 베어링 위로 실행됩니다 . 이들
표면은 갠트리와 45
° 각도를 이룹니다 . Y 측정 시스템용 직선자는 베어링 표면 아래에 위치하고
있습니다 . SIPLACE SX/DX 에서 , 갠트리들은 설계가 동일합니다 . 이 장비에는 하나 또는 두 개
의 갠트리가 장착될 수 있습니다 . SIPLACE SX2/DX2 에는 180
° 각도로 장착되는 갠트리 1 과
2 가 있습니다 . 실장 헤드는 갠트리 안쪽에 장착됩니다 .
3.7.1 갠트리 위치
3

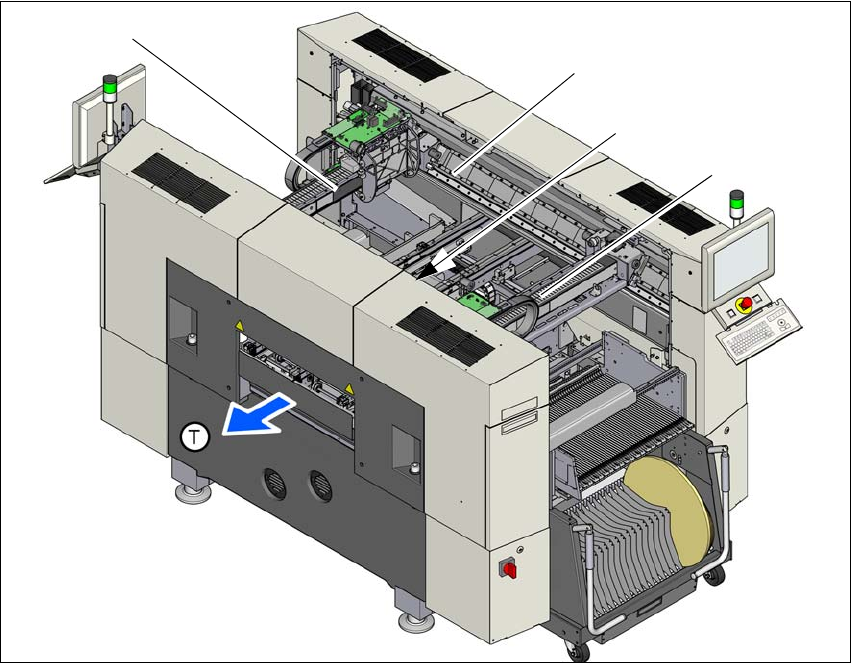

그림 3.7 - 1 SX2 장비에서 갠트리의 위치
(1) X 축 , 갠트리 1
(2) Y 축 , 갠트리 1 및 갠트리 2
(3) Y 축 , 갠트리 1 및 갠트리 2( 숨김 )
(4) X 축 , 갠트리 2
(T) PCB 이송 방향
(1)
(2)
(4)
(3)
