그림 3.10 - 2 8mm X 테이프 피더 모듈 - 뒷모습
(1) 테이프 스프링이 있는 테이프 가이드 채널 입구
(2) 커버 호일 컨테이너의 플랩
(3) 커버 호일 절단용 블레이드
(4) 분리 핸들 , 잠겨있음
(5) 오퍼레이터 패널
(6) 커버 호일 팩킹 장치의 드라이브 모터
(7) 테이프 컨베이어의 드라이브 모터
(8) 부품 제거용 환상 밸브
(9) 앞쪽 슬라이더 가이드
(10)뒷쪽 슬라이더 가이드
(11)부품 크기와 관련한 픽업 위치를 그림을 나타낸 것
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 3.10 SIPLACE SX1/SX2/DX1/DX2 의 X 피더 모듈
163
3.10.2 SIPLACE X 시리즈 피더 모듈에 대한 기술 데이터
아래 페이지에는 X 시리즈 피더 모듈 그림과 기술 데이터가 들어있습니다 .
3.10.2.1 테이프 피더 모듈 2x8 mm X
3

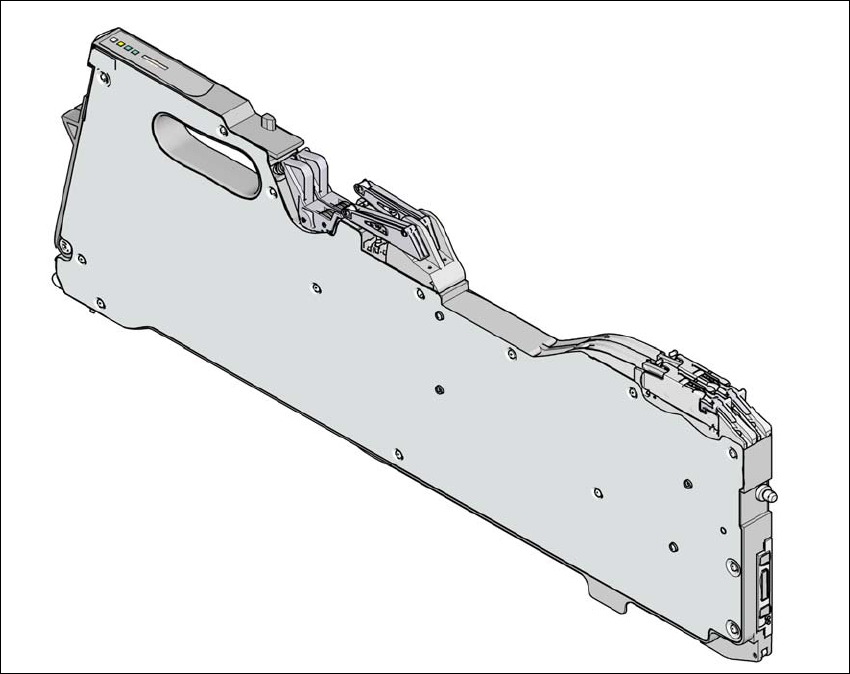

그림 3.10 - 3 테이프 피더 모듈 2x8 mm X
3
테이프 피더 모듈 2x8 mm X 품목 번호 00141269-xx
스플라이스 센서가 있는 테이프 피더 모듈 2x8 mm X 품목 번호 00141289-xx
폭 22.6 mm
채워진 피더 모듈 위치 2
컨베이어 증분 1mm / 2mm / 4mm / 8mm
한 테이프의 전환 시간 <45 초
장비에서 사전 설정된 피더 모듈의
교체 시간
≤ 8 초
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
3.10 SIPLACE SX1/SX2/DX1/DX2 의 X 피더 모듈 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
164
3.10.2.2 8 mm X 테이프 피더 모듈
3
그림 3.10 - 4 테이프 피더 모듈
8 mm X
3
8 mm X 테이프 피더 모듈 품목 번호 00141270-xx
접합 센서가 포함된 8 mm X 테이프 피더 모듈 품목 번호 00141290-xx
폭 10.8 mm
채워진 피더 모듈 위치 1
컨베이어 증분 1mm / 2mm / 4mm / 8mm
컴포넌트 테이프 교체 시간 <45 초
장비에서 사전 설정된 피더 모듈의
교체 시간
≤ 8 초
