3 기술 데이터 및 어셈블리 사용자 매뉴 얼 SIPLACE SX1/SX2/DX1/DX2 3.10 SIPLACE SX1/SX2/DX1/DX2 의 X 피더 모 듈 소프트웨어 버전 SC.705.xx 에서 업 데이트 1 0/2011 한글판 168 3.10.2.6 32 mm X 테 이프 피 더 모듈 3 그림 3 .10 - 8 테이프 피더 모듈 32 mm X 3 3 테이프 피더 모듈 , 32 mm X …
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 3.10 SIPLACE SX1/SX2/DX1/DX2 의 X 피더 모듈
167
3.10.2.5 24 mm X 테이프 피더 모듈
3

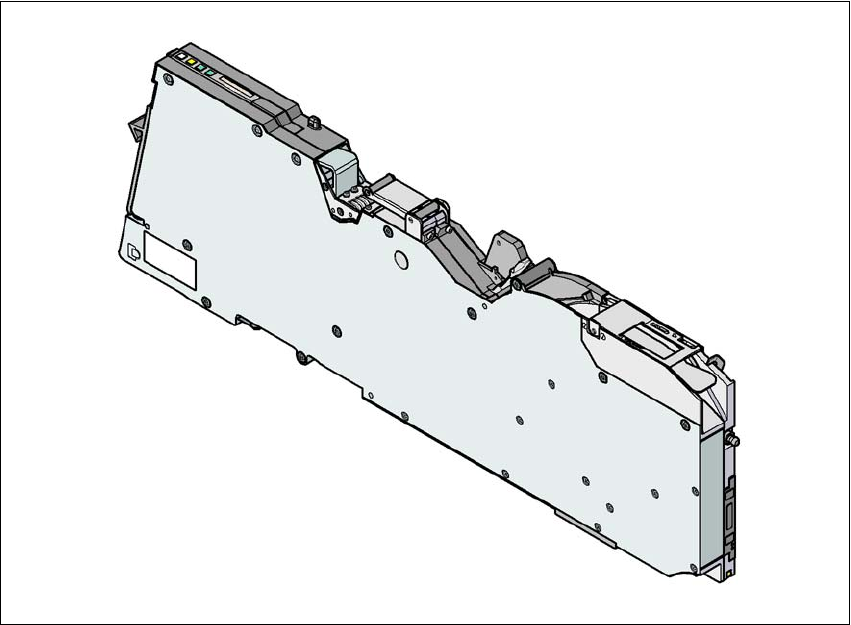

그림 3.10 - 7 테이프 피더 모듈
24 mm X
3
3
3
테이프 피더 모듈 , 24 mm X 품목 번호 00141273-xx
접합 센서가 포함된 24 mm X 테이프 피더 모듈 품목 번호 00141293-xx
폭 34.4 mm
채워진 피더 모듈 위치 3
컨베이어 증분 4mm 에서 32 mm 까지 4mm 씩 증가
컴포넌트 테이프 교체 시간 <45 초
장비에서 사전 설정된 피더 모듈의
교체 시간
≤ 8 초
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
3.10 SIPLACE SX1/SX2/DX1/DX2 의 X 피더 모듈 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
168
3.10.2.6 32 mm X 테이프 피더 모듈
3
그림 3.10 - 8 테이프 피더 모듈
32 mm X
3
3
테이프 피더 모듈 , 32 mm X 품목 번호 00141274-xx
접합 센서가 포함된 32 mm X 테이프 피더 모듈 품목 번호 00141294-xx
폭 46.2 mm
채워진 피더 모듈 위치 4
컨베이어 증분 4mm 에서 40 mm 까지 4mm 씩 증가
컴포넌트 테이프 교체 시간 <45 초
장비에서 사전 설정된 피더 모듈의
교체 시간
≤ 8 초
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 3.10 SIPLACE SX1/SX2/DX1/DX2 의 X 피더 모듈
169
3.10.2.7 44 mm X 테이프 피더 모듈
3
그림 3.10 - 9 44 mm X 테이프 피더 모듈
3
3
3
3
44 mm X 테이프 피더 모듈 품목 번호 00141275-xx
접합 센서가 포함된 44 mm X 테이프 피더 모듈 품목 번호 00141295-xx
폭58,0
채워진 피더 모듈 위치 5
컨베이어 증분 4mm 에서 52 mm 까지 4mm 씩 증가
컴포넌트 테이프 교체 시간 <45 초
장비에서 사전 설정된 피더 모듈의
교체 시간
≤ 8 초
