사용자 매뉴얼 SIPLACE SX1 /SX2/DX1/DX2 3 기술 데이터 및 어 셈블리 소프트웨어 버전 SC.705 .xx 에 서 업데이트 10/2 011 한글판 3.10 SIPLACE SX1/SX2/DX 1/DX 2 의 X 피더 모듈 179 3.1 0.4.3 리젝트 컨베이 어가 포함된 X 시리즈용 피더 모듈 어댑터 3 그림 3.1 0 - 16 리젝트 컨베이어 가 포함된 X 시리즈용 피더 …
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
3.10 SIPLACE SX1/SX2/DX1/DX2 의 X 피더 모듈 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
178
3
그림 3.10 - 15 선형 진동 피더가 포함된 X 시리즈용 피더 모듈 어댑터
(1) X 시리즈 피더 모듈용 어댑터 ( 품목 번호 00141305-xx)
(2) 어댑터 평판 16.5mm( 인도물에 포함 )
(3) 선형 진동 피더 , 타입 3( 품목 번호 00142031-xx)
폭34. mm
피더당 트랙 1, 2 또는 3 개 3
점유된 피더 모듈 로케이션 3 3
컴포넌트 재고 철 스틱 매거진당 최대 150 3
( 컴포넌트 길이에 따라 달라짐 ) 3
스틱 매거진에 대한 구체적 정보 9.5mm 폭 /x3 3
15mm 폭 /x2 3
>15mm 폭 /x1 3
30mm 폭 /x1 3
진동 시간 SIPLACE Pro 의 경우 400 부터
1,000ms 및 그 이상까지 달라짐 3
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 3.10 SIPLACE SX1/SX2/DX1/DX2 의 X 피더 모듈
179
3.10.4.3 리젝트 컨베이어가 포함된 X 시리즈용 피더 모듈 어댑터
3
그림 3.10 - 16 리젝트 컨베이어가 포함된 X 시리즈용 피더 모듈 어댑터
(1) X 시리즈 피더 모듈용 어댑터 ( 품목 번호 00141305-xx)
(2) 리젝트 컨베이어용 어댑터 평판 ( 품목 번호 00141308-xx)
(3) 리젝트 컨베이어
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
3.10 SIPLACE SX1/SX2/DX1/DX2 의 X 피더 모듈 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
180
3.10.5 X 피더 모듈용 에너지 및 데이터 인터페이스 (EDIF)
품목 번호 00141247-xx X 피더 모듈용 에너지 및 데이터 인터페이스
3

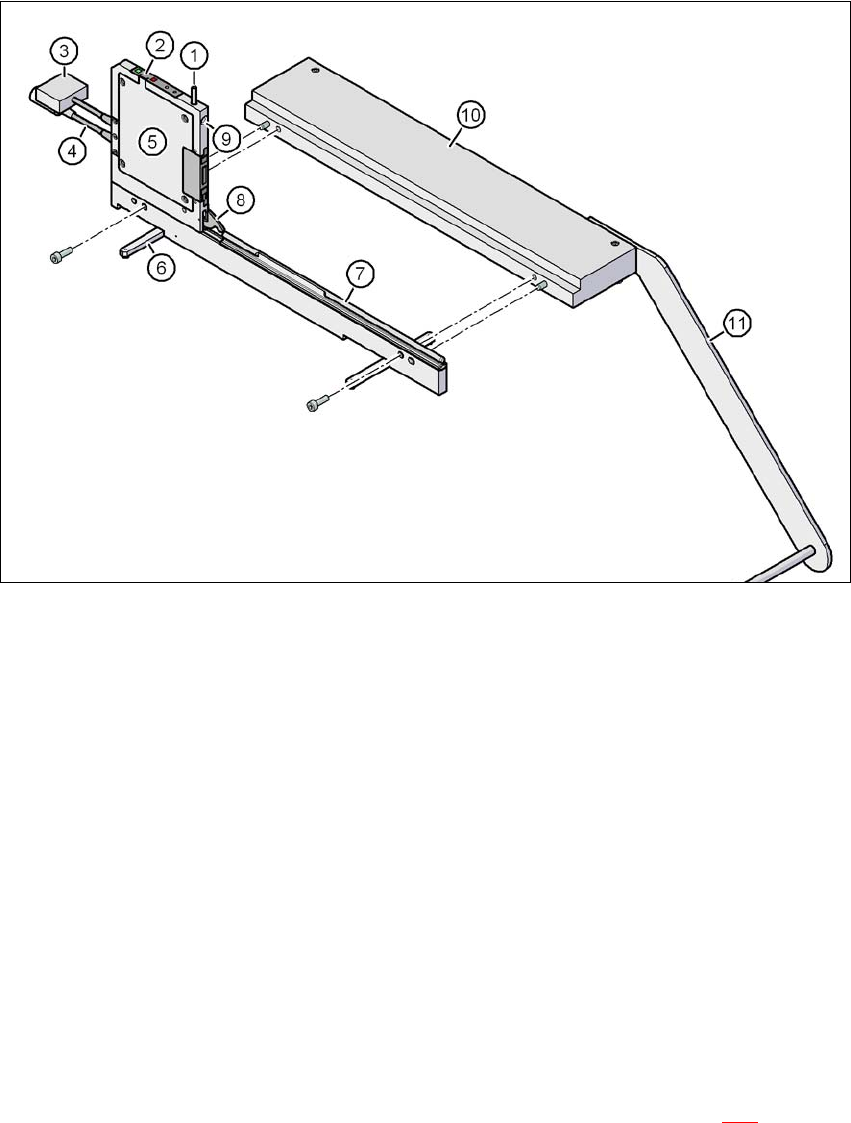

그림 3.10 - 17 X 피더 모듈용 에너지 및 데이터 인터페이스
(1) 잠금 걸쇠 해제용 버튼
(2) 오퍼레이터 패널
(3) 데이터 케이블
(4) 전원 공급 케이블
(5) 전자 케이스
(6) 접이식 받침대
(7) 피더 모듈 가이드용 오메가 프로파일
(8) 잠금 걸쇠
(9) 피더 모듈의 앞쪽 센터링 핀용 위치결정 구멍
(10)바닥판
(11)테이프 릴 홀더
3.10.5.1 설명
에너지 및 데이터 인터페이스를 통해 X 피더 모듈을 장비 및 셋업 영역 외부에서 사용할 수 있습
니다 . 이 인터페이스는 피더 모듈을 고정하고 가이드하기 위한 오메가 프로파일 (178
페이지에
