3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
3.11 SIPLACE SX1/SX2 용 컴포넌트 트롤리 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
182
3.11 SIPLACE SX1/SX2 용 컴포넌트 트롤리
품목 번호 00519922-xx 60 트랙의 SIPLACE SX1/SX2 용 컴포넌트 트롤리
품목 번호 00519722-xx 30 트랙의 SIPLACE SX1/SX2 용 컴포넌트 트롤리
SIPLACE SX1/SX2 장비는 각각 60 트랙인 2 개의 SIPLACE SX1/SX2 컴포넌트 트롤리를 수용
할 수 있습니다 . WPC5/WPC6 가 로케이션 중 하나에 셋업되면 다른 로케이션은 30 트랙의 컴
포넌트 트롤리를 수용할 수 있습니다 .
3

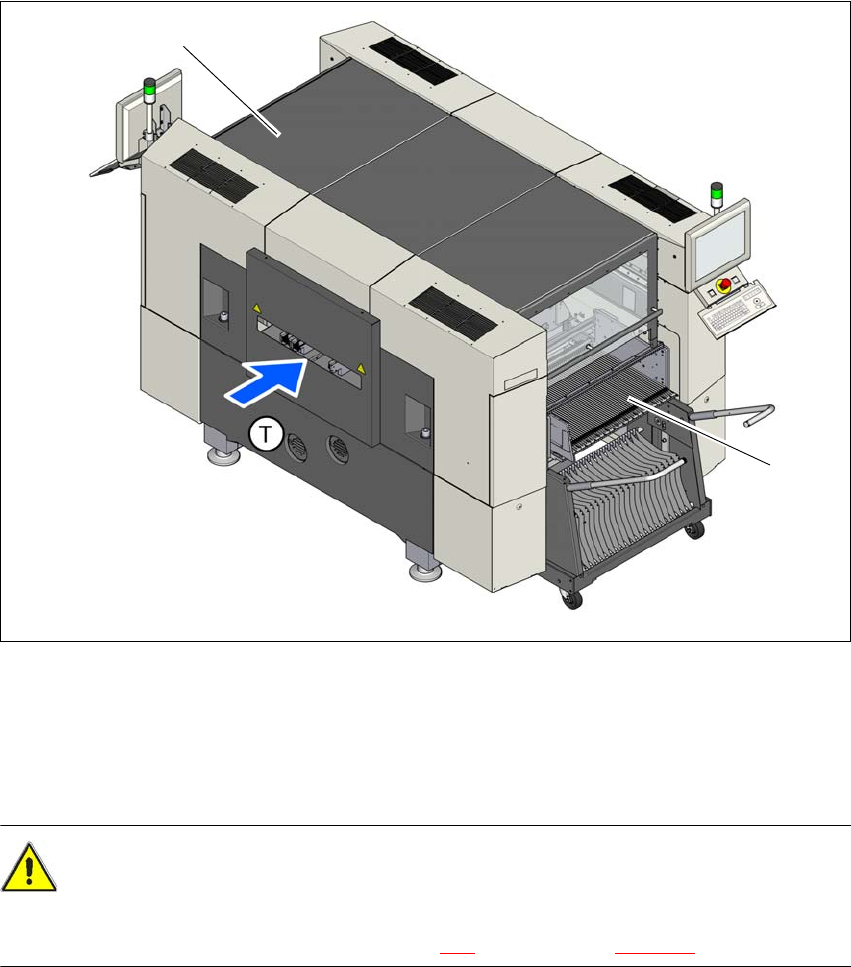

그림 3.11 - 1 컴포넌트 트롤리 로케이션 , SIPLACE SX1/SX2
(1) 로케이션 1
(2) 로케이션 2
(T) PCB 이송 방향
주의 3
SIPLACE SX1/SX2 컴포넌트 트롤리는 SIPLACE SX1/SX2 용 컴포넌트 트롤리 도킹 장치가 설
치되어있는 로케이션에서만 도킹될 수 있습니다 (292 페이지의 그림 5.15 - 4).
(2)
(1)
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 3.11 SIPLACE SX1/SX2 용 컴포넌트 트롤리
183
컴포넌트 트롤리는 외부 셋업 영역에서 피더로 셋업할 수 있는 독립형 모듈입니다 . 따라서 컴포
넌트 트롤리를 교체하려면 생산 프로세스가 잠시 중단될 수밖에 없습니다 .
3

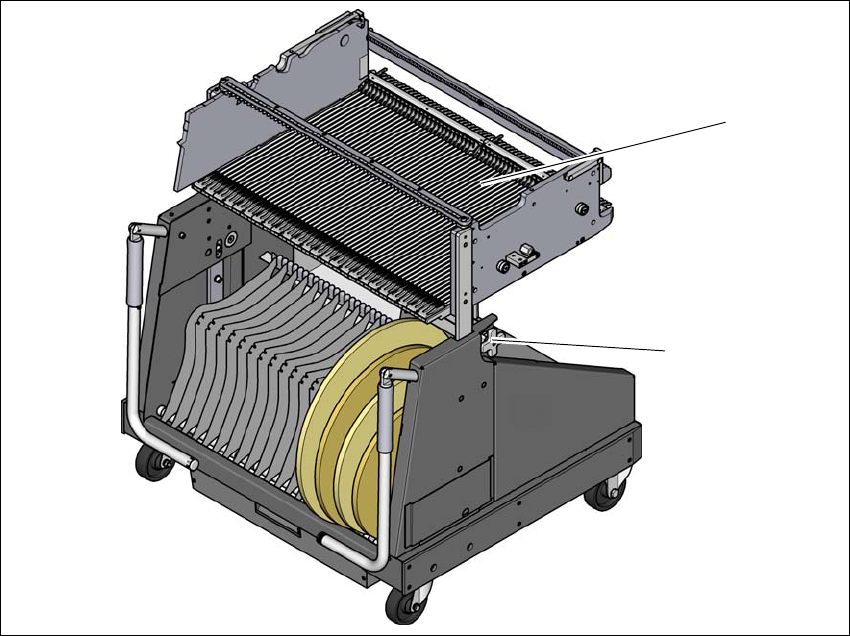

그림 3.11 - 2 컴포넌트 트롤리 , SIPLACE SX1/SX2
(1) 60 트랙의 전환 테이블
(2) 장비 높이에 미세 조정하기 위한 높이 설정
3.11.1 구조
컴포넌트 트롤리는 기본적으로 섀시 , 피더 모듈을 고정시킬 전환 테이블 , 테이프 릴 컨테이너 및
폐 테이프 컨테이너로 구성되어 있습니다 . 2 가지 컴포넌트 트롤리가 사용 가능합니다 . 그 중 한
컴포넌트 트롤리에는 60 트랙의 전환 테이블이 있고 다른 컴포넌트 트롤리에는 30 트랙의 전환
테이블이 있습니다 . 30 트랙의 컴포넌트 트롤리는 WPC5/WPC6 옆에 셋업되어야 합니다 .
(2)
(1)
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
3.11 SIPLACE SX1/SX2 용 컴포넌트 트롤리 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
184
3

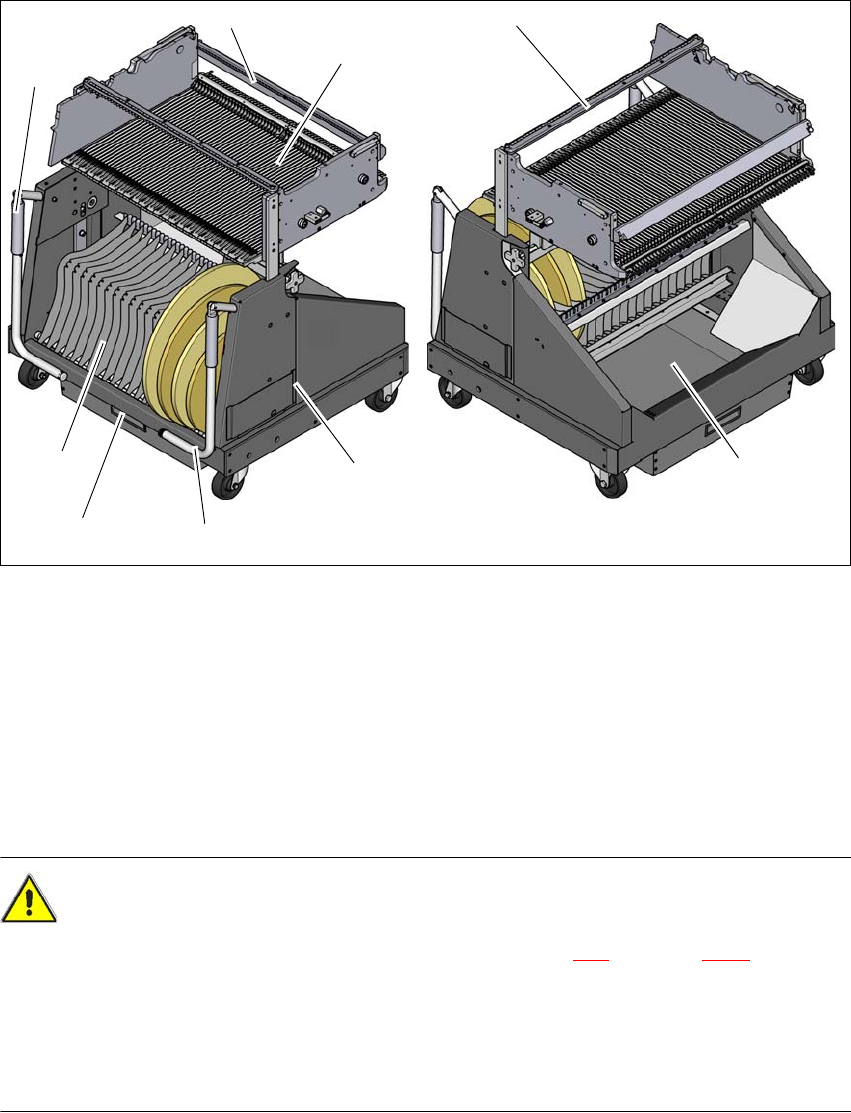

그림 3.11 - 3 컴포넌트 트롤리 , 60 트랙의 SIPLACE SX1/SX2, 앞면 및 뒷면 보기
(1) 섀시
(2) 전환 테이블
(3) 테이프 컨테이너
(4) 폐 테이프 컨테이너
(5) 핸들
(6) 핸드 가드
주의 3
→ 테이프 리젝트 빈을 컴포넌트 트롤리 밖으로 잡아당길 때는 263
페이지의 5.8.2 단원에 있
는 안전 지침을 준수하십시오 .
– 핸들은 컴포넌트 트롤리를 밀 때만 사용할 수 있습니다 .
→ 컴포넌트 트롤리를 운반하거나 팔레트에서 들어 올리고자 할 경우에는 지게차를 사용하십시
오.
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
