3 기술 데이터 및 어셈블리 사용자 매뉴 얼 SIPLACE SX1/SX2/DX1/DX2 3.11 SIPLACE SX1/SX2 용 컴 포넌트 트롤리 소프트웨어 버전 SC.705 .xx 에 서 업데이트 10/2 011 한글판 188 3.11. 6 SIPLACE SX1/SX2 용 전환 테이 블 피더 모듈의 앞 쪽 슬라이더 가이드를 삽입 보조 도구에 실장합니다 . 안으로 밀어 넣으면 피더 모 듈의 …
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 3.11 SIPLACE SX1/SX2 용 컴포넌트 트롤리
187
3.11.5 컴포넌트 트롤리의 치수
3
그림 3.11 - 5 컴포넌트 트롤리의 치수 , SIPLACE SX1/SX2, 밀리미터 단위의 모든 치수
(1) 길이 = 760 mm
(2) 폭 = 864 mm
(3) 높이 ( 높이 설정에 따라 다름 )
– 900 mm = 934 mm 의 경우
– 930 mm = 964 mm 의 경우
– 950 mm = 984 mm 의 경우
(4) 접어서 열었을 때 = 476 mm 인 경우 핸들 사이의 거리
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
3.11 SIPLACE SX1/SX2 용 컴포넌트 트롤리 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
188
3.11.6 SIPLACE SX1/SX2 용 전환 테이블
피더 모듈의 앞쪽 슬라이더 가이드를 삽입 보조 도구에 실장합니다 . 안으로 밀어 넣으면 피더 모
듈의 가이드가 정지 바까지 가이드 프로파일에서 미끄러집니다 . 정지 바의 센터링 구멍에는 X
피더 모듈의 " 앞쪽 " 센터링 핀이 있습니다 . 동시에 , 전환 테이블의 잠금 걸쇠가 피더 모듈의 잠
김 롤러를 고정시킵니다 . 피더 모듈 상단에 있는 " 뒷쪽 " 센터링 핀은 센터링 바에 있는 홈에 의
해 고정됩니다 .
3

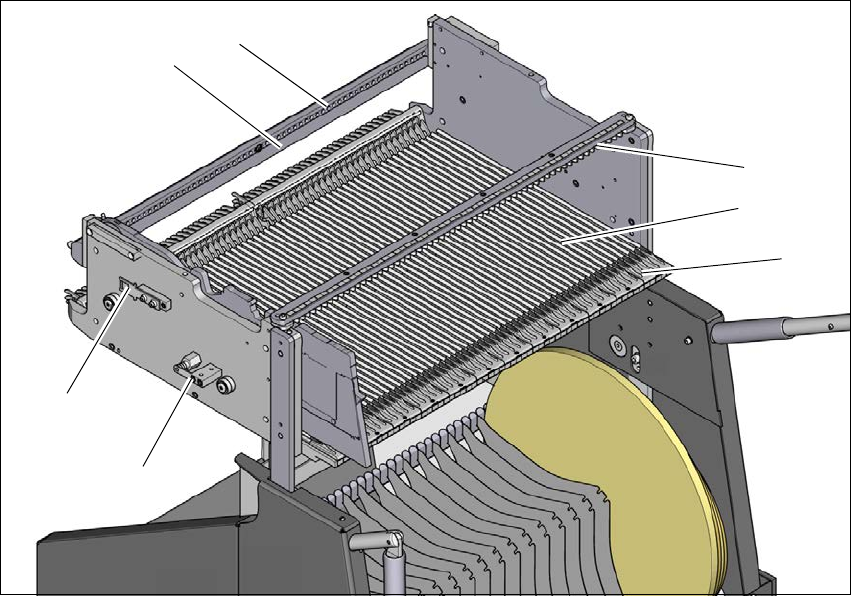

그림 3.11 - 6 전환 테이블 , 뒷면 보기
(1) 삽입 보조도구
(2) 가이드 프로파일 (Ω 프로파일 )
(3) X 피더 모듈의 " 뒷쪽 " 센터링 핀을 고정시키는 센터링 바
(4) 정지 바
(5) 센터링 구멍
(6) 비상 정지 회로의 안전 스위치 접촉
(7) 잠금 장치
(1)
(2)
(3)
(4)
(5)
(6)
(7)
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 3.11 SIPLACE SX1/SX2 용 컴포넌트 트롤리
189
3
그림 3.11 - 7 전환 테이블 , 앞면 보기
(1) 잠금 걸쇠
(2) 전환 테이블에 있는 센터링 핀
(3) 컴포넌트 테이블에 있는 센터링 구멍
(1)
(2)
(3)
