사용자 매뉴얼 SIPLACE SX1 /SX2/DX1/DX2 3 기술 데이터 및 어 셈블리 소프트웨어 버전 SC.705 .xx 에 서 업데이트 10/2 011 한글판 3.11 SIPLACE SX1/SX2 용 컴포넌트 트롤리 191 3.1 1.8 테이프 컨테이너 3.11.8.1 설명 테이프 컨테이너는 지름 19"(483mm) 까지의 테이프 릴을 수용할 수 있습니다 . 분할판 삽입은 26…
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
3.11 SIPLACE SX1/SX2 용 컴포넌트 트롤리 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
190
3.11.7 전환 테이블의 추가 릴용 마운트
3
그림 3.11 - 8 추가 테이프 릴용 마운트
(1) 추가 테이프 릴용 마운트 , 품목 번호 03075622-xx
(2) 지지대 장착 장치
피더 모듈과 테이프 릴 사이의 측방 여유폭이 60mm 를 넘지 않는 한 X 시리즈 피더 모듈은 아무
문제 없이 컴포넌트 테이프를 처리할 수 있습니다 . 최대 허용 여유폭이 유지될 수 없도록 셋업이
미리 정의되어 있으면 추가 테이프 릴용 마운트 ( 항목 1) 를 사용하는 것이 좋습니다 . 여유폭이
최대 허용 값인 60mm 미만이 될 때까지 마운트를 홀더 ( 항목 2) 에 끼워 밀어 넣기만 하면 됩니
다 . 컴포넌트 트롤리에는 홀더가 총 5 개 있습니다 . 테이프 릴에는 각각 테이프 릴 2 개를 장착
할 수 있는데 , 이는 테이프 컨테이너 위에 15" (381 mm) 테이프 릴을 최대 10 개까지 놓을 수 있
다는 것을 의미합니다 .
최대 60 mm
(1)
(2)
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 3.11 SIPLACE SX1/SX2 용 컴포넌트 트롤리
191
3.11.8 테이프 컨테이너
3.11.8.1 설명
테이프 컨테이너는 지름 19"(483mm) 까지의 테이프 릴을 수용할 수 있습니다 . 분할판 삽입은
267
페이지의 5.9.5 단원에 설명되어 있습니다 .
3
그림 3.11 - 9 컴포넌트 트롤리 , SIPLACE SX1/SX2, 테이프 컨테이너 포함
(1) 분할판 포함 테이프 컨테이너
(2) 폐 테이프 컨테이너
(1)
(2)
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
3.11 SIPLACE SX1/SX2 용 컴포넌트 트롤리 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
192
3.11.8.2 PCB 컨베이어 높이와 관련한 테이프 릴의 최대 지름
3
참고 : 3
SIPLACE SX1/SX2 컴포넌트 트롤리는 일반적으로 스핀들이 필요 없습니다 . 그러나 X 피더 모
듈에서 " 시간 종료 " 오류 메시지 발생이 점점 증가하는 경우 스핀들을 사용하는 것이 좋습니다 .
3.11.9 사용된 테이프 활송 장치
3

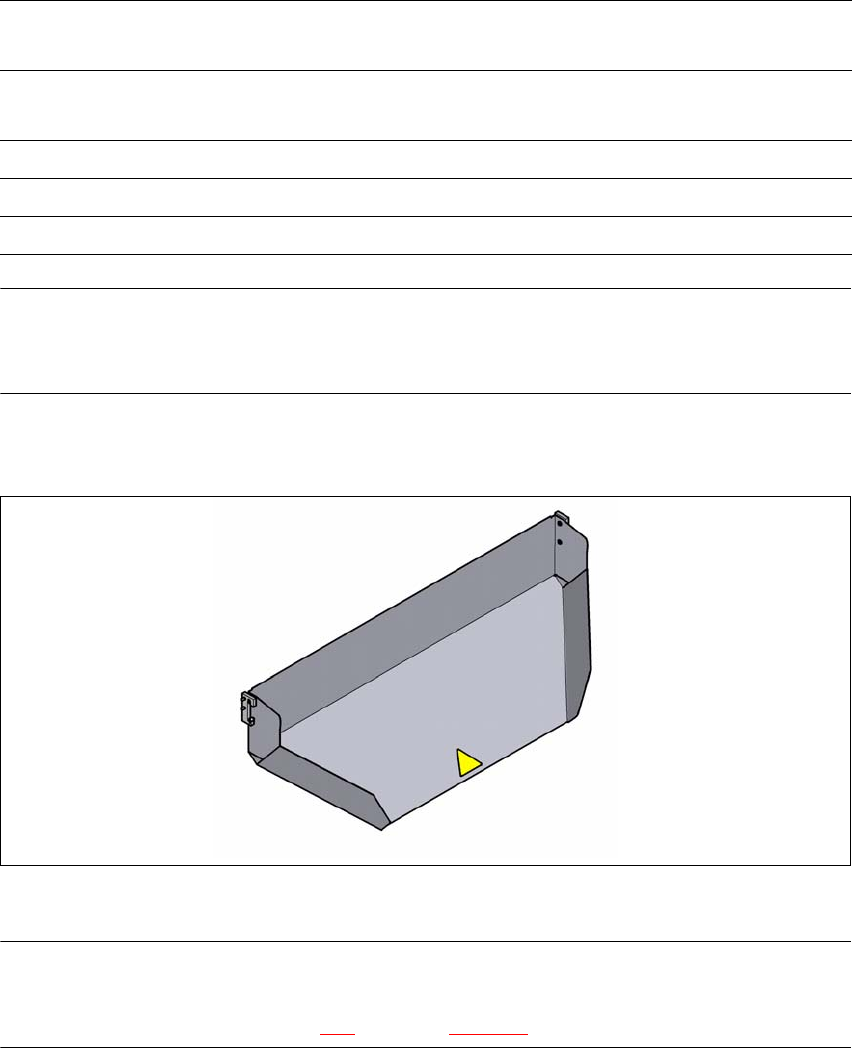

그림 3.11 - 10 컴포넌트 트롤리 도킹 장치용의 사용된 테이프 활송 장치
참고 3
SIPLACE SX1/SX2 용의 사용된 테이프 활송 장치는 SIPLACE SX1/SX2 용 컴포넌트 트롤리
도킹 장치에만 설치할 수 있습니다 (292 페이지의 5.15 - 4 그림 참조 ).
3.11.10 컴포넌트 트롤리 도킹 장치의 빈 테이프 덕트
표준 버전의 경우 빈 테이프 활송 장치는 포켓의 최대 높이가 12 mm 인 컴포넌트 테이프를 공압
테이프 커터로 보낼 수 있습니다 .
추가 테이프 릴용
마운트가 없는 경우
추가 테이프 릴용
마운트가 없는 경우
PCB 컨베이어 높이
PCB 컨베이어 높이
테이프 릴 지름 테이프 릴 지름
스핀들이 없을 경우 스핀들이 있을 경우
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
