사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 4 셋업 및 작동
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 4.3 장비 셋업
215
4.3.5 도구 및 장비
장비 높이는 조절하는 데에는 다음과 같은 도구 및 장비가 필요합니다 .
– 오픈형 양구 링 스패너 , 사이즈 20, 품목 번호 03080496-01
– 설정 스케일이 있는 토크 렌치 , 품목 번호 03080498-01 및 확장 1/2 인치 , 품목 번호
03080499-01
– 6 각 스크류드라이버 비트 , 사이즈 12 품목 번호 03080501-01
– 6 각 스크류드라이버 비트 , 사이즈 14 품목 번호 03080502-01
– 앨런 키 , 장비 다리를 그러브 나사로 고정시키기 위한 6 각 소켓 헤드 나사용
– 샤프트 수평계 ( 정확도 0.02 mm/m), 품목 번호 00353825-01
– 장비 정렬용 측정 장치 , 품목 번호 03075826-01
갠트리 정렬에 사용되는 샤프트 수평계용 지지대 역할 . 4
– SX/DX 장비 정렬 게이지 2 어셈블리 , 품목 번호 03077785-01
– SX/DX 장비 정렬 게이지 1 어셈블리 , 품목 번호 03077777-01
라인에서 PCB 컨베이어에 대한 정렬용으로 사용 4
– 지게차 (199 페이지에 있는 4.1.4.3 사양 참조 ).
– 에어쿠션 운반 시스템 : SIPLACE HSxx, 품목 번호 00119002-S01( 옵션 )
4 셋업 및 작동 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
4.3 장비 셋업 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
216
4.3.6 장비 다리 교체 ( 높이 어댑터 )

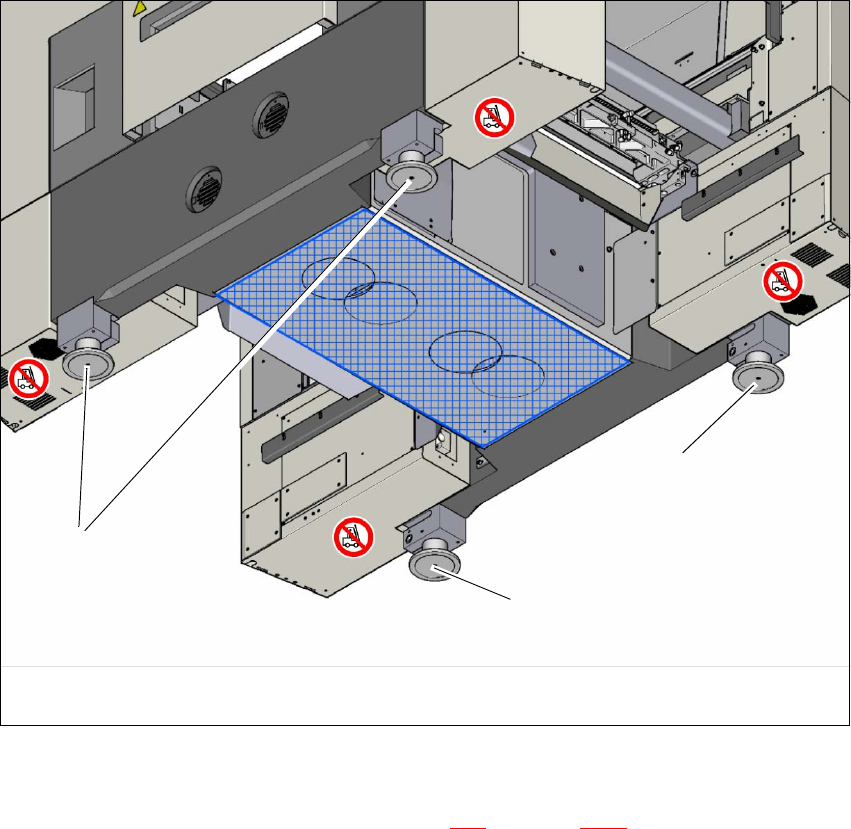

장비는 4 다리로 섭니다 ( 높이 어댑터 )(216 페이지의 그림 4.3 - 2 에서 항목 1 참조 )
해당 높이 어댑터는 여러 PCB 컨베이어 높이에 사용할 수 있습니다 .
4
그림 4.3 - 2 장비 높이 어댑터
(1) 높이 조절용 6 각 소켓 헤드 나사
(2) 떨어지는 것을 방지하는 픽스처용 노치 ( 잠금 나사 )
(3) 여러 높이 어댑터 치수
– PCB 컨베이어 높이 900 용 높이 어댑터 ( 품목 번호 03067048-xx)
– PCB 컨베이어 높이 930 용 높이 어댑터 ( 품목 번호 03067046-xx)
– PCB 컨베이어 높이 950 용 높이 어댑터 ( 품목 번호 03065876-xx)
(3)
(1)
(2)
