사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 5 장비 작업
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 5.10 피더 모듈 셋업
277
→ 분리 에지 (276
페이지에 있는 그림 5.10 - 5 의 항목 3) 에 기대어 놓일 때까지 커버 호일을
뒤로 접습니다 .
참고 5
커버 호일이 분리 에지에 닿을 때까지 픽업 창을 내리지 마십시오 .
→ 이 레버 (276
페이지에 있는 그림 5.10 - 5 의 항목 5) 를 뒤로 밀어 픽업 창을 내립니다 .
→ 커버 호일 로커 ( 그림 5.10 - 7
의 항목 2) 위에서 커버 호일이
호일 패킹 휠 ( 그림 5.10 - 7
의 항목 1) 에 닿을 때까지 커버 호일을 밉니다 .
5

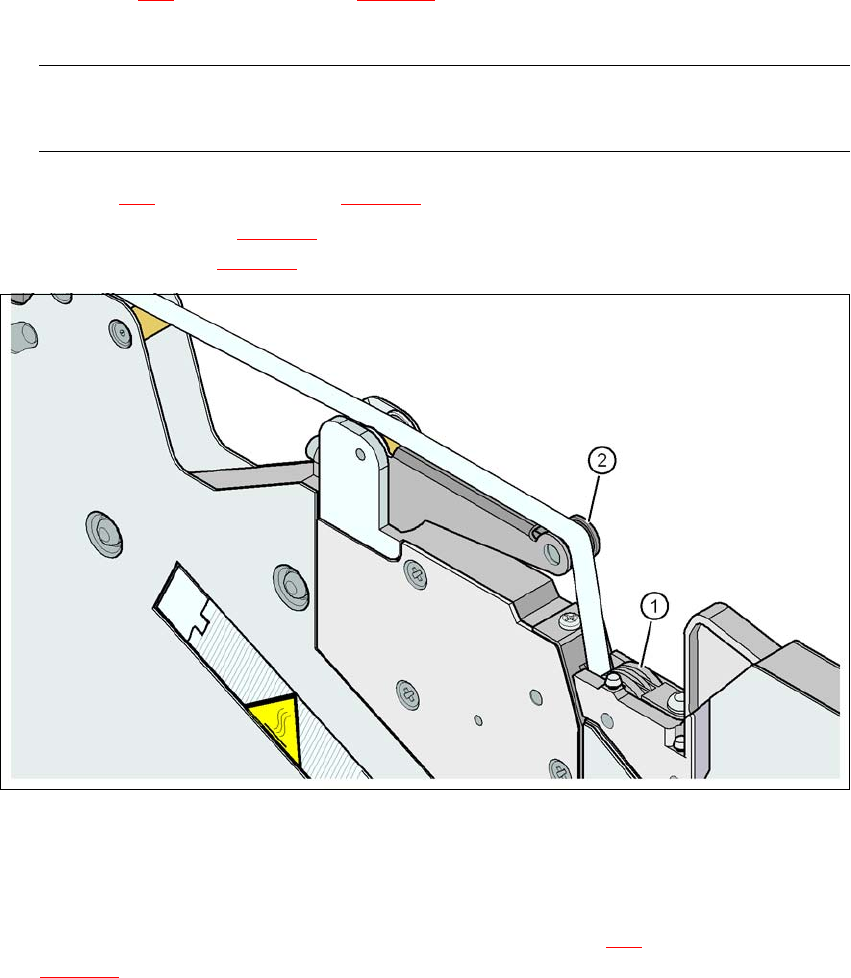

그림 5.10 - 7 커버 호일을 호일 팩킹 휠까지 밀기
(1) 커버 호일 팩킹 휠
(2) 커버 호일
5
→ 오퍼레이터 패널에서 커버 호일이 팽팽해질 때까지 FOIL 버튼 (276 페이지에 있는 그림
5.10 - 6
의 항목 3) 을
누릅니다 . 커버 호일 로커가 아래를 향하고 드라이브 모터가 멈춥니다 .
→ 피더 모듈 앞쪽 끝으로 컴포넌트 테이프를 자릅니다 .
5 장비 작업 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
5.10 피더 모듈 셋업 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
278
5.10.4.4 8mm X 테이프 피더 모듈용 테이프 지지대
5

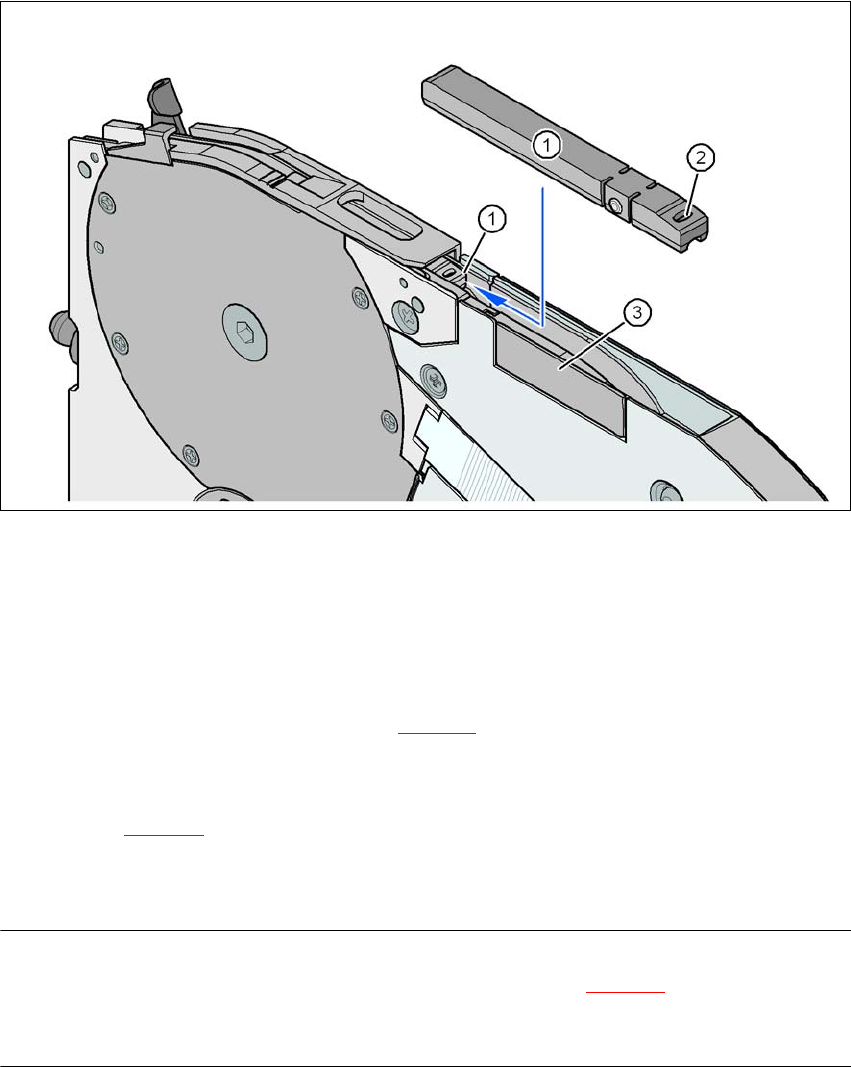

그림 5.10 - 8 8mm X 피더 모듈 - 테이프 지지대 및 접합 센서
(1) 테이프 지지대 , 분리 가능
(2) 테이프 지지대에 있는 타원형의 구멍
(3) 접합 센서 설치 위치
8 mm X 피더 모듈에는 테이프 지지대 ( 그림 5.10 - 8
의 항목 1) 가 장착되어 있습니다 . 필요에
따라 쉽게 분리할 수 있습니다 .
→ 워치메이커 (watchmaker) 스크류드라이버의 끝 부분을 테이프 지지대에 있는 타원형의 구
멍(그림 5.10 - 8
의 항목 2) 에 끼우고
테이프 지지대를 테이프 이동 방향과 반대 방향으로 당겨 빼냅니다 .
→ 테이프 지지대를 끼울 때에는 해당 위치에 장착해야 합니다 .
참고 5
크기가 0402 이하인 컴포넌트의 경우 , 항상 테이프 지지대 ( 그림 5.10 - 8
의 항목 1) 를 8 mm
X 피더 모듈에 삽입합니다 . 그래야 Z 픽업 높이가 일관되어 픽업 높이를 수정하는 데 드는 시간
이 줄어듭니다 .
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 5 장비 작업
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 5.10 피더 모듈 셋업
279
5.10.4.5 X 테이프 피더 모듈용 접합 센서
X 테이프 피더 모듈에서는 접합 센서를 개장할 수 있습니다 . 이 센서에는 두 가지 버전이 있습니
다.
8mm 및 12mm X 테이프 피더 모듈용 접합 센서
16mm 및 88mm X 테이프 피더 모듈용 접합 센서 5
접합 센서는 278
페이지에 있는 그림 5.10 - 8 의 항목 3 으로 표시된 위치에 설치됩니다 .
접합 센서가 이미 설치되어 있는 테이프 피더 모듈도 제공됩니다 (163
페이지의 3.10.2 단원 참
조).
5.10.5 2x8 mm 테이프 피더 모듈에 컴포넌트 실장
2x8mm X 피더 모듈의 셋업은 2x8mm X 피더용 오퍼레이터 가이드에 설명되어 있습니다 .
독일어용 품목 번호 00196664-xx
영문용 품목 번호 00196665-xx
