5.10.4.4 8mm X 테이프 피더 모듈용 테이프 지지대
5
그림 5.10 - 8 8mm X 피더 모듈 - 테이프 지지대 및 접합 센서
(1) 테이프 지지대 , 분리 가능
(2) 테이프 지지대에 있는 타원형의 구멍
(3) 접합 센서 설치 위치
8 mm X 피더 모듈에는 테이프 지지대 ( 그림 5.10 - 8
의 항목 1) 가 장착되어 있습니다 . 필요에
따라 쉽게 분리할 수 있습니다 .
→ 워치메이커 (watchmaker) 스크류드라이버의 끝 부분을 테이프 지지대에 있는 타원형의 구
멍(그림 5.10 - 8
의 항목 2) 에 끼우고
테이프 지지대를 테이프 이동 방향과 반대 방향으로 당겨 빼냅니다 .
→ 테이프 지지대를 끼울 때에는 해당 위치에 장착해야 합니다 .
참고 5
크기가 0402 이하인 컴포넌트의 경우 , 항상 테이프 지지대 ( 그림 5.10 - 8
의 항목 1) 를 8 mm
X 피더 모듈에 삽입합니다 . 그래야 Z 픽업 높이가 일관되어 픽업 높이를 수정하는 데 드는 시간
이 줄어듭니다 .
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 5 장비 작업
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 5.10 피더 모듈 셋업
279
5.10.4.5 X 테이프 피더 모듈용 접합 센서
X 테이프 피더 모듈에서는 접합 센서를 개장할 수 있습니다 . 이 센서에는 두 가지 버전이 있습니
다.
8mm 및 12mm X 테이프 피더 모듈용 접합 센서
16mm 및 88mm X 테이프 피더 모듈용 접합 센서 5
접합 센서는 278
페이지에 있는 그림 5.10 - 8 의 항목 3 으로 표시된 위치에 설치됩니다 .
접합 센서가 이미 설치되어 있는 테이프 피더 모듈도 제공됩니다 (163
페이지의 3.10.2 단원 참
조).
5.10.5 2x8 mm 테이프 피더 모듈에 컴포넌트 실장
2x8mm X 피더 모듈의 셋업은 2x8mm X 피더용 오퍼레이터 가이드에 설명되어 있습니다 .
독일어용 품목 번호 00196664-xx
영문용 품목 번호 00196665-xx
5 장비 작업 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
5.11 X 피더 모듈에 있는 LCD 및 상태 디스플레이 관찰 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
280
5.11 X 피더 모듈에 있는 LCD 및 상태 디스플레이 관찰
5.11.1 X 피더 모듈 8 - 88 mm
X 피더 모듈에는 작동 상태를 나타내는 멀티컬러 상태 디스플레이 ( 그림 5.11 - 1 의 항목 6) 와
텍스트를 표시하는 LCD 디스플레이 ( 그림
5.11 - 1
).
5

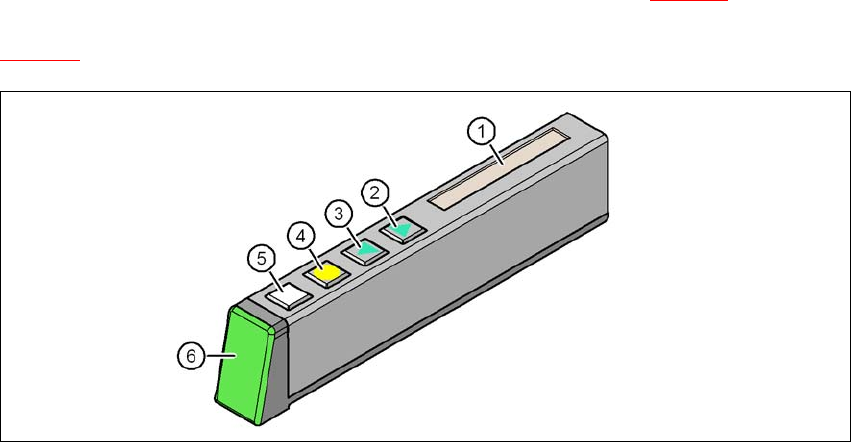

그림 5.11 - 1 X 피더 모듈에 있는 버튼 , LCD 및 상태 디스플레이
(1) LCD 디스플레이
(2) FORWARD 버튼
(3) BACK 버튼
(4) FOIL 버튼
(5) SET 버튼
(6) 상태 디스플레이 , 멀티컬러
