5 장비 작업 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
5.14 컴포넌트 보충 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
288
5.14 컴포넌트 보충
온라인 도움말에는 바코드를 갖추었거나 갖추지 않은 컴포넌트 보충에 대한 정보가 포함되어 있
습니다 .
→ 테이프 피더 모듈을 통해 항상 새 테이프를 충분히 미리 접합하여
피더 모듈에 컴포넌트가 부족하지 않도록 합니다 .
→ 그러나 테이프를 너무 일찍 접합하면 새 릴에 테이프를 감을 때 새 테이프가 과도하게 감길
수 있으므로 너무 일찍 접합하지 않아야 합니다 . 그러면 테이프가 릴에서 벗겨져 헝클어질
수 있습니다 . 어떤 상황에서는 이것은 픽업 오류와 긴 다운 타임을 일으킵니다 .
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 5 장비 작업
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 5.15 컴포넌트 트롤리 결합 또는 분리 (SX1/SX2 전용 )
289
5.15 컴포넌트 트롤리 결합 또는 분리 (SX1/SX2 전용 )
5.15.1 컴포넌트 트롤리를 밀어넣고 빼내는 것에 관한 안전 지침
경고 5
사고 ( 파쇄 위험 ) 을 방지하기 위해 컴포넌트 트롤리는 한 사람만이 집어넣고 빼낼 수 있습니다
.
5
그림 5.15 - 1 컴포넌트 트롤리의 밀어넣기 또는 빼내기에 관한 안전 지침
그 외에도 보호 덮개가 닫혀 있을 때에만 컴포넌트 트롤리를 밀어
넣을 수 있습니다 .
5 장비 작업 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
5.15 컴포넌트 트롤리 결합 또는 분리 (SX1/SX2 전용 ) 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
290
5.15.2 컴포넌트 트롤리 도킹 해제
→ 스테이션 소프트웨어의 메인 보기에서 피더 ... 아이콘과
로케이션 아이콘을 선택합니다 .
5

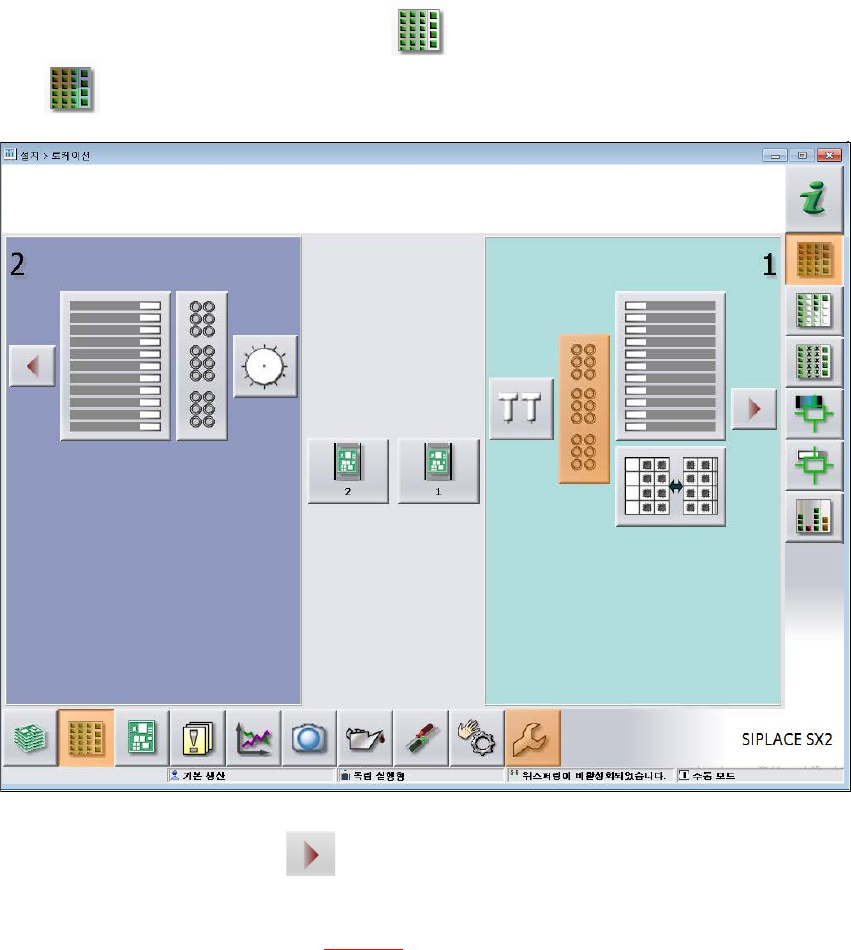

그림 5.15 - 2 SC GUI - 로케이션
5
→ 각 로케이션을 해제하려면 아이콘을 클릭하고 잠금 장치가 열릴 때까지 기다립니다
. 자세한 내용은 스테이션 소프트웨어 온라인 도움말을 참조하십시오 .
→ 두 핸들을 위로 올립니다 ( 그림 5.15 - 3
의 항목 1).
