사용자 매뉴얼 SIPLACE SX1 /SX2/DX1/DX2 6 스테이션 확장 소프트웨어 버전 SC.705 .xx 에 서 업데이트 10/2011 한글판 6.1 노즐 체인저 303 참고 6 – 잠금 플레이트를 “ 매거진 잠금 ” 위치로 이동시킵니다 . – 끼우기 전에 센터링 핀 ( 302 페이지에 있는 그림 6.1 - 4 의 항 목 2 와 6) 이 센터링 구멍과 슬 롯 안으로 들어가 도록 매거진…
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
6.1 노즐 체인저 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
302
경고 6
매거진 위로 튀어나온 레버 ( 그림 6.1 - 4
의 항목 1) 는 헤드와 충돌할 수 있습니다 . 그러므로
매거진에서 레버가 튀어나오지 않도록 해야 합니다 .
6

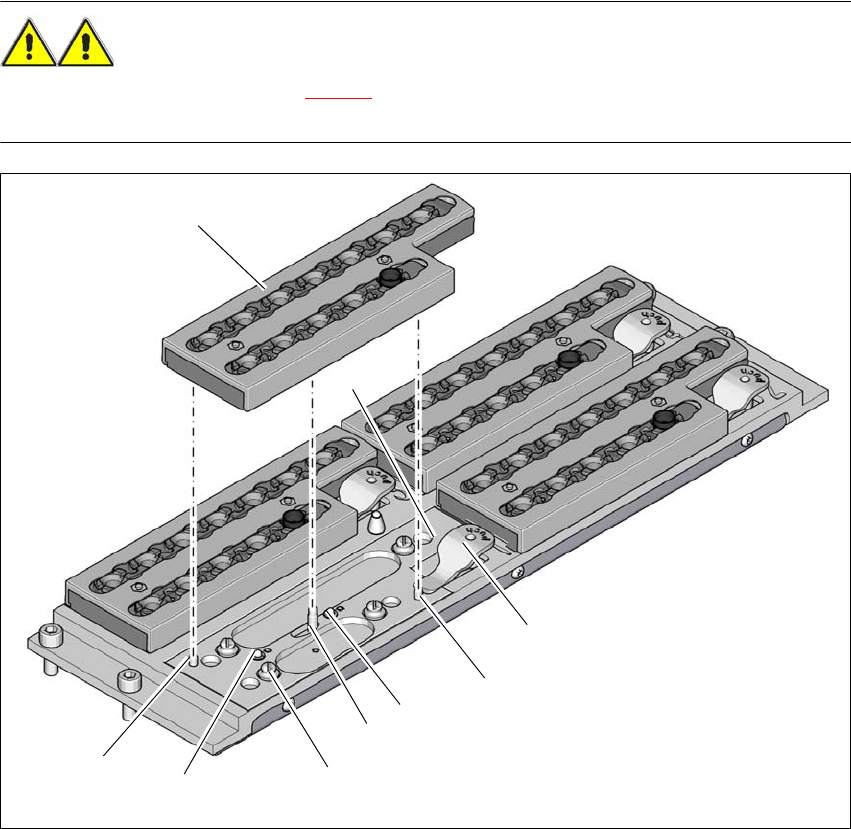

그림 6.1 - 4 SpeedStar 용 노즐 체인저 - 매거진 변경
(1) 매거진을 올리는 레버
(2) 매거진 구멍에 끼우는 평행 핀
(3) 마이크로스위치를 트리거하는 스프링 핀 (3 x)
(4) 잠금 플레이트를 움직이는 슬라이드 매커니즘 핀
(5) 스냅집게 볼
(6) 매거진 슬롯에 끼우는 평행 핀
(7) “ 매거진 잠금 ” 위치에 있는 잠금 플레이트
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 6 스테이션 확장
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 6.1 노즐 체인저
303
참고 6
– 잠금 플레이트를 “ 매거진 잠금 ” 위치로 이동시킵니다 .
– 끼우기 전에 센터링 핀 (302
페이지에 있는 그림 6.1 - 4 의 항목 2 와 6) 이 센터링 구멍과 슬
롯 안으로 들어가도록 매거진을 정렬합니다 .
→ 스냅 집게 볼 (302
페이지에 있는 그림 6.1 - 4 의 항목 5) 에 매거진을 올려 놓습니다 .
→ 스냅집게 볼이 모든 스냅집게에 동시에 끼워지도록 매거진을 아래로 고르게 누릅니다 .
6.1.1.7 위치 탐지
노즐 체인저의 각 매거진에는 피듀셜이 두 개씩 있습니다 . 하나는 위치를 결정하기 위한 피듀셜
이고 다른 하나는 각도 위치를 결정하기 위한 피듀셜입니다 .
6

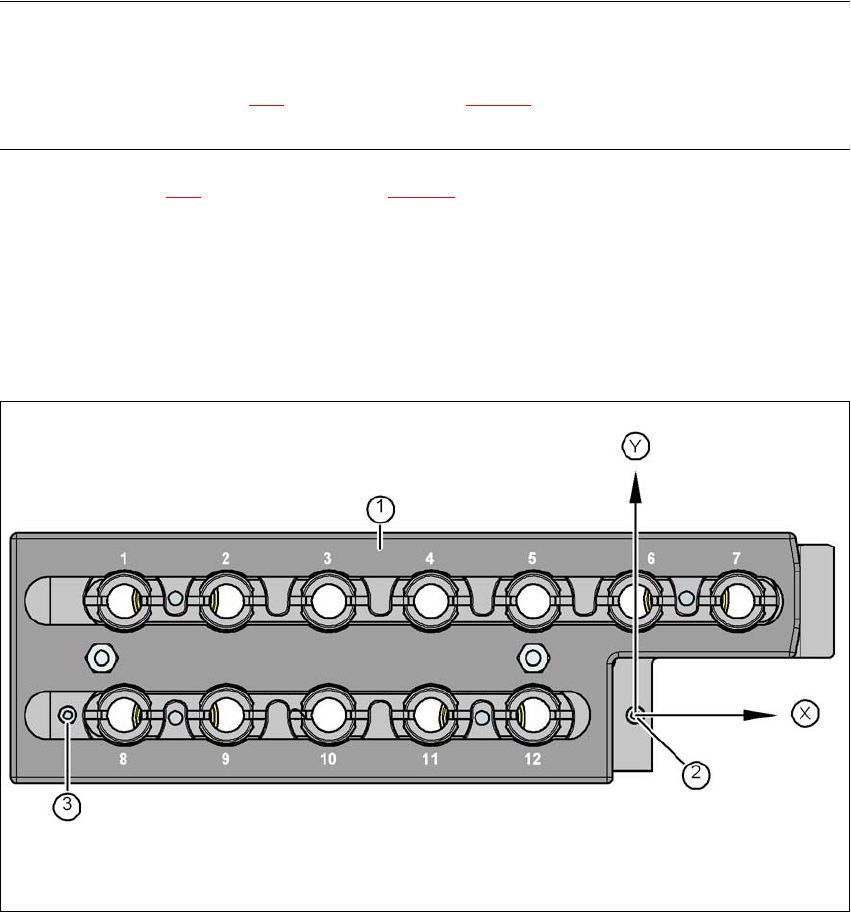

그림 6.1 - 5 노즐 매거진 - 홀더 번호지정 , 위치 및 각도 위치 파악을 위한 피듀셜
(1) " 매거진 열림 " 위치에 있는 잠금 플레이트
(2) 위치를 파악하기 위한 피듀셜
(3) 각도 위치를 결정하기 위한 피듀셜
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
6.1 노즐 체인저 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
304
6.1.2 SIPLACE MultiStar 용 노즐 체인저 (SX1/SX2 전용 )
품목 번호 00519841-xx 위치 1 또는 2 용 노즐 체인저 CPP
품목 번호 00519842-xx 위치 3 또는 4 용 노즐 체인저 CPP
6

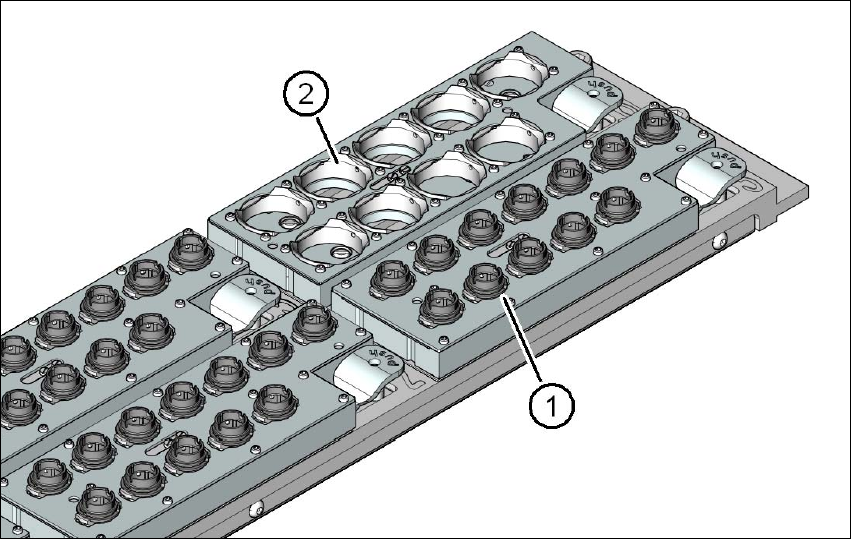

그림 6.1 - 6 MultiStar 및 SpeedStar 용 노즐 체인저
(1) 20xx 노즐용 노즐 매거진
(2) 28xx 노즐용 노즐 매거진
6.1.2.1 설명
매거진은 공통 캐리어 플레이트에 장착되고 2 개의 실린더 핀과 4 개의 푸시 버튼으로 고정됩니
다 . 정확한 위치는 각 매거진에 있는 2 개의 피듀셜로 결정됩니다 . 캐리어 플레이트에서 매거진
의 정확한 시트는 마이크로스위치에 의해 모니터되어 위로 튀어 나온 매거진과 실장 헤드가 충돌
되는 것을 방지해줍니다 . 누락된 매거진 또는 제대로 장착되지 않은 매거진이 있을 경우 안전 회
로가 장비를 중단시키기 때문에 4 개의 매거진 로케이션은 모두 채워져야 합니다 . 노즐 체인저
는 노즐 매거진이 20xx 노즐용인지 아니면 28xx 노즐용 (CPP 헤드 ) 인지를 노즐 매거진 코드에
의해 인식합니다 .
노즐 스테이션에서 , 컴포넌트는 MultiStar 노즐에 의한 공기 분사로 리젝트될 수 있습니다 .
MultiStar 노즐은 그곳에서 떼어 내어 리젝트 빈에 처분할 수 있습니다 .
