사용자 매뉴얼 SIPLACE SX1 /SX2/DX1/DX2 6 스테이션 확장 소프트웨어 버전 SC.705 .xx 에 서 업데이트 10/2011 한글판 6.1 노즐 체인저 311 6.1.2.7 위치 탐지 노즐 체인저의 각 매거진에는 피듀셜이 두 개 씩 있습니다 . 하나는 위치 를 결정하기 위한 피듀셜 이고 다른 하나는 각도 위치를 결정하기 위한 피듀셜입니다 . 6 그림 6.1 - 12 노즐 매…
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
6.1 노즐 체인저 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
310
6

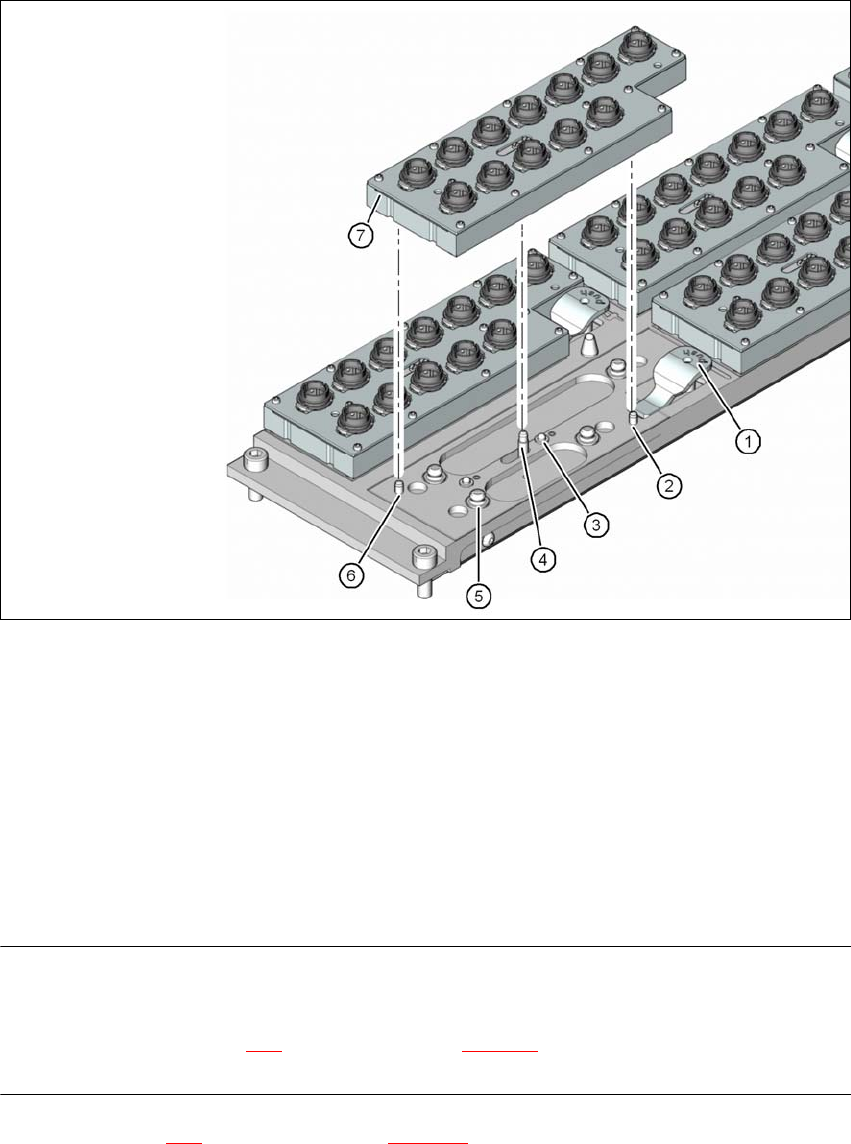

그림 6.1 - 11 매거진 변경
(1) 매거진을 올리는 레버
(2) 매거진 구멍에 끼우는 평행 핀
(3) 매거진 인식용 마이크로스위치와 안전 루프를 트리거하기 위한 스프링 핀
(4) 잠금 플레이트를 움직이는 슬라이드 매커니즘 핀
(5) 스냅집게 볼
(6) 매거진 슬롯에 끼우는 평행 핀
(7) “ 매거진 잠금 ” 위치에 있는 잠금 플레이트
참고 6
– 잠금 플레이트를 “ 매거진 잠금 ” 위치로 이동시킵니다 .
– 끼우기 전에 센터링 핀 (310
페이지에 있는 그림 6.1 - 11 의 항목 2 와 6) 이 센터링 구멍과 슬
롯 안으로 들어가도록 매거진을 정렬합니다 .
→ 스냅 집게 볼 (310
페이지에 있는 그림 6.1 - 11 의 항목 5) 에 매거진을 올려 놓습니다 .
→ 스냅집게 볼이 모든 스냅집게에 동시에 끼워지도록 매거진을 아래로 고르게 누릅니다 .
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 6 스테이션 확장
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 6.1 노즐 체인저
311
6.1.2.7 위치 탐지
노즐 체인저의 각 매거진에는 피듀셜이 두 개씩 있습니다 . 하나는 위치를 결정하기 위한 피듀셜
이고 다른 하나는 각도 위치를 결정하기 위한 피듀셜입니다 .
6

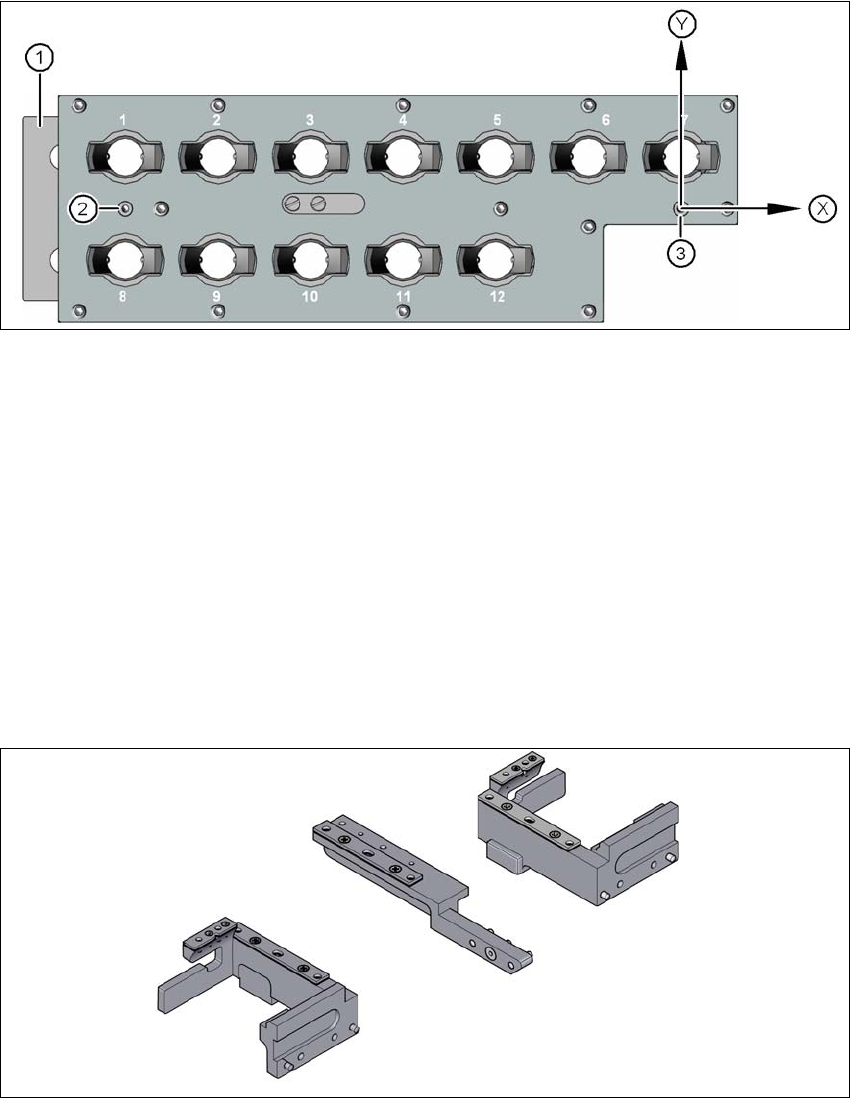

그림 6.1 - 12 노즐 매거진 ? 위치 및 각도 위치 결정을 위한 피듀셜
(1) " 매거진 열림 " 위치에 있는 잠금 플레이트
(2) 각도 위치를 결정하기 위한 피듀셜
(3) 위치를 파악하기 위한 피듀셜
6.1.2.8 SIPLACE MultiStar 용 노즐 체인저 "2 행 "
품목 번호 . 00519842-xx 2 행용 노즐 체인저 CPP, SX
"2 행 " 노즐 체인저는 다음 로케이션에 설치될 수 있습니다 .
SX 장비 : 로케이션 1 및 2
개장 패키지에는 어셈블리 키트가 포함되어 있습니다 .
6
그림 6.1 - 13 "2 행 " 노즐 체인저용 어셈블리 키트
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
6.1 노즐 체인저 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
312
6.1.3 SIPLACE TwinStar 용 노즐 체인저
품목 번호 00519845-xx 노즐 체인저 TwinHead SX
품목 번호 03005191-xx 2 개 노즐용 매거진
품목 번호 03001807-xx 1 개 노즐용 매거진
6
그림 6.1 - 14 SIPLACE TwinStar 용 노즐 체인저
(1) 2 노즐용 매거진
(2) 1 노즐용 매거진
6.1.3.1 설명
기본적으로 이 노즐 체인저에는 3 개의 매거진이 장착되어 있는데 , 매거진에는 각각 2 개의 노즐
가라지가 있고 가라지가 하나만 있는 추가 매거진이 있습니다 . 4 개의 노즐 매거진 공간이 비어
있고 하나 또는 2 개의 가라지를 보유하는 매거진으로 셋업할 수 있습니다 .
다음 2 가지 유형의 매거진을 사용할 수 있습니다 . 표준 매거진과 특수 노즐 또는 그리퍼용 매거
진이 그것입니다 . 이 매거진은 공통 지지대에 장착됩니다 . 매거진은 평행 핀 두 개로 센터링하
여 접시머리 나사 2 개로 고정합니다 .
(1)
(2)
