6 스테이션 확장 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
6.1 노즐 체인저 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
318
6.1.4.2 기술 데이터
6
6.1.4.3 DX 장비에서 12 세그먼트 C&P 헤드용 노즐 체인저의 위치
6

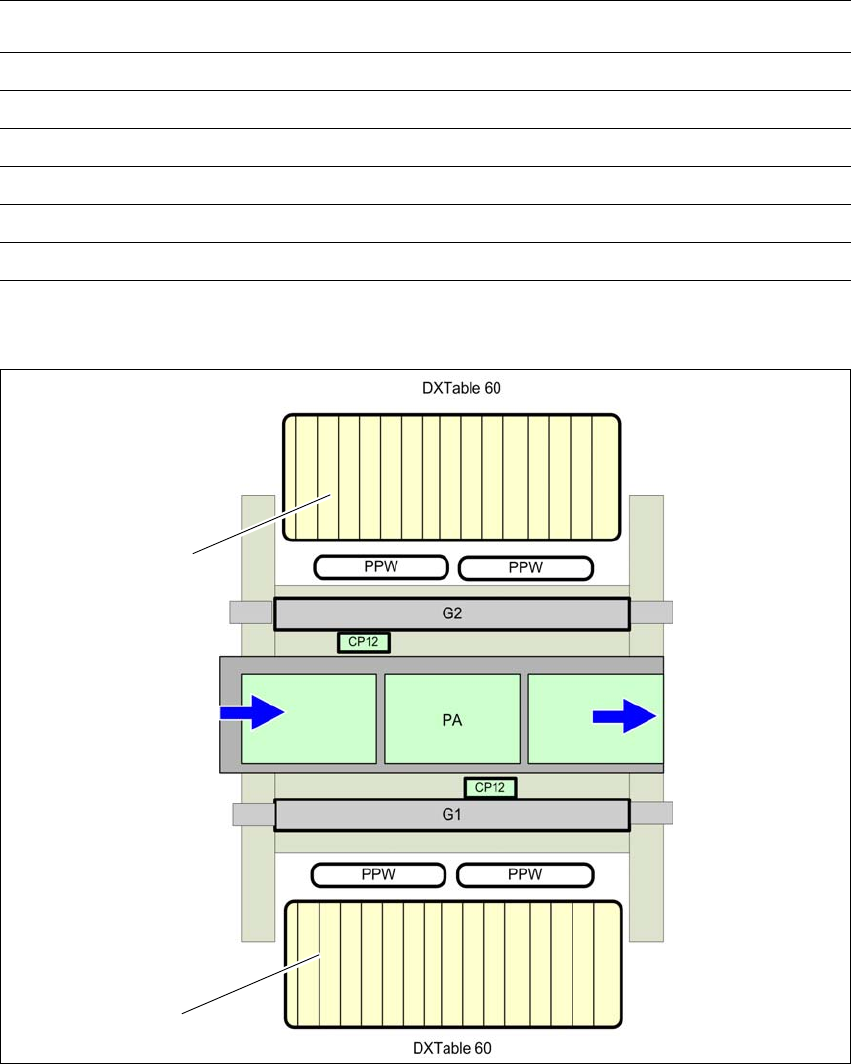

그림 6.1 - 18 SIPLACE SpeedStar 용 노즐 체인저의 위치 - DX2 의 예
6
SIPLACE 12 세그먼트 C&P 헤드용 노즐 체인저
치수 (L x W x H) 314 mm x 94.5 mm x 68.6 mm
노즐 홀더 개수 48
노즐 매거진 개수 4
노즐 유형 3xxx
노즐 전환 시간 노즐당 약 2 초
압축 공기 연결 0.45MPa(4.5bar)
(1) DX 테이블 (PA) 실장 구역
(PPW) 노즐 체인저
(1)
(1)
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 6 스테이션 확장
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 6.1 노즐 체인저
319
6.1.4.4 조립
DX1/DX2 장비에서 , 노즐 체인저는 DX 테이블에 고정됩니다 .
6

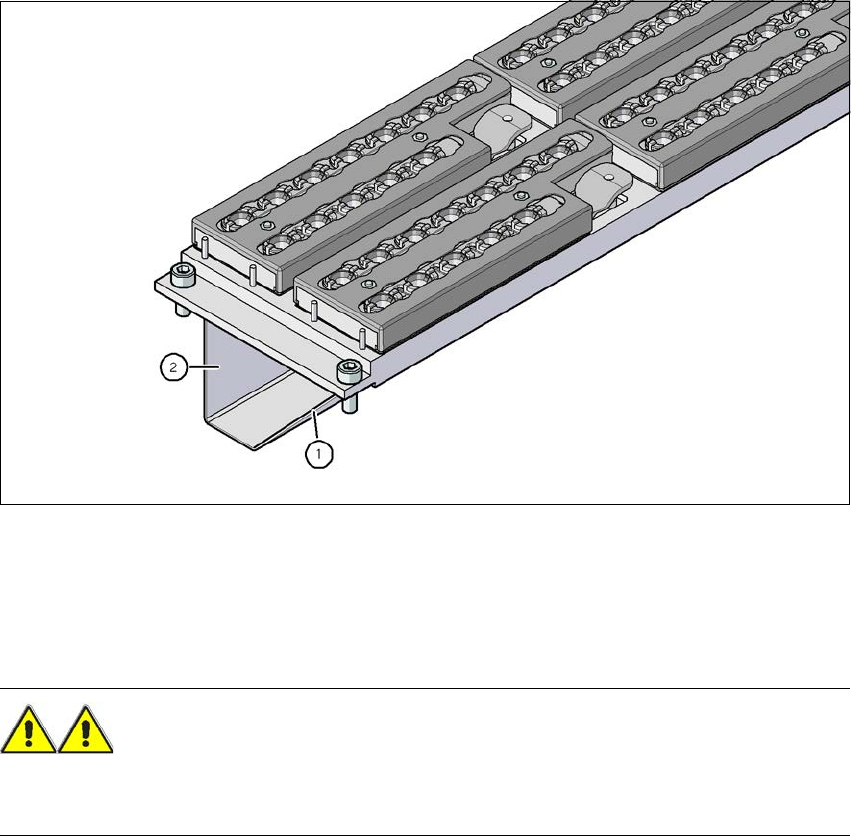

그림 6.1 - 19 조립 위치
(1) DX 테이블 쪽을 향하고 있는 경사면
(2) PCB 컨베이어 쪽을 향하고 있는 수직면
→ 경사면이 DX 테이블 쪽으로 향하도록 노즐 체인저를 정렬합니다 .
경고 6
– 각 실장 헤드용 노즐 매거진과 함께 , 각 실장 헤드의 관련 노즐 체인저만 설치하십시오 . 혼합
구성 시 헤드가 충돌할 위험이 있습니다 .
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
6.1 노즐 체인저 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
320
6.1.4.5 작동에 관한 참고 사항
→ 어떠한 노즐 유형을 처음으로 매거진에 넣는 경우 유형을 식별하기 위한 스티커 라벨을 붙이
십시오 .
참고 6
장비에서 분리한 후 매거진을 보충하며 항상 완전한 매거진으로 교체해야 합니다 . 6
→ 잠금 플레이트를 열고 노즐 홀더에 노즐을 위치시킵니다 .
→ 잠금 플레이트를 닫아 노즐이 매거진에서 떨어지지 않도록 합니다 .
주의 6
매거진을 보충하기 전에 12 세그먼트 Collect&Place 헤드의 모든 노즐이 자신의
매거진으로 돌아왔는지 확인합니다 . 6
참고 6
컴포넌트가 매거진에 떨어지지 않도록 하십시오 . 그럴 경우 잠금 플레이트의 작동을 방해할
수
있습니다 . 그러므로 정기적으로 매거진과 비어있는 위치를 청소해야 합니다 .
→ 노즐 체인저를 프로그래밍하는 방법은 SIPLACE Pro 사용자 매뉴얼에 설명되어 있습니다 .
6.1.4.6 매거진 변경
→ 레버 (302 페이지에 있는 그림 6.1 - 4 의 항목 1) 를 눌러
스냅 집게의 볼 (302
페이지에 있는 그림 6.1 - 4 의 항목 5) 에서 매거진을 해제합니다 . 매
거진을 바닥에서 들어냅니다 .
