사용자 매뉴얼 SIPLACE SX1 /SX2/DX1/DX2 6 스테이션 확장 소프트웨어 버전 SC.705 .xx 에 서 업데이트 10/2011 한글판 6.3 PCB 바코드 스캐너 333 6.3 .4 경고 라벨 1 D 바코드 리더용 W 216 1D 바코드 리더는 레이저 등급 2 장치로 분류됩 니다 . 6 1D 바코드 리더용 " 레이저 등급 2" 경고 라벨 W216, 품목 번호…
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
6.3 PCB 바코드 스캐너 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
332
6.3.2 기술 데이터 - 1D 바코드 스캐너
6
6.3.3 기술 데이터 ? 2D 코드 리더
6
6
치수 (L x W x H)
40 x 30 x 20 mm
3
무게 44 g
파장 600 ~ 680 nm
레이저 등급 등급 2, DIN EN 60825-1, class II - CDRH 에 따름
스캔 주파수 800 ~ 1200 스캔 / 초
코드 유형 코드 39, 코드 128, 코드 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code, ISTB 128
바코드 길이
단일 컨베이어
이중 컨베이어 , 비동기
최대 40 문자
최대 40 문자
최대 40 문자
데이터 인터페이스 RS232, RS485
전기 연결 15 핀 D-Sub HD 커넥터
작동 전압 5 V- ±5 %
치수 (L x W x H)
55 x 42 x 22 mm
3
무게 125 g
코드 유형 2D 데이터 매트릭스 ECC 0, 50, 80, 100, 140 및 200
데이터 매트릭스 ECC200
QR 코드 , MicroQR 코드
바코드 길이
단일 컨베이어
이중 컨베이어 , 비동기
최대 40 문자
최대 40 문자
최대 40 문자
데이터 인터페이스 RS232, USB 2.0
전기 연결 15 핀 D-Sub HD 커넥터
작동 전압 5 V- ~ 24 V-
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 6 스테이션 확장
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 6.3 PCB 바코드 스캐너
333
6.3.4 경고 라벨 1D 바코드 리더용 W216
1D 바코드 리더는 레이저 등급 2 장치로 분류됩니다 .
6
1D 바코드 리더용 " 레이저 등급 2" 경고 라벨 W216,
품목 번호 03009347-01( 장비당 개수 : 최대 4)
참고 6
실장기에 PCB 바코드 스캐너를 설치할 때 , 개장 키트에 포함된
레이저 경고 라벨 W206 을 부착해야 합니다 .
6
6
6
6
6
6
레이저 방출 !
빔을 들여다보지 마십시오 .
레이저 등급 2
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
6.4 SIPLACE SX 의 컴포넌트 트롤리용 도킹 스테이션 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
334
6.4 SIPLACE SX 의 컴포넌트 트롤리용 도킹 스테이션
6.4.1 개요
도킹 스테이션은 셋업 영역의 추가 컴포넌트입니다 . 이것은 셋업 영역과
SIPLACE SX1/SX2 및 X 시리즈의 컴포넌트 트롤리 간의 링크를 형성합니다 . 도킹 스테이션은
컴포넌트 트롤리가 피더 모듈로 셋업될 수 있도록 하며 기능 테스트와 셋업 점검을 외부에서 수
행할 수 있도록 합니다 . 컴포넌트 트롤리는 30, 40 또는 60 트랙으로 사용될 수 있습니다 . 서로
관련된 적절한 분리 모듈이 필요할 것입니다 .
자세한 설명은 "Operating guide Docking Station for Component Trolleys in SIPLACE SX",
품목 번호 00196691-xx 를 참조하십시오 .
6

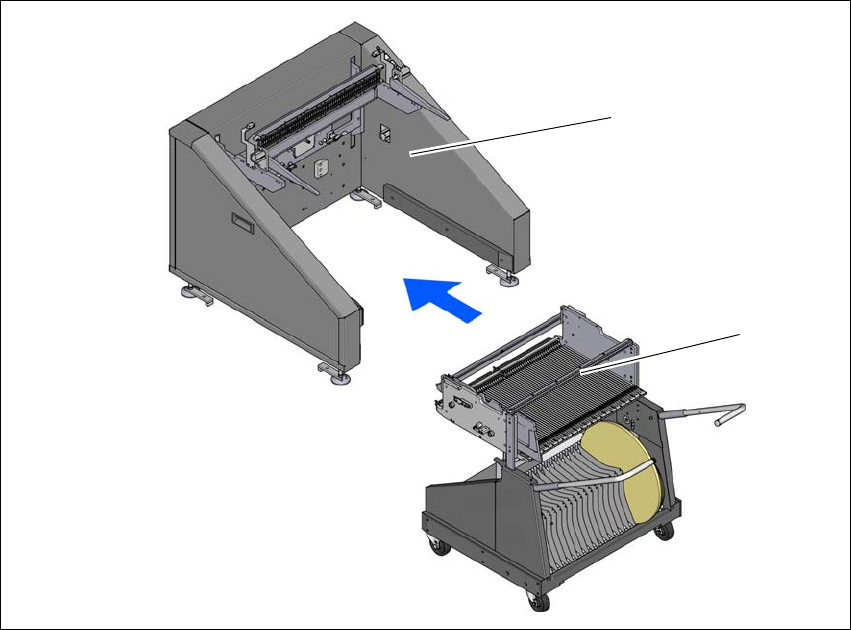

그림 6.4 - 1 도킹 스테이션 , SIPLACE SX 시리즈
(1) 도킹 스테이션
(2) (60 트랙의 ) 컴포넌트 트롤리
(1)
(2)
