6 스테이션 확장 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
6.5 컴포넌트 리젝트 빈 센서 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
338
6.4.4 경고 라벨 206
6
– 337 페이지의 그림 6.4 - 4 에 있는 W206, 품목 번호 03009345-01
– SIPLACE SX 컴포넌트 트롤리용 도킹 스테이션에서 1x
– 에너지 공급용 덮개에서 3 x.
6.5 컴포넌트 리젝트 빈 센서
품목 번호 00519848-xx 컴포넌트 리젝트 빈에 대한 쿼리
컴포넌트 리젝트 빈 센서는 리젝트 빈이 마운트에 제대로 장착되었는지를 모니터링합니다 .
– 리젝트 빈이 제대로 삽입되지 않았을 경우 장비를 시작할 수 없습니다 .
– 리젝트 빈이 실장 프로세스 중에 그 마운트 밖으로 튕겨져 나올 경우 장비는 헤드 충돌을 피
하기 위해 바로 중단됩니다 .
각 리젝트 빈은 개별 센서가 모니터링합니다 .
참고 6
SpeedStar 를 사용할 때는 컴포넌트 리젝트 빈을 위한 센서 옵션을 설치할 것을 권장합니다 .
위험 전압 !
이 라벨이 붙어있는 부분에는 메인 전원 스위치가 꺼져있더라도
전류가 흐릅니다 .
수리를 하기 전에 장비와 본선의 연결을 분리합니다 .
NAFTA 영역 : 감전 또는 화상 위험 !
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 6 스테이션 확장
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 6.6 SIPLACE 높은 안착력 헤드
339
6.6 SIPLACE 높은 안착력 헤드
품목 번호 00119736-xx 높은 안착력 헤드
이 품목 번호는 표준 TwinStar 대신 높은 안착력 헤드를 갖는 새 실장기를 주문할 때만 적
용됩니다 . 6
6.6.1 설명
SIPLACE 의 높은 안착력 헤드는 표준 TwinStar 의 고급 개발품입니다 . 이것은 동일한 컴포넌
트 범위를 처리하면서 장착 강도도 최대 30 N 까지 얻을 수 있습니다 . SIPLACE 의 높은 안착력
헤드는 표준 TwinStar 와 동일한 노즐 및 그리퍼를 사용할 수 있습니다 .
6.6.2 기술 데이터
6
다른 모든 기술 데이터는 TwinStar 및 높은 안착력 헤드에 동일합니다 (133 페이지의 3.6.3.2 단
원 참조 ).
프로그래밍 가능 장착 강도 2.0N ~ 10N ± 10 %
10N ~ 30N ± 15 %
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
6.7 TwinStar 용 컴포넌트 카메라 , FC 카메라 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
340
6.7 TwinStar 용 컴포넌트 카메라 , FC 카메라
6.7.1 16 x 16( 유형 25) 고정식 디지털 P&P 컴포넌트 카메라 (FC 카메라 )
품목 번호 00119718-xx 고정식 디지털 컴포넌트 카메라 (16x16), 타입 25
6

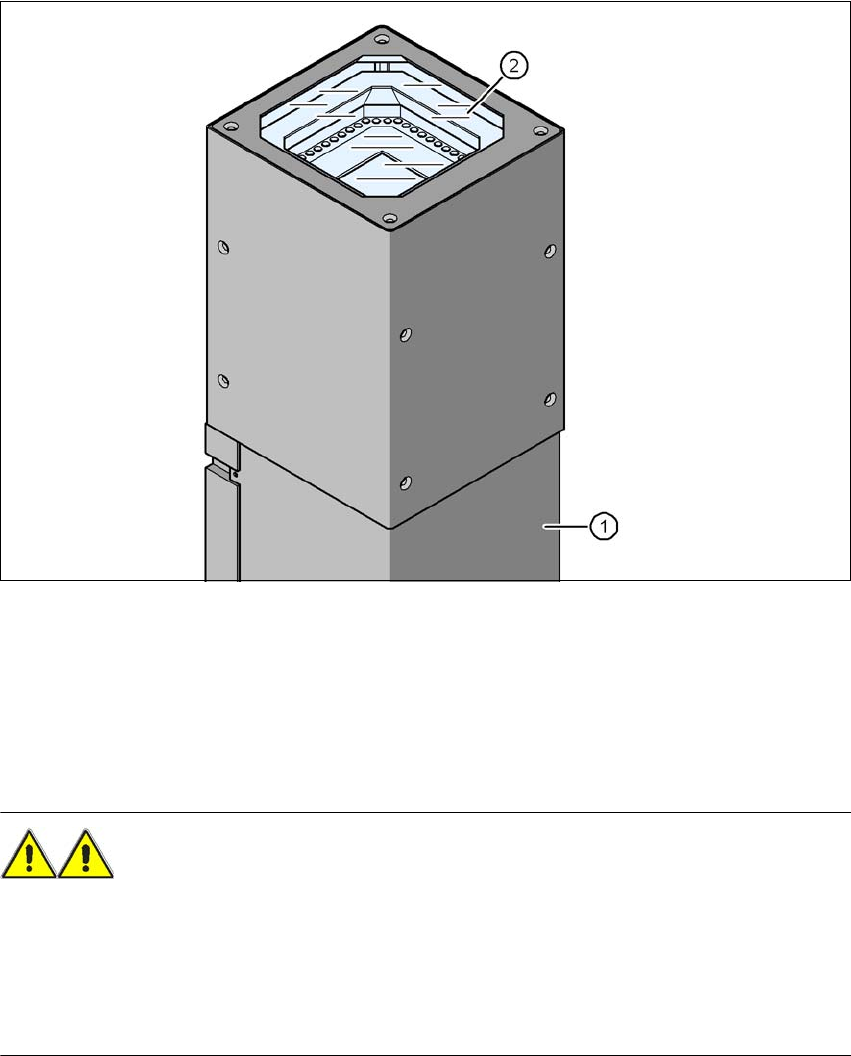

그림 6.7 - 1 16 x 16( 유형 25) 고정식 디지털 P&P 컴포넌트 카메라 (FC 카메라 )
(1) 카메라 및 카메라 앰프가 내장되어 있는 카메라 케이스
(2) 조명 및 렌즈 조절장치의 유리판
6.7.2 안전 지침
경고 6
실장 헤드를 TwinStar 에서 SpeedStar 로 변경할 때 , 타입 33(55 x 45, 디지털 ) 과 타입 25(16
x 16, 디지털 )(FC 카메라 ) 의 고정식 컴포넌트 카메라는 TwinStar 로부터 분리해야 합니다 . 그
렇지 않으면 SpeedStar 가 카메라 하우징과 충돌하게 됩니다 .
실장 헤드를 TwinStar 에서 MultiStar 로 변경할 때 , 33 타입 (55 x 45, 디지털 ) 의 고정식 컴포
넌트 카메라는 하단 위치에 장착됩니다 .
