2.8 장비의 잔류 전압 및 방전 시간
비상 정지 버튼을 눌렀거나 장비가 꺼진 경우 갠트리 축의 260 VDC 연결 전압과 스타 축의 150
VDC 연결 전압이 매우 짧은 시간 안에 안전한 잔류 전압으로 줄어듭니다 .
경고 2
기기에는 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ 또는
3 x 415 V~ ±5 %, 50/60 Hz 주 전원 전압이 공급됩니다 . 이는 시스템의 주 전원이 꺼져있는
동안에도 치명적인 전압이 흐를 수 있는 부품이 있다는 것을 의미합니다 . 따라서 장비를 올바르
지 않은 방법으로 취급하면 사망이나 심각한 부상 또는 장비의 심각한 손상이 발생할 수 있습니
다.
→ 적용 가능한 사고 예방법과 DIN 규정 ( 특히 EN60204, 파트 1 또는 IEC 60204, 파트 1) 및
해당 국가의 적용 가능 규정을 항상 준수하십시오 .
→ 전원 공급기 위의 덮개는 교육을 받고 적절한 자격을 갖춘 직원만 열 수 있습니다 .
2

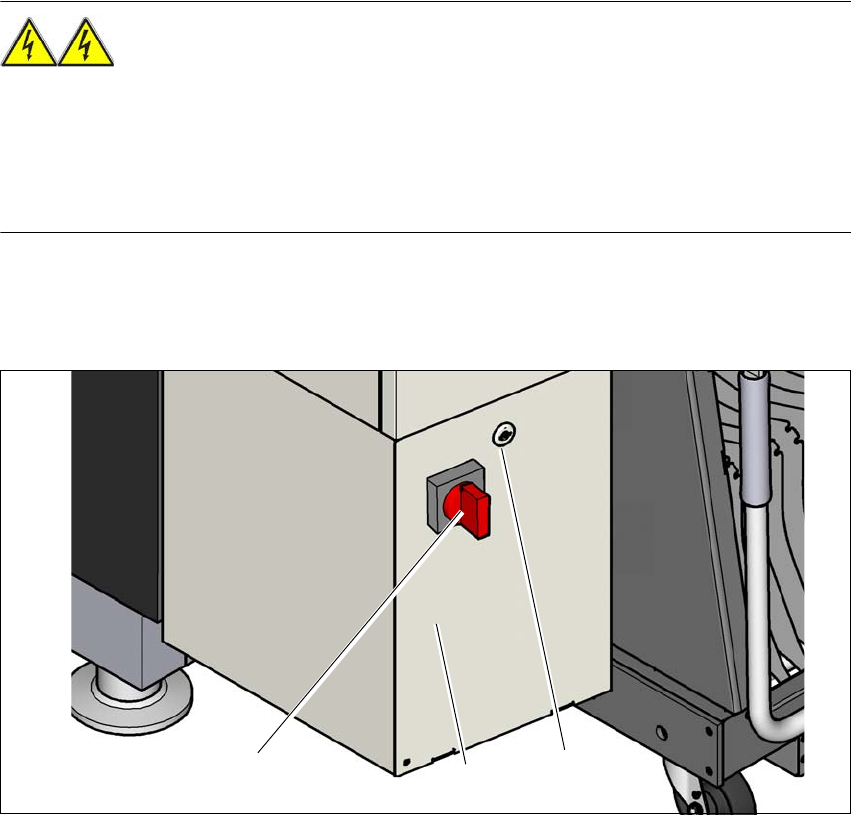

그림 2.8 - 1 전원 공급 장치 (SX1/SX2 의 예 )
(1) 주 전원 스위치
(2) 덮개 뒤쪽의 전원 공급기
(3) 덮개에 볼트로 결합되어 있는 자물쇠
(3)
(1)
(2)
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 2 작동상의 안전
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 2.8 장비의 잔류 전압 및 방전 시간
79
그림 2.8 - 2 전원 공급기 상의 측정 지점
(1) 퓨즈와 배전반 (A3)
(2) 정류기 보드 (A7)
(1)
(2)
2 작동상의 안전 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
2.8 장비의 잔류 전압 및 방전 시간 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
80
2.8.1 주 전원 스위치를 끈 후의 잔류 전압과 방전 시간
2
2.8.2 비상 정지 버튼을 누른 후의 잔류 전압과 방전 시간
2
퓨즈 및 배전반 (A3) 의 측정 지
점
(단자/핀)
일반 모드에서의
전압
주 전원 스위치가 꺼졌
거나 정전된 경우의 잔
류 전압 방전 시간
XB8a/XB8b; 각 케이스에서 핀
1 150 V- <10 VDC < 2s
X25, 핀 1 42 V- <10 VDC < 2s
X1A / X1B, 각 케이스에서 핀 1 24 V- <10 VDC < 2s
XB4; 핀 6 24 V- <10 VDC < 2s
정류기 보드에서의 측정 지점
(A7)
(단자/핀)
일반 모드에서의
전압
주 전원 스위치가 꺼졌
거나 정전된 경우의 잔
류 전압 방전 시간
XB7a/XB7b, 각 케이스에서 핀
1 260 V- <10 VDC < 2s
정류기 DC40V-S 의 표시된 지
점에서 42 V- <10 VDC < 2s
퓨즈 및 배전반 (A3) 의 측정 지
점
(단자/핀)
일반 모드에서의
전압
비상 정지 후의 잔류 전
압방전 시간
XB8a/XB8b; 각 케이스에서 핀
1 150 V- <10 VDC < 2s
XB4; 핀 6 24 V- <10 VDC < 2s
정류기 보드에서의 측정 지점
(A7)
(단자/핀)
일반 모드에서의
전압
비상 정지 후의 잔류 전
압방전 시간
XB7a/XB7b, 각 케이스에서 핀
1 260 V- <10 VDC < 2s
정류기 DC40V-S 의 표시된 지
점에서 42 V- <10 VDC < 2s
