2 작동상의 안전 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 2.9 압축 공기 공급기 비활 성화 및 압력 해제 소프트웨어 버전 SC.705 .xx 에 서 업데이트 10/2011 한글판 82 2 그림 2. 9 - 1 장비의 압축 공기 장치 (1) 갠트리 1 과 2 의 공급 압력 확인을 위한 압력계 목표 압력 : 0.4 6 ± 0.01 MPa, 4.6 ±0.1 bar( 표시 범위 …
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 2 작동상의 안전
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 2.9 압축 공기 공급기 비활성화 및 압력 해제
81
주의 2
데이터 손실을 방지하기 위해 장비를 끄기 전에 다음 기준을 평가하십시오 ( 비상 시는 제외 ).
– 장비가 장비 , 셋업 및 패널 데이터의 전송을 완료했습니까 ?
– 장비가 PCB 처리를 완료했습니까 ?
– 장비가 준비 단계를 완료했습니까 ?
2.9 압축 공기 공급기 비활성화 및 압력 해제
장비의 압축 공기 작동 압력은 0.50 ± 0.025 MPa(5.0 ± 0.25bar) 로 설정되어 있습니다 . 압축
공기 장치의 위치는 82
페이지에 있는 그림 2.9 - 1 의 항목 1 에 표시되어 있습니다 . 압축 공기
를 장비에 공급하는 것은 잠금 밸브로 중단할 수 있습니다 (82
페이지에 있는 그림 2.9 - 1 의 항
목 2).
→ 장비 키를 사용하여 덮개 자물쇠를 엽니다 .
→ 덮개를 들어올립니다 (82
페이지에 있는 그림 2.9 - 1 참조 ).
→ 잠금 밸브의 레버를 수직 위치에서 수평 위치로 돌립니다 (82
페이지에 있는 그림 2.9 - 1 의
항목 1).
→ 작동 압력계를 모니터합니다 (82
페이지에 있는 그림 2.9 - 1 의 항목 5). 장비가 켜지면 압
력은 1 분 안에 0MPa(0bar) 로 떨어집니다 .
주의
장비가 켜져 있을 때에는 정지 밸브를 사용하여 30 분 이상 압축 공기 공급을 차단하지 마십시오
. 예방적 유지보수 또는 서비스 작업을 수행하기 위해 30 분 이상 공압 시스템을 정지해야 하는
경우에는 주 스위치를 통해 장비를 끄고 전원 공급기와의 연결을 분리해야 합니다 .
2 작동상의 안전 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
2.9 압축 공기 공급기 비활성화 및 압력 해제 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
82
2

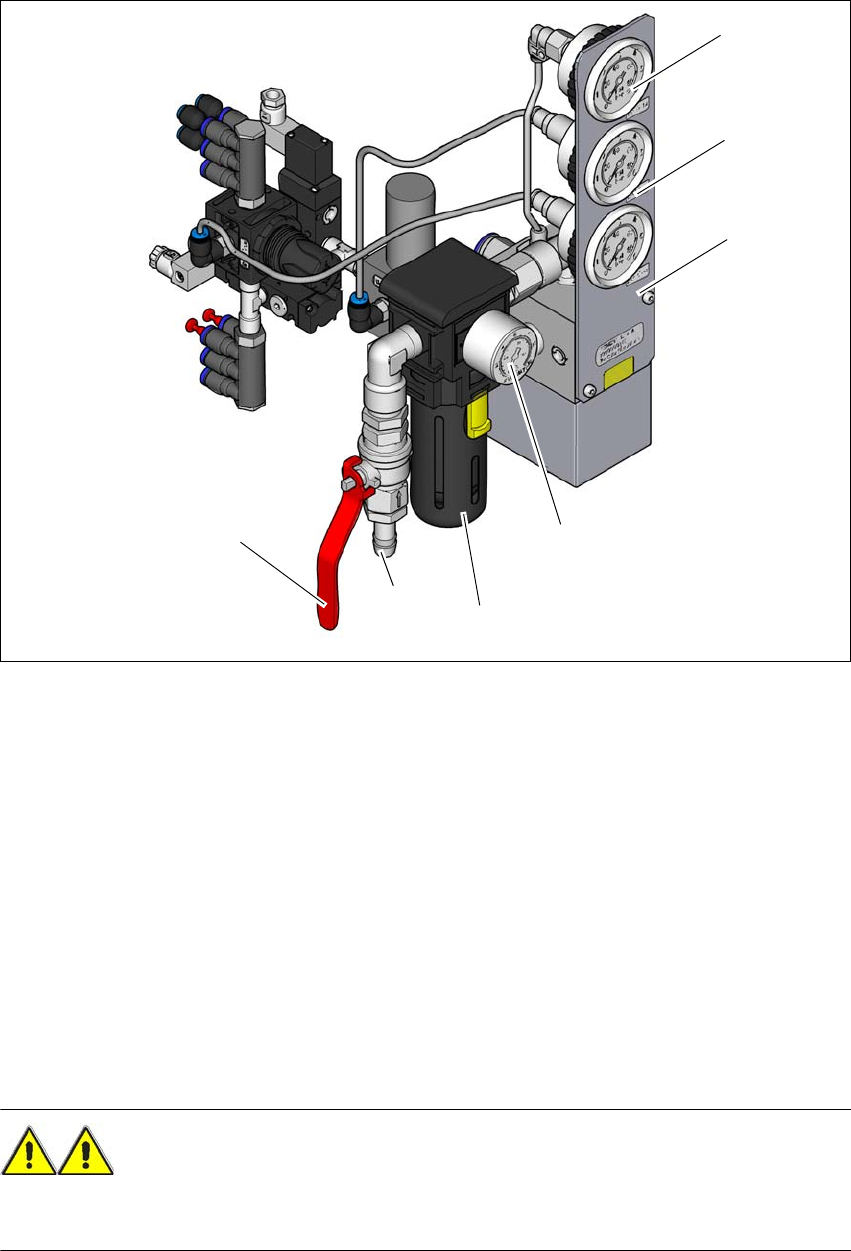

그림 2.9 - 1 장비의 압축 공기 장치
(1) 갠트리 1 과 2 의 공급 압력 확인을 위한 압력계
목표 압력 : 0.46 ± 0.01 MPa, 4.6 ±0.1 bar( 표시 범위 0 - 0.6 MPa, 0 - 6 bar)
(2) 장비의 컴포넌트 공급 압력 확인을 위한 압력계
목표 압력 : 0.5 ± 0.025 MPa, 4.5 ± 0.25 bar( 표시 범위 0 - 0.6 MPa, 0 - 6 bar)
(3) 벌크 케이스 피더 모듈 공급 압력 확인을 위한 압력계
목표 압력 : 0.25 ± 0.05MPa, 2.5 ± 0.5bar( 표시 범위 : 0 - 0.6MPa, 0 - 6bar)
(4) 입구 압력 확인을 위한 압력계
목표 압력 : 0.5 - 1.0MPa, 5.0 - 10.0bar( 표시 범위 : 0 - 1.0MPa, 0 - 10bar)
(5) 압축 공기 필터
(6) 압축 공기 연결
(7) "OPEN" 위치에 있는 정지 밸브
경고
압력이 가해지고 있는 압축 공기 라인은 절대로 연결을 분리하지 마십시오 . 부상의 위험이 있습
니다 . 2
(6)
(1)
(2)
(3)
(4)
(5)
(7)
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 2 작동상의 안전
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 2.10 주 전원 스위치를 끈 후 장비의 에너지 상태
83
2.10 주 전원 스위치를 끈 후 장비의 에너지 상태
2
그림 2.10 - 1 장비에서 전원 공급기의 위치 (SX1/SX2 의 예 )
2
경고
장비에는 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ 또는
3 x 415 V~ ±5 %, 50/60 Hz 주 전원 전압이 공급됩니다 . 이는 시스템의 주 전원이 꺼져있는
동안에도 치명적인 전압이 흐를 수 있는 부품이 있다는 것을 의미합니다 . 따라서 장비를 올바르
지 않은 방법으로 취급하면 사망이나 심각한 부상 또는 장비의 심각한 손상이 발생할 수 있습니
다. 2
→ 적용 가능한 사고 예방법과 DIN 규정 ( 특히 EN60204, 파트 1 또는 IEC 60204, 파트 1) 및
해당 국가의 적용 가능 규정을 항상 준수하십시오 .
→ 전원 공급기에 달려있는 가드는 교육을 받고 적절한 자격을 갖춘 직원만 열 수 있도록 해야
합니다 .
(1) 주 전원 스위치
(1)
