VH5 系列通用变频器用户手册 4. 功能参数
94

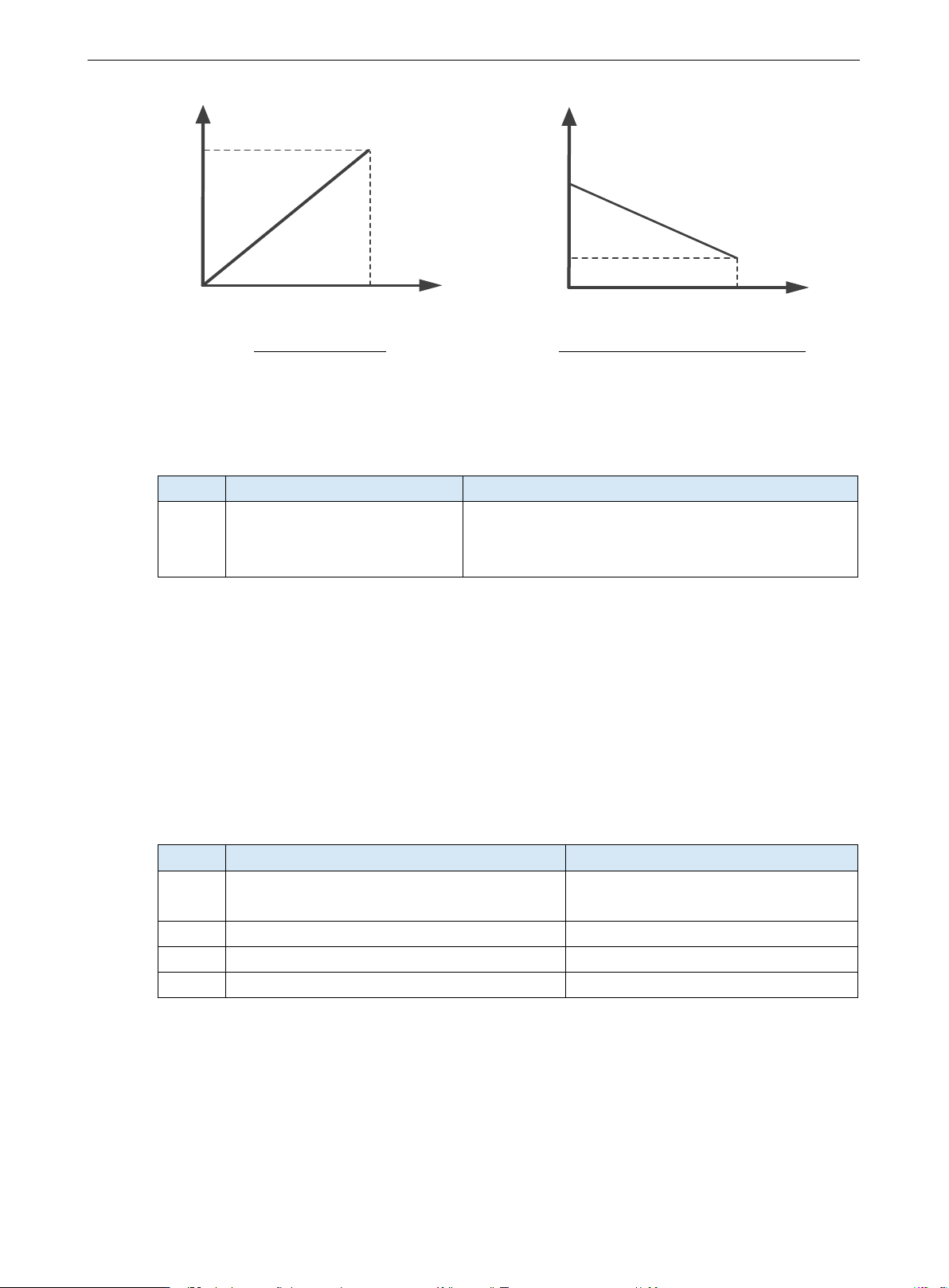

Xmax
X
10V
（20mA）
10V
0V
（0mA）
y
Xmax
X
(3V，Xmax)
10V
（100%）
0V
（0mA）
y
b
(8V, 0Hz)
零偏系数 =
%100
0
最大输出
时的输出频率为
增益 =
最大输出
的输出频率为最大频率时输出 0-
4-2-5. P4 组 启动制动参数
参数
名称
设定范围
P4-00
启动方式
0：直接启动
1：速度跟踪再启动（交流异步机）
2：预励磁启动（交流异步机）
此参数需要在矢量控制模式下（P0-01=1）修改（3740 及以上版本支持 VF 模式下修改）。
0：直接启动
适用于小惯量负载；
1：速度跟踪再启动（交流异步机）
适用于异步电机大惯性负载瞬时失电再启动的情况，此时需要将 P4 组对应参数要设置正确；
2：预励磁启动（交流异步机）
只对交流异步电机有效，在电机运行前先建立磁场。预励磁时间 P4-04 不为 0，则先预励磁再启
动，可以提高电机动态响应性能。若预励磁时间设置为 0，则变频器取消预励磁过程，从启动频
率开始启动。
参数
名称
设定范围
P4-01
启动频率
0.00Hz～10.00Hz（3744 以下版本）
0.00Hz～50.00Hz（3744 及以上版本）
P4-02
启动频率持续时间
0.0s～100.0s
P4-03
启动直流制动电流/预励磁电流百分比
0%～100%
P4-04
起动时的直流制动时间/预励磁时间
0.0s～100.0s
若启动直流制动时间设置为 0，则变频器从启动频率开始运行。
若启动直流制动时间不为 0，则先直流制动，然后再从启动频率开始运行。适用小惯性负载，在
启动时电机可能有转动的场合。
启动直流制动只在启动方式为直接启动时有效。此时变频器先按设定的启动直流制动电流进行直
流制动，经过启动直流制动时间后再开始运行。若设定直流制动时间为 0，则不经过直流制动直
接启动。直流制动电流越大，制动力越大。
若启动方式为异步机预励磁启动，则变频器先按设定的预励磁电流 P4-03 预先建立磁场，经过设
VH5 系列通用变频器用户手册 4. 功能参数
95
定的预励磁时间 P4-04 后再开始运行。若设定预励磁时间为 0，则不经过预励磁过程而直接启动。
当电机额定电流小于或等于变频器额定电流的 80%时，是相对电机额定电流为百分比基值；当电
机额定电流大于变频器额定电流的 80%时，是相对 80%的变频器额定电流为百分比基值。
参数
名称
设定范围
P4-05
启动保护选择
0：不保护
1：保护
若 P4-05 设为 1，当变频器启停设为端子启停时断电重启后，启动端子要重新触发一次。
参数
名称
设定范围
P4-06
转速跟踪方式（3740 及以上版本支持）
0：从停机频率开始
1：从工频开始
2：从最大输出频率开始
P4-07
转速跟踪快慢
1～100
为实现对旋转中电机实施平滑无冲击启动。变频器先对电机的转速和方向进行判断，再以跟踪到
的电机频率启动，转速跟踪方式有如下三种：
0：从停电时的频率向下跟踪，通常选用此种方式。
1：工频切换变频时使用，在停电时间较长再启动的情况使用。
2：从最大输出频率向下跟踪，一般发电性负载使用。
P4-07 用于转速跟踪再启动时跟踪的速度，参数设置值越大，跟踪速度越快，但是过大会导致跟
踪效果不可靠。
参数
名称
设定范围
P4-10
转速跟踪闭环电流大小
30%～200%
转速跟踪过程最大电流限制在“转速跟踪电流”设定值范围内。设定值太小，转速跟踪的效果会
变差。
参数
名称
设定范围
P4-19
加减速方式
0：直线加减速
1：连续型 S 曲线加减速
2：断续型 S 曲线加减速
0：直线加减速
输出频率按照直线递增或递减，四种加减速时间（P0-18～P0-19、PC-03～PC-08）可通过多功能
输入端子（P2-00～P2-09）进行选择。
1：连续型 S 曲线加减速
在目标频率固定的情况下，输出频率按照 S 曲线递增或递减。适用于启动或停机需要平缓的场合
使用。
2：断续型 S 曲线加减速
适用于目标频率实时变化、响应快速的场合，输出频率按照 S 曲线实时递增或递减。适用在舒适
感要求较高及实时响应快速的场合。
VH5 系列通用变频器用户手册 4. 功能参数
96
参数
名称
设定范围
P4-20
S 曲线开始段比例
0.0％～（100.0％-P4-21）
P4-21
S 曲线结束段比例
0.0％～（100.0％-P4-20）
选择静态 S 曲线时，参数 P4-20、P4-21 相加的值必须小于等于 100%。

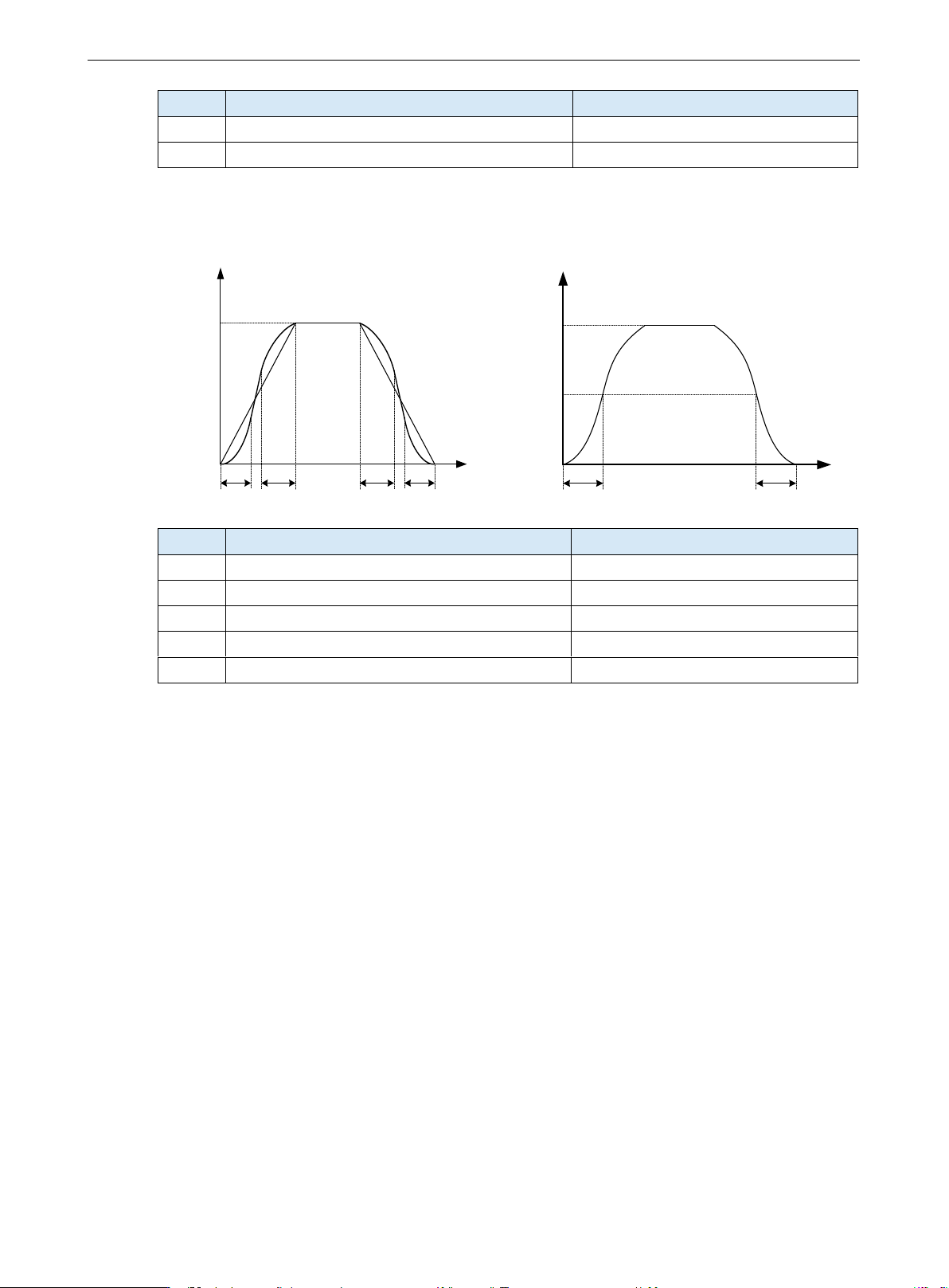

图中 t1 为 P4-20 定义的 S 曲线开始段比例，t2 为 P4-21 定义的 S 曲线结束段比例，t1 与 t2 中间
段的输出频率变化斜率是固定值，为直线加减速。如图中所示。
输出频率Hz
时间t
t1 t1t2 t2
设定频率f
输出频率Hz
时间t
t3 t3
设定频率f
额定频率
fn
参数
名称
设定范围
P4-22
停机方式
0：减速停机；1：自由停机
P4-23
停机时直流制动起始频率
0.00Hz～最大输出频率 P0-13
P4-24
停机时直流制动等待时间
0.0s～100.0s
P4-25
停机时直流制动电流百分比
0%～100%
P4-26
停机时直流制动时间
0.0s～100.0s
停机方式为减速停机时，按照设定的减速时间停机；若设置下限频率 P0-17，则减速到 P0-17 设
置下限频率，之后为自由停机。
直流制动适用先制动再启动自由运行中的电机的场合：适用制动到零速后需要保持力矩的场合，
不适合大惯量负载或快速制动，不适合电机高速运行时制动，不需要配制动电阻。
制动过程：变频器按照设定的减速时间下降，当频率下降到 P4-23 时，等待 P4-24 设定的时间后，
以 P4-25 中设定的电流进行制动，制动时间是 P4-26。制动效果根据实际运行工况而定，若在停
机直流制动时间内没有停机，则停机状态自动切换为自由停机。
