VH5 系列通用变频器用户手 册 6. 选型与尺寸 156 6. 选型与尺寸 6-1. VH5 系列变频器电 气规格 电压等级 变频器型号 输入电源容量 （ kVA ） 输入电流（ A ） 输出电流 （ A ） 适配电机 （ kW ） 380V 50Hz/60Hz VH5-40P7-B 1.5 3.4 2.1 0.75 VH5-41P5-B 3.0 5.0 3.8 1.5 VH5-42P2-B 4.0 5.8 5.1 2.2 VH5-4…
VH5 系列通用变频器用户手册 5. EMC（电磁兼容）
155
噪声传播路径
减小影响对策
线必须与强电电缆相交，二者之间应保持正交。
（2）在变频器输入、输出侧的根部分别安装高频噪声滤波器（铁氧体共模扼流
圈），可以有效抑制动力线的射频干扰。
（3）电机电缆线应放置于较大厚度的屏障中，如置于较大厚度（2mm 以上）的
管道或埋入水泥槽中。动力线套入金属管中，并用屏蔽线接地（电机电缆采用 4
芯电缆，其中一根在变频器侧接地，另一侧接电机外壳）。
①⑦⑧
避免强弱电导线平行布线或一起捆扎；应尽量远离变频器安装设备，其布线应远
离变频器的输入、输出线。信号线和动力线使用屏蔽线。具有强电场或强磁场的
设备应注意与变频器的相对安装位置，应保持距离和正交。
5-1-2. 现场配线与接地
⚫ 变频器到电动机的线缆（U、V、W 端子引出线）应尽量避免与电源线（R、S、T 或 L、N
端子输入线）平行走线。应保持 30 厘米以上的距离。
⚫ 变频器输出 U、V、W 端子三根电机线尽量置于金属管或金属布线槽内。
⚫ 控制信号线应采用屏蔽电缆，屏蔽层与变频器 PE 端相连，靠近变频器侧单端接地。
⚫ 变频器 PE 端接地电缆不得借用其它设备接地线，必须直接与接地板相连。
⚫ 控制信号线不能与强电电缆（R、S、T 或 L、N 与 U、V、W）平行近距离布线，不能捆扎
在一起，保持 20~60 厘米（与强电电流大小有关）以上的距离。如果要相交，则应相互垂直
穿越，如下图所示。
⚫ 控制信号和传感器等弱电接地线必须与强电接地线分别独立接地。
⚫ 禁止在变频器电源输入端（R、S、T 或 L、N）上连接其它设备。
控制信号线
电源线或电动机线
VH5 系列通用变频器用户手册 6. 选型与尺寸
156
6. 选型与尺寸
6-1. VH5 系列变频器电气规格
电压等级
变频器型号
输入电源容量（kVA）
输入电流（A）
输出电流（A）
适配电机（kW）
380V
50Hz/60Hz
VH5-40P7-B
1.5
3.4
2.1
0.75
VH5-41P5-B
3.0
5.0
3.8
1.5
VH5-42P2-B
4.0
5.8
5.1
2.2
VH5-43P7-B
5.9
10.5
9.0
3.7
VH5-45P5-B
8.9
14.6
13.0
5.5
220V
50Hz/60Hz
VH5-20P7-B
1.5
5.6
4.0
0.75
VH5-21P5-B
3.0
9.3
7.0
1.5
VH5-22P2-B
4.5
12.7
9.6
2.2

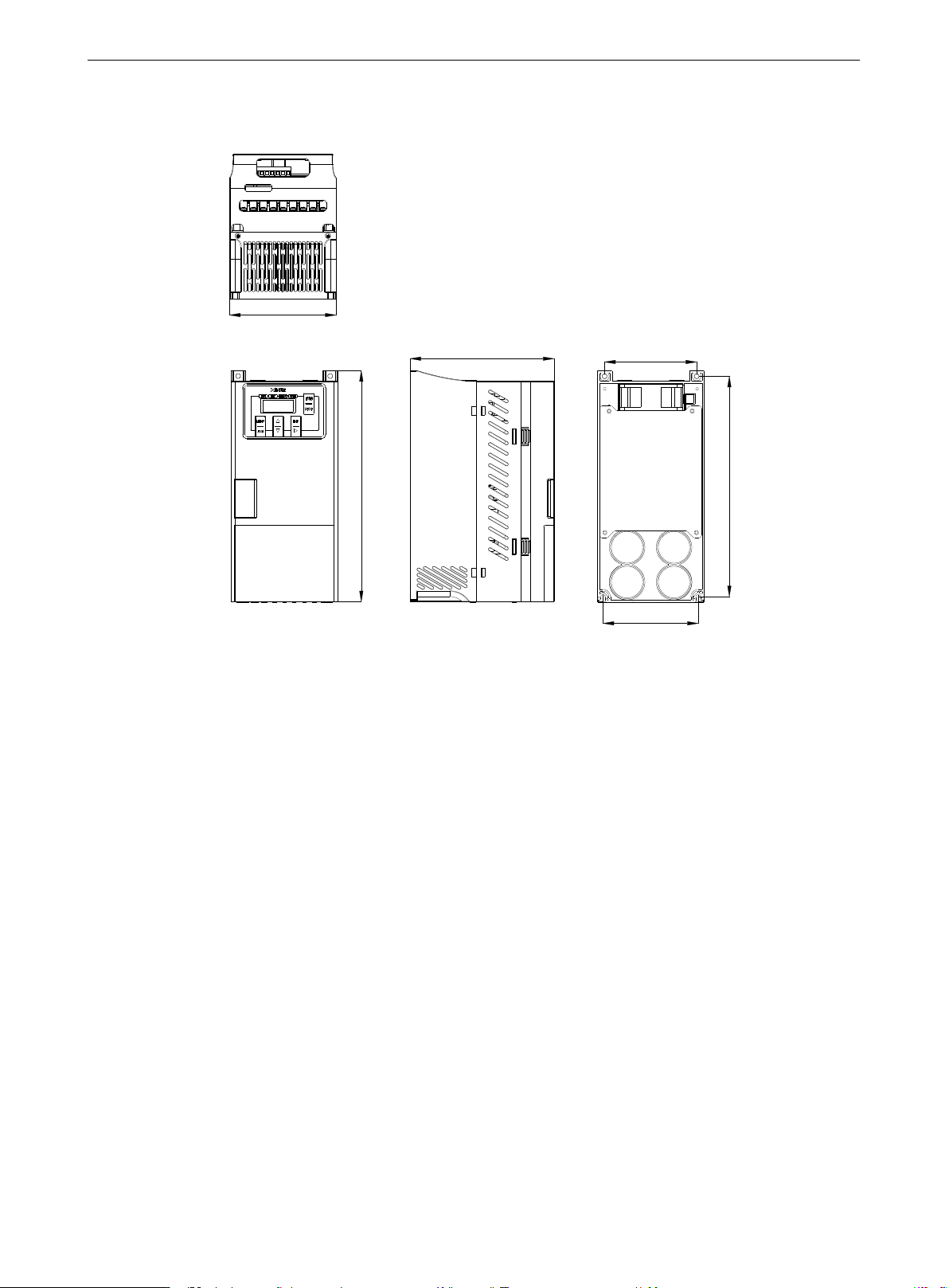

6-2. VH5 系列变频器外形与尺寸
◼ VH5-20P7-B/VH5-21P5-B/ VH5-22P2-B
VH5-40P7-B/VH5-41P5-B/VH5-42P2-B/VH5-43P7-B 单位：mm
188.0
94.0
138.0
W2：83.0
W1：80.0
H1：178.0
安装螺钉均为 M4。
VH5 系列通用变频器用户手册 6. 选型与尺寸
157
◼ VH5-45P5-B 单位：mm
102.0
220.0
138.0
W1：88.0
W2：91.0
H1：210.0
安装螺钉均为 M4。
