VH5 系列通用变频器用户手 册 2. 安装和配线 17 2-4. 控制回路配置及配线 2-4-1. 控制回路 端子说明及功能介绍 1 ） VH5 系列变频器控制端子 X2 X1 X3 X4 Y1 0V AO 485 - 485 + COM 24 V AI GND 10 V TA TB TC 2 ）控制回路端子说明 类别 端子 名称 端子功能说明 通讯 485+ 、 485- RS485 通讯接 口 标准 RS485 通讯接口， 使用双…
VH5 系列通用变频器用户手册 2.安装和配线
16
2-3-3. 主回路端子接线过程
主回路端子接线
输入动力电缆接地线与变频器的接地端子PE直接相连
三相输入电缆连接到R、S、T上，并紧固
将电机电缆的接地线连接到变频器的地线端子上
将电机三相电缆连接到U、V、W端子上，并紧固
将带电缆的制动电阻等选配件连接到指定位置
将所有电缆进行机械固定
变频器电源输入电缆，输出电缆，制动电阻接线端子的紧固力矩见选型与尺寸章节
VH5 系列通用变频器用户手册 2.安装和配线
17
2-4. 控制回路配置及配线
2-4-1. 控制回路端子说明及功能介绍
1）VH5 系列变频器控制端子
X2
X1 X3
X4 Y1 0V AO 485- 485+
COM 24V AI GND 10V
TA TB TC
2）控制回路端子说明
类别
端子
名称
端子功能说明
通讯
485+、485-
RS485 通讯接口
标准 RS485 通讯接口，使用双绞线或屏蔽线
电源
10V-GND
+10V 电源
对外提供+10V 电源，最大输出电流：20mA
一般用于外接电位器调速使用
24V-0V
DC 24V 电源
给端子提供+24V 电源，最大输出电流：100mA
一般用作数字输入输出端子工作电源
不可外接负载
公共端
COM
输入 X 公共端
当使用内部电源驱动 X 端子时：
COM 与 24V 短接形成 NPN 输入
COM 与 0V 短接形成 PNP 输入
当利用外部电源驱动 X 端子时
NPN 型输入接法，COM 接电源 24V+，且与变频
本体 24V 端子断开
PNP 型输入接法，COM 接电源 0V，且与变频本
体 0V 端子断开
模拟量
输入
AI-GND
模拟量输入 AI
由拨码开关选择电压/电流输入
输入电压范围：0～10V（输入阻抗：22kΩ）
输入电流范围：0～20mA（输入阻抗：500Ω）
模拟量
输出
AO-GND
模拟量输出 AO
由拨码开关选择电压/电流输出
电压输出范围：0～10V；外部负载 2kΩ-1MΩ
电流输出范围：0～20mA；外部负载小于 500Ω
数字输
入端子
X1
数字输入端子 1
光耦隔离输入
输入阻抗：R = 2kΩ
输入电压范围 9～30V；兼容双极性输入
X4 端子最高支持 3kHz 的脉冲频率输入
X2
数字输入端子 2
X3
数字输入端子 3
X4
数字输入端子 4
数字输
出端子
Y1
数字输出端子 1
集电极开路输出
输出电压范围：0～24V
输出电流范围：0～50mA
继电器
TA TB TC
输出继电器
可编程定义为多种电器输出端子
VH5 系列通用变频器用户手册 2.安装和配线
18
类别
端子
名称
端子功能说明
输出端
子
TA-TB：常开
TA-TC：常闭
触点容量：
AC250V/2A (COSΦ=1)
AC250V/1A (COSΦ=0.4)
DC24V/1A
变频器投入使用前，应正确进行端子配线和设置控制板上的所有跳线开关。

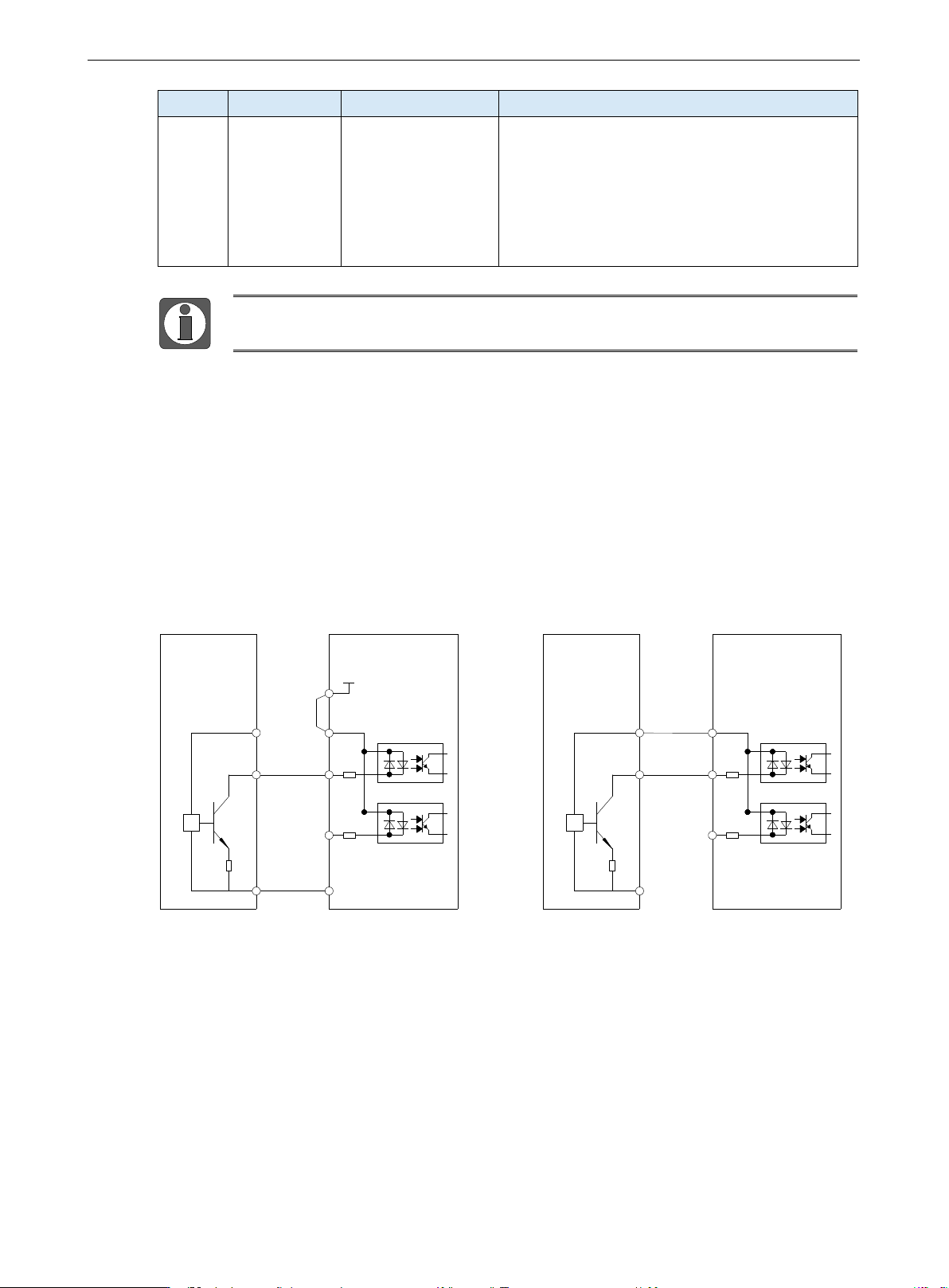

2-4-2. 数字输入输出端子配线
1）数字输入端子
一般需要用屏蔽电缆，而且配线距离尽量短，不要超过 20m。当选用有源方式驱动时，需对电源
的串扰采取必要的滤波措施。建议选用触点控制方式，具体接线图如下：
⚫ 单台变频漏型接线方式
TA2
TB2
TC2
220VAC
COM
X1
0V
+VCC
信号
NPN
0V
外部控制器
24V
内部0V
X2
3.3k
3.3k
X1
+24V
信号
NPN
0V
外部控制器
X2
3.3k
3.3k
使用变频器内部24V电源的漏型接线方法 使用外部24V电源的漏型接线方法
X1
+VCC
信号
PNP
0V
外部控制器
24V
X2
3.3k
3.3k
使用变频器内部24V电源的源型接线方法
COM
X1
X2
3.3k
3.3k
使用外部24V电源的源型接线方法
COM
COM
X1
0V
+VCC
信号
NPN
0V
外部控制器
+24V
3.3k
多台变频器使用变频器内24V电源的漏型接线方法
COM
X1
0V
+24V
3.3k
COM
X1
+24V
信号
NPN
0V
外部控制器
3.3k
多台变频器使用外部24V电源的漏型接线方法
COM
X1
3.3k
VH5
变频器1
VH5
变频器2
VH5
变频器1
VH5
变频器2
COM
X1
3.3k
多台变频器使用变频器24V电源的源型接线方法
X1
3.3k
COM
X1
3.3k
多台变频器使用外部24V电源的源型接线方法
X1
3.3k
VH5
变频器1
VH5
变频器2
VH5
变频器1
VH5
变频器2
NPN
COM
Y1
继电器
二极管
24V
0V
TA2
TB2
TC2
24VDC
+24V
信号
PNP
0V
外部控制器
Y1
VH5
变频器
VH5
变频器
VH5
变频器
VH5
变频器
+24V
信号
PNP
0V
外部控制器
Y1
COM
24V
0V
+24V
信号
PNP
0V
外部控制器
Y1
COM
VH6
变频器
内部24V
内部24V
内部0V
内部24V
内部0V
0V
内部0V
内部24V
COM
使用变频器内部 24V 电源是最常见的一种接线方式。将变频器的 COM 与 24V 短接，将变频器的
0V 与外部控制器的 0V 连接，X 端子与外部控制器的信号端连接，通过回路的通断控制变频器。
如果使用外部 24V，需将变频器的 COM 端与外部 24V 连接，外部电源 0V 经外部控制器控制触
点接到相应的 X 端子。
