VH5 系列通用变频器用户手册 3.操作说明与应用举例

3-1-5. 多功能按键的定义与操作

JOG 按键的功能可以由 P8-00 功能码来定义，用于菜单切换、变频器旋转方向的切换或点动。具

体设置方法请查阅 P8-00 功能码的解释。

3-1-6. 参数快速查阅

VH5 系列的功能码较多，为方便用户快速查找，变频器另外提供了两种快速查找功能码的方法：

（1）将常用的功能码，用户进行挑选定制，最多可定制 32 个，组成一个用户定义的功能码集，

用户通过 PE 组来确定需要显示的功能参数

（2）将与出厂值不同的功能码，变频器自动排列，供用户快速挑选，提供三种功能码查阅方式，

各参数显示方式显示编码为：

参数显示方式

显示

功能参数方式

--A--

用户定制参数方式

--U--

用户更改参数方式

--C--

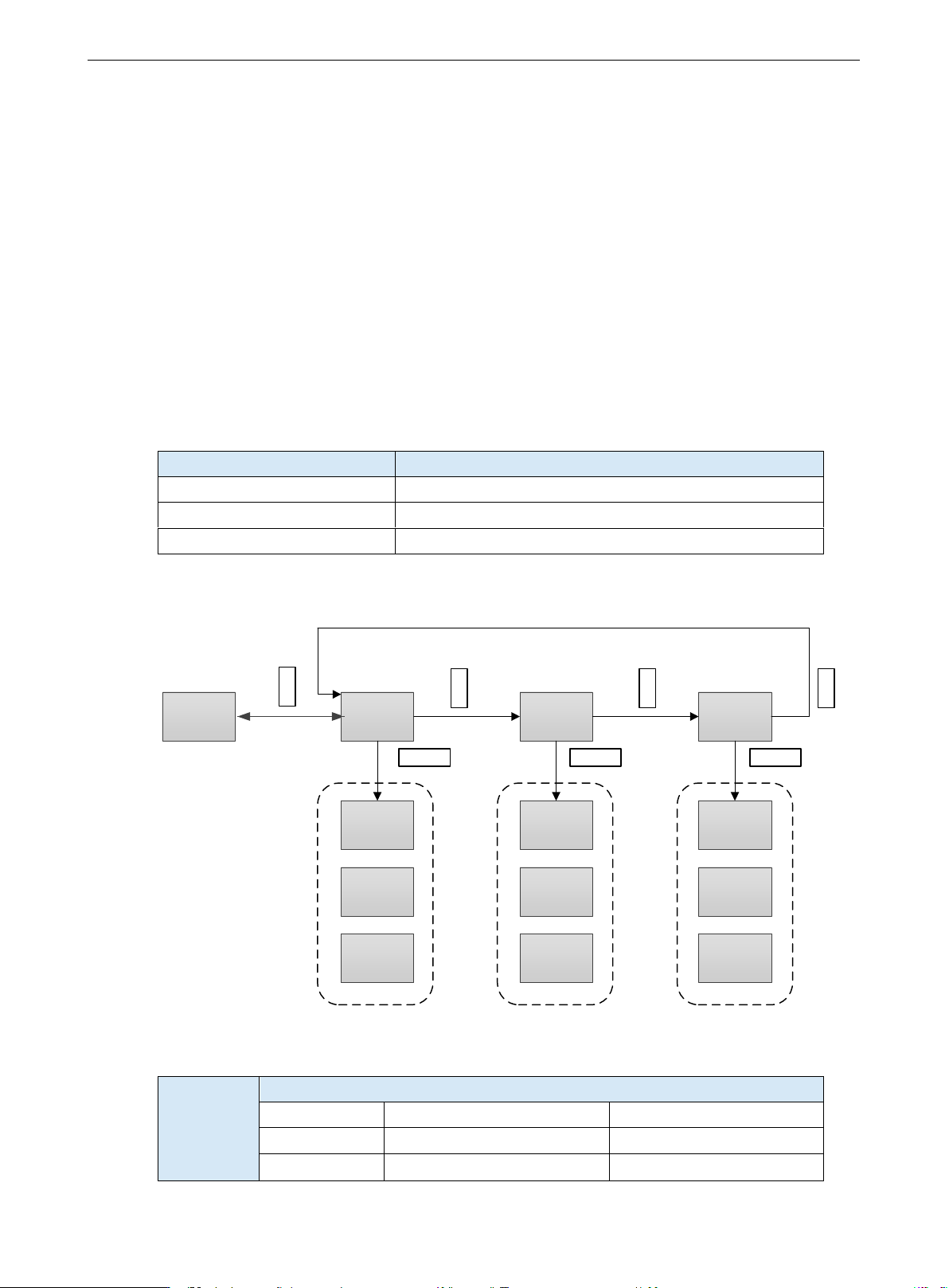

三种功能码显示模式通过面板上的多功能按键进行切换，进入各组的功能码之后的查阅或修改方

法，与前面的键盘操作相同：

50.00 --A-- --U-- --C--

uP0.01

uP0.10

uP0.18

cP0.01

cP0.10

cP0.18

P8-05=x1 P8-05=1x

用户更改模式

（仅列有更改功能码）

用户定制模式

（仅列PE组定制功能码）

基本模式

（全部功能码）

状态模式

（默认画面）

... ... ...

2秒无操作

Ⅰ级菜单

ENT ENT ENT

其中 P8-05 功能码用于用户定制组、用户更改参数组是否显示的控制。

P8-05

出厂值：00

设定值

十位

个位

功能

-C- 组显示选择

-U- 组显示选择

设定范围

0：不显示；1：显示

VH5 系列通用变频器用户手册 3.操作说明与应用举例

基本功能码组

基本功能码组即变频器的全体功能码，进入后即为Ⅰ级菜单，按前面介绍的操作方式仅查询或修

改。

用户定制功能码组

用户定制菜单的设立主要是方便用户对常用的功能参数进行快捷查看和修改。用户定制菜单中参

数的显示形式如“uP0.01”，它表示的是功能参数 P0.01，在用户定制菜单中修改参数与在普通

编程状态下修改相应的参数效果是一样的。

用户定制菜单功能参数来源于 PE 组，由 PE 组选择功能参数，设为 P0.00 则表示未选择，共可设

置 32 个；若进入菜单时显示“NULL”，表示用户定制菜单为空。

用户可根据自己的具体需用对用户定制进行编辑。

用户已更改功能码的组成

用户已更改功能码组中，仅列出了当前的设定值与出厂值不同，已被用户修改过的功能码。这是

由变频器自动生成的列表，便于用户快速访问所修改的功能码。

VH5 系列通用变频器用户手册 3.操作说明与应用举例

3-2. 变频器的上电

3-2-1. 上电后的检查

请按照本说明书“EMC（电磁兼容）”中提供的操作要求进行配线连接。

3-2-2. 初次上电操作

接线及电源检查确认无误后，合上变频器输入侧交流电源开关，给变频器上电，变频器操作键盘

LED 显示开机动态画面，接触器正常吸合，当数码管显示字符变为设定频率时，表明变频器已初

始化完毕，初次上电操作过程如下图所示：

开始

按要求进行配线连接

检查接线是否正确？

检查输入电压是否正确？

显示开机画面

听到接触器吸合声

显示设定频率

上电成功上电失败

检查原因

否

是

否
