VH5 系列通用变频器用户手册 3.操作说明与应用举例
28
基本功能码组
基本功能码组即变频器的全体功能码，进入后即为Ⅰ级菜单，按前面介绍的操作方式仅查询或修
改。
用户定制功能码组
用户定制菜单的设立主要是方便用户对常用的功能参数进行快捷查看和修改。用户定制菜单中参
数的显示形式如“uP0.01”，它表示的是功能参数 P0.01，在用户定制菜单中修改参数与在普通
编程状态下修改相应的参数效果是一样的。
用户定制菜单功能参数来源于 PE 组，由 PE 组选择功能参数，设为 P0.00 则表示未选择，共可设
置 32 个；若进入菜单时显示“NULL”，表示用户定制菜单为空。
用户可根据自己的具体需用对用户定制进行编辑。
用户已更改功能码的组成
用户已更改功能码组中，仅列出了当前的设定值与出厂值不同，已被用户修改过的功能码。这是
由变频器自动生成的列表，便于用户快速访问所修改的功能码。
VH5 系列通用变频器用户手册 3.操作说明与应用举例
29
3-2. 变频器的上电
3-2-1. 上电后的检查
请按照本说明书“EMC（电磁兼容）”中提供的操作要求进行配线连接。
3-2-2. 初次上电操作

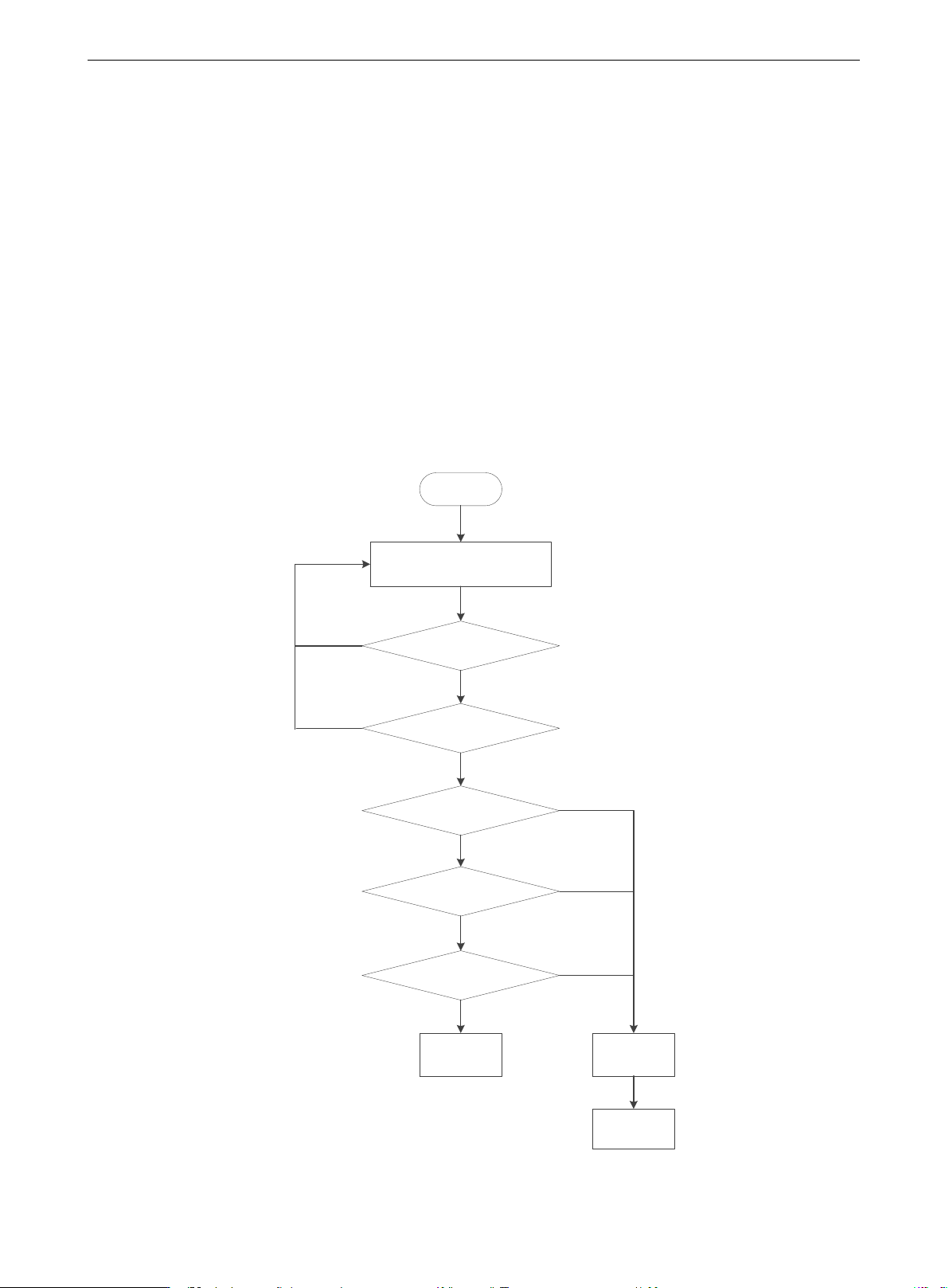

接线及电源检查确认无误后，合上变频器输入侧交流电源开关，给变频器上电，变频器操作键盘
LED 显示开机动态画面，接触器正常吸合，当数码管显示字符变为设定频率时，表明变频器已初
始化完毕，初次上电操作过程如下图所示：
开始
按要求进行配线连接
检查接线是否正确？
检查输入电压是否正确？
显示开机画面
听到接触器吸合声
显示设定频率
上电成功 上电失败
检查原因
否
否
是
是
是
是
是
否
否
否
VH5 系列通用变频器用户手册 3.操作说明与应用举例
30
3-2-3. 开始调试
开始
安装变频器并接线
遵守安全措施，接通电源
参数初始化，并根据应用要求设置控制模式
1、设置启动命令、频率给定方式
2、针对启动命令和频率源不同方式，进行对应功能设置
3、进行启动、停止的过程功能设置
4、进行信号输出功能设置
控制模式选择
流程
SVC控制 VF控制
