VH5 系列通用变频器用户手册 4. 功能参数
77
参数
名称
设定范围
P0-04
辅助频率源 B 输入通道选择
0～11
P0-05
频率源叠加选择
个位：频率源选择
0：主频率源 A
1：主辅频率源运算结果（十位决定）
2：主频率源 A 和辅频率源 B 切换
十位：主辅频率源运算关系
0：A+B
1：A-B
2：max(A,B)
3：min(A,B)
辅助频率通道在使用方法上与 P0-03 主频率输入通道类似。
1、主频率源 A（P0-05=0）
变频器的设定频率由主频率源 A 的设置值设定；
2、A+B（P0-05=1）
变频器的设定频率由主频率源 A 的设置值和辅频率源 B 的和设定；
3、A-B（P0-05=11）
变频器的设定频率由主频率源 A 的设置值和辅频率源 B 的差值设定；
4、max(A,B)（P0-05=21）
变频器的设定频率由主频率源 A 和辅频率源 B 中的较大值设定；
5、min(A,B)（P0-05=31）
变频器的设定频率由主频率源 A 和辅频率源 B 中的较小值设定；
6、A*B/P0-13（3750 及以上版本支持）（P0-05=41）
变频器的设定频率由主频率源 A 和辅频率源 B 的乘积再除上 P0-13 最大输出频率的值设定；
7、主频率 A 和辅频率源 B 切换（P0-05=2）
变频器由 P2-00~P2-06 选择 11 频率源切换的对应 X 端子状态，决定当前变频器以主频率源 A 或
者辅频率源 B 为设定频率，当对应端子无效时，则以主频率源 A 运行，若对应端子有效时，则
以辅频率源 B 运行。
当频率源叠加选择（P0-05 个位为 1），即变频器运行频率由主频率 A 与辅频率 B
叠加给定时；
⚫ 辅频率输入通道为数字给定（P0-04=0 或 1），预置频率（P0-10）不再起作用，
用户通过键盘、按键（或 X 端子的 UP、DOWN）进行的频率调整，直接在主
频率的基础上调整。
⚫ 辅频率输入通道为模拟量给定（P0-04=3），输入设定的 100%对应辅频率源 B
范围，通过 P0-06 和 P0-07 进行设置。
⚫ 主辅频率源不能设置为同一个通道，否则容易引起混乱。
参数
名称
设定范围
P0-06
辅助频率源 B 范围选择
0：相对于最大输出频率
1：相对于主频率源 A
P0-07
辅助频率源 B 范围
0%～150%
VH5 系列通用变频器用户手册 4. 功能参数
78
当频率源选择为“频率叠加”时（P0-05 个位为 1），这两个参数用来确定辅助频率源的调节范
围。
P0-06 用于确定辅助频率源范围所对应的对象，可选择相对于最大输出频率，也可以相对于主频
率源 A，若选择为相对于主频率源，则辅助频率源的范围将随着主频率 A 的变化而变化。
参数
名称
设定范围
P0-09
叠加时辅助频率源偏置的数字设定
0.00Hz～最大输出频率（P0-13）
该参数只在频率源选择为主辅运算时有效（P0-05 个位为 1）。
当频率源为主辅运算时，P0-09 作为偏置频率，与主辅运算结果叠加作为最终频率设定值，使频
率设定更加灵活。
参数
名称
设定范围
P0-10
预置频率
0.00Hz～最大输出频率（P0-13）
当频率输入通道设定为数字设定时，该参数值为变频器的频率数字设定初始值。
参数
名称
设定范围
P0-11
频率指令小数点
（3740 及以上版本支持）
1
1 位小数点
2
2 位小数点
范围 1～2，参数默认选择 2：两位小数点，修改成 1：一位小数点。
参数
名称
设定范围
P0-12
数字设定频率停机记忆选择
0
不记忆
1
记忆
记忆与不记忆指的是运行过程中通过键盘 、按键（或 X 端子的 UP、DOWN）进行的频率调整，
停机时是否记忆改变后的频率。当选择不记忆时，停机后频率回到 P0-10（预置频率）的设定值。
选择记忆时，只适用于正常停机，若运行中突然断电当再次上电后频率是不记忆的。
参数
名称
设定范围
P0-13
最大输出频率
50.00Hz～600.00Hz
用来设定变频器最高输出频率。
参数
名称
设定范围
P0-14
上限频率源
0
P0-15 设定
1
AI（3744 版本及以上）
2
AI（3744 版本以下）
4
PULSE 脉冲设定
5
通讯给定
默认上限频率由 P0-15 设定，也可以用模拟量（AI）、此时运行频率到达上限频率时，保持上限
频率运行。模拟量、PULSE 设定上限频率源参考 P2-18～P2-70。
VH5 系列通用变频器用户手册 4. 功能参数
79
参数
名称
设定范围
P0-15
上限频率
下限频率 P0-17～最大输出频率 P0-13
设定上限频率，设定范围下限频率（P0-17）～最大输出频率（P0-13）。
参数
名称
设定范围
P0-16
上限频率偏置
0.00Hz～最大输出频率（P0-13）
当上限频率源 P0-14 设置为模拟量设定时，P0-16 作为设定值的偏置量，将该偏置频率与 P0-14
设定上限频率值相加，作为最终上限频率的设定值。
参数
名称
设定范围
P0-17
下限频率
0.00Hz～上限频率频率（P0-15）
设定下限频率，0.00Hz～上限频率频率（P0-15）。
参数
名称
设定范围
P0-18
加速时间 1
0～65000s（PC-09=0）
0.0～6500.0s（PC-09=1）
0.00～650.00s（PC-09=2）
P0-19
减速时间 1
0～65000s（PC-09=0）
0.0～6500.0s（PC-09=1）
0.00～650.00s（PC-09=2）

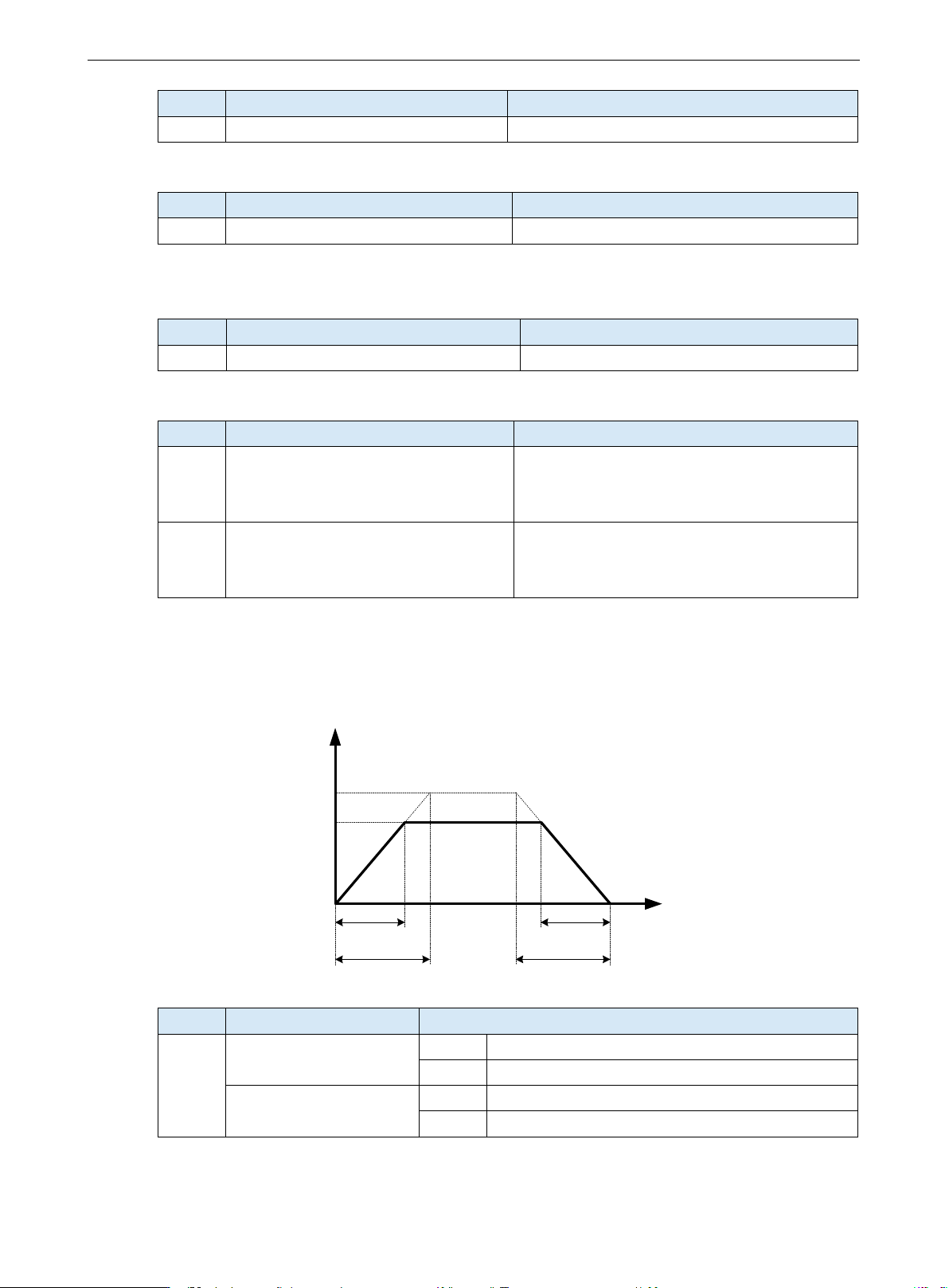

加速时间指变频器从 0Hz 加速到加减速基准频率（PC-10）所需时间，同样，减速时间，是指从
加减速基准频率减速到 0Hz 所需时间；如图所示，t1、t3 为实际加减速时间，t2、t4 为设定加减
速时间。
VH5 提供 4 组加减速时间，其他三种加减速时间（PC-03～PC-08）与此相同。
输出频率Hz
时间t
t1
t2
t3
t4
基准频率
设定频率
实际加速时间
设定加速时间
实际减速时间
设定减速时间
参数
名称
设定范围
P0-20
个位：运行方向
0
默认方向运行
1
与默认方向相反方向运行
十位：一键禁止反转
0
无效
1
一键禁止所有反方向运行（3720 及以上版本支持）
U、V、W 中任意两相的相序实现电机旋转方向的转换，一键禁止反转功能仅 3720 及以上版本支
