3- 97 SER04989020 調整第 3 章 3 3.4 光学系 2 章の保守・点検項目に記載しているように、画像認識装置の光学系は定期的な清掃が必要です。また、各カメラやレーザーユニットの調整をする前にも、光学系の清掃をしてください。カメラレンズに付いたホコリや汚れを取り除くときは、付属の綿棒にアルコールを含ませて、レンズの表面を軽く拭いてください。（有機溶剤は使用しないでください。） ■ 光学系の清掃 20…

SER04989020

調整

第

章

3.3.3 ノズル位置

下記の手順でノズル位置を求めます。

バックライトを右側に移動し、両ヘッドにタイプ31 ノズルを

付けます。

前述の「3.3.2 レーザー認識高さ」の「1. ユーティリティーによる粗調整」

のStep 1 と 2 を参照してください。

「ノズル位置」を調整します。

1.「3/3/B1 調整項目選択」→「レーザーユニット」を選択実行しします。

2.「ノズル位置」を選択し、[ENTER]キーを押します。

3. メッセージを確認し、[ENTER]キーを押します。

60443327-00

<<<ｱﾌﾟﾘｹｰｼｮﾝ>>> 3/ﾒﾝﾃﾅﾝｽ/M 

<<ﾓｰﾄﾞ>> 3/ﾏｼﾝ調整 

<ｺﾏﾝﾄﾞﾘｽﾄ> B/ﾌｧｲﾙ操作

B1 調整項目選択

調整・検査対象



ﾚｰｻﾞｰﾕﾆｯﾄ

対象指定

ﾚｰｻﾞｰ認識高さ

ﾉｽﾞﾙ位置



[ENTER]キーを押して、測定を開始します。

両ヘッドのノズルが回転しレーザースキャンされ、結果が操作ディスプレイの

右上に下図のように表示されます。

60443328-00

<<ﾓｰﾄﾞ>> 3/ﾏｼﾝ調整 

A508

<<<結果>>>

ﾚｰｻﾞｰﾕﾆｯﾄの調整結果を表示します。

調整結果を残したい場合[ENTER] ｷｰを、

破棄したい場合[ESC] ｷｰを押してください。

注) まだ調整結果はﾌｧｲﾙには保存されていません。

ﾚｰｻﾞｰﾕﾆｯﾄ

ﾉｽﾞﾙ1 位置 123.25

ﾉｽﾞﾙ2 位置 205.32

[ENTER]キーを押して、調整結果を残します。

結果を破棄したい場合は、 [ESC]キーを押してください。

調整結果を保存します。

「B2/ 調整後データ保存」または「B0/ データ保存後終了」を選択してくださ

い。

（保存したくない場合は、「B3/ 調整前データ復活」または「B7/ 強制終了」を

選択してください。）

SER04989020

調整

第

章

3.4 光学系

2 章の保守・点検項目に記載しているように、画像認識装置の光学系は定期的な

清掃が必要です。また、各カメラやレーザーユニットの調整をする前にも、光学

系の清掃をしてください。

カメラレンズに付いたホコリや汚れを取り除くときは、付属の綿棒にアルコール

を含ませて、レンズの表面を軽く拭いてください。（有機溶剤は使用しないでく

ださい。）

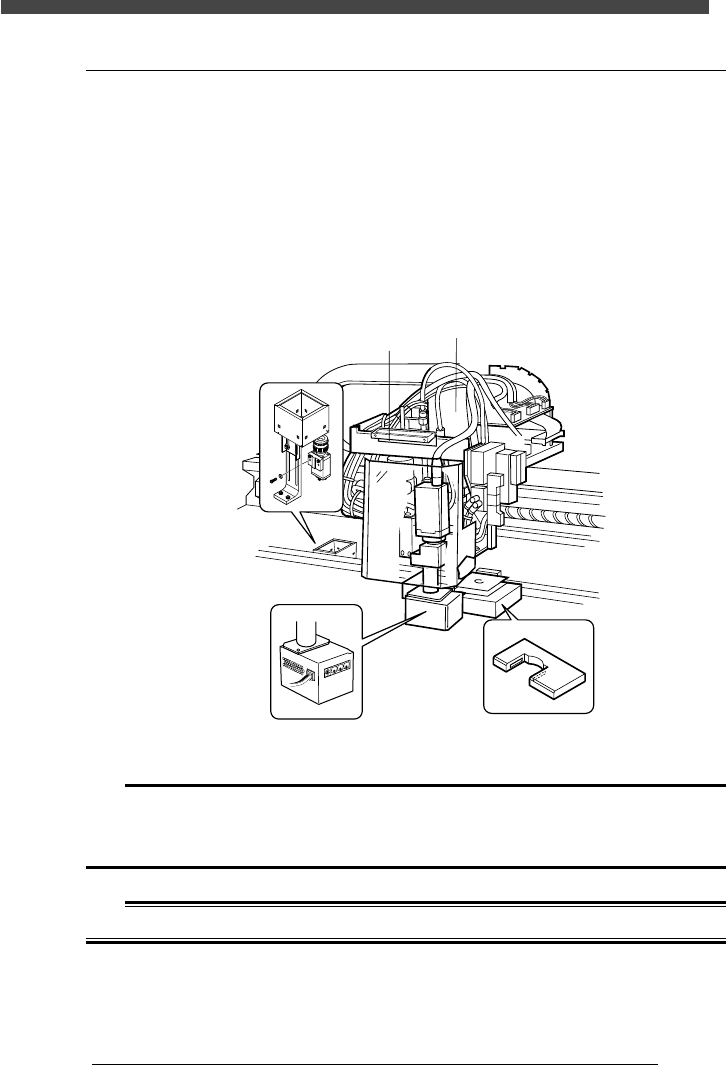

■ 光学系の清掃

20443301-00

ヘッド部



ヘッド部移動用ハンドル



シングル認識カメラ



移動カメラ



レーザーユニット

注意

光学系の清掃時に、カメラの光軸に影響するような強い力を加えないように注意してください。画

像処理関係の調整が狂う場合があります。ヘッド部を手で移動させるときは、必ずヘッド部のハン

ドルを利用してください。

警告

必ず非常停止ボタンを押してから、光学系の清掃をしてください。

SER04989020

調整

第

章

4. フィーダープレート

フィーダープレート位置の調整は、各ヘッドの部品吸着率に直接影響する基本的

な調整項目です。

4.1 フィーダープレートの平行調整

フィーダープレートはボルトでフィーダーベースに固定されており、通常の使用

条件で、このフィーダープレートの位置調整が必要になることはありません。し

かし、再マウントが必要になった場合などは、X 軸との平行度を調整しながら固

定します。同じ部品のテープフィーダーを2 本用意してください。

一般的な調整の場合、2125チップ部品または1608 チップ部品を使用すれば十

分です。微調整は、次項の「4.2 フィーダープレートのティーチング」で行いま

す。）

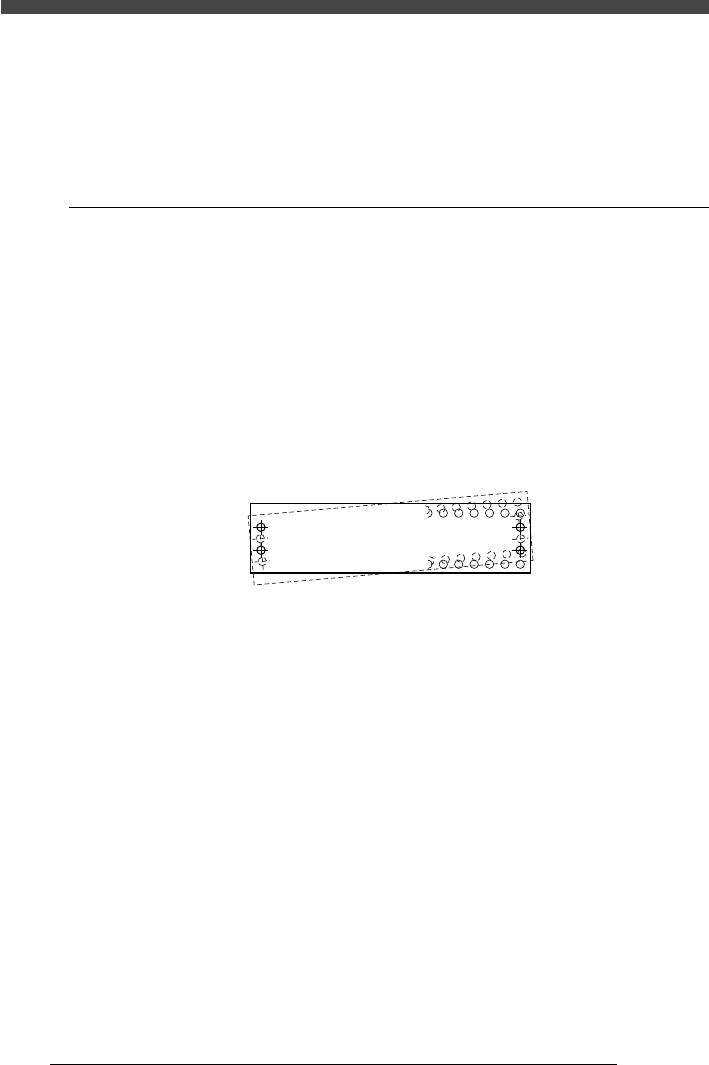

■ フィーダープレート（上面図）

10043401-00

非常停止ボタンを押します。

ヘッドにノズルが付いていることを確認します。

小型チップ部品用のノズル（例えばタイプ31）を勧めます。

フィーダープレートをフィーダーベースに仮止めします。

前後左右の位置調整ができるように、4 カ所の座ぐり穴のそれぞれの中央部で

固定ボルトを仮締めします。

テープフィーダー2 本をフィーダープレートにセットします。

必ず同じタイプのテープフィーダーと部品を使ってください。

後述のフィーダープレートの固定ボルト締め付け作業の邪魔にならない範囲

で、2 本テープフィーダーをできるだけ離してセットしてください。

（例えば、フィーダープレートの両端部から2 ∼ 3 ピッチ分内側の位置）

安全を確認して、非常停止を解除します。

非常停止ボタンを回転解除し、[READY]ボタンを押してください。
