3- 127 SER04989020 調整 第 3 章 6 6.3.2 Z 軸ソフトリミットの設定 Z 軸ソフトリミットは、プラス側・マイナス側ともメカリミットから 1.00mm 内側に設定します。ただし、プラス側（下方向 ）はノズル交換に影響しないこ と、マイナス側（上方向 ）はバックライトに干渉しないことが優先されます。 下記の手順で Z 軸のソフトリミットを設定します。 ■ Z 軸移動許可領域 20043613-01 A B C …
3-
126
SER04989020
調整
第
3
章
6
7
ソフトリミットを入力します。
メカリミットから 0.5mm 減算、または加算した値を同じ欄へ入力します。
プラス側は減算、マイナス側は加算した値を入力してください。
8
調整データを保存します。
[ESC]キーを押してから、「B2 調整後データ保存」または「B0 データ保存後
終了」を選択実行してください。(保存したくない場合は、「B3 調整前データ復
活」または「B7 強制終了」を選択実行してください。）
3-
127
SER04989020
調整
第
3
章
6
6.3.2 Z軸ソフトリミットの設定
Z 軸ソフトリミットは、プラス側・マイナス側ともメカリミットから 1.00mm
内側に設定します。ただし、プラス側（下方向 ）はノズル交換に影響しないこ
と、マイナス側（上方向 ）はバックライトに干渉しないことが優先されます。
下記の手順で Z 軸のソフトリミットを設定します。

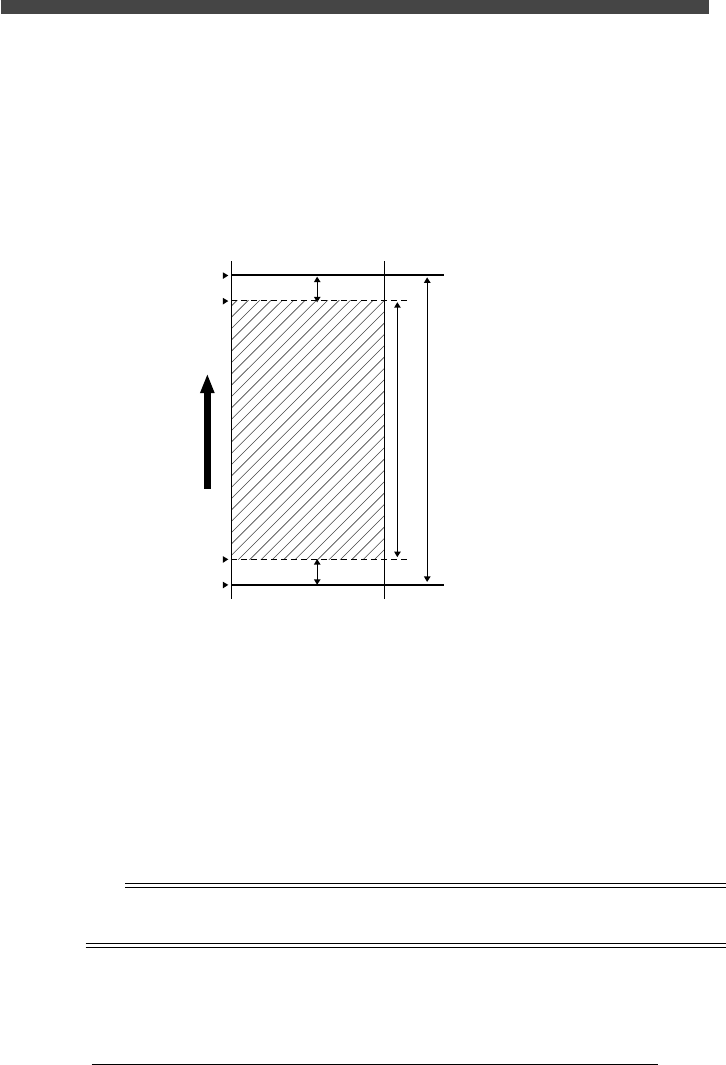

■ Z 軸移動許可領域
20043613-01
AB
C
1.00
1.00
D
E
F
＜上＞
＜下＞
原点復帰方向
A: 構造的可動領域
B: 移動許可領域
C: マイナス側ソフトリミット
D: プラス側ソフトリミット
E: マイナス側メカリミット
F: プラス側メカリミット
e
1
非常停止ボタンを押してから、Z 軸を移動させます。
手でZ 軸を上または下に移動させて、メカニカルストッパーに押し当てます。
プラス側を設定する場合は下方向、マイナス側の場合は上方向に移動させてく
ださい。
2
安全を確認して、非常停止を解除します。
非常停止ボタンを回転解除し、[READY]ボタンを押してください。
e
参考
以下の手順（Step 3∼6）は非常停止状態のままでも行うことができます。非常停止中であること
を知らせる警告画面が現われた場合は、どれかのキーを押すとクリアできます。
3-
128
SER04989020
調整
第
3
章
6
3
ティーチングの実行条件を設定します。
1.「3/3/B4 ティーチング実行条件」を選択実行します。
2. ティーチングユニットを選択します。
Z1 軸を調整する場合は「ヘッド1」、Z2 軸の場合は「ヘッド2」を選んで
ください。
3. 運転速度を選択します。
「スピード1」∼「スピード5」のどれでもかまいません。
4
ソフトリミット画面を開き、押し当て位置（メカリミット）を
ティーチングします。
1.「3/3/B1 調整項目選択」→「ソフトリミット」を選択実行します。
2. 矢印キーを使って、カーソルをこれから設定する項目に合わせます。
Z1 軸を調整する場合は「Z1/MAIN」、Z2 軸の場合は「Z2/MAIN」を選
び、Step 2 で移動させた「方向」に合わせてください。
3. [F10]キーを2回押して、ティーチングを実行します。
カーソルを合わせた数値が変化します。この値がメカリミットです。
0
■ Z 軸ソフトリミット設定画面
60443614-00
軸 ﾌﾟﾗｽ方向
22.90
23.00
ﾏｲﾅｽ方向
0.16
0.05
初期位置
0.00
0.00
初期移動
18.72
18.00
編集中 編集対象 ｿﾌﾄﾘﾐｯﾄ
Z1/MAIN
Z2/MAIN
5
ソフトリミットを入力します。
メカリミットから 1.00mm 減算、または加算した値を同じ欄に入力します。
プラス側は減算、マイナス側は加算した値を入力してください。
6
調整データを保存します。
[ESC]キーを押してから、「B2 調整後データ保存」または「B0 データ保存後
終了」を選択実行してください。（保存したくない場合は、「B3 調整前データ
復活」または「B7 強制終了」を選択実行してください。）
