SER04989020_YVL88II Service_J - 第166页
3- 145 SER04989020 調整 第 3 章 7 2 部品の供給形態（使用フィーダー）を変更します。 オプションのトレイチェンジャーを使用しない（Q F P を手で吸着させる）と きは、対象部品の使用フィーダーを変更する必要があります。 1. Step 1 の画面で [F3] キーを押してから、 「部品情 報」を選択実行します。 3 2 . カーソルを対象部品（登録 No. 10） に合わせ、 [TAB] キーを押します。 3…
3-
144
SER04989020
調整
第
3
章
7

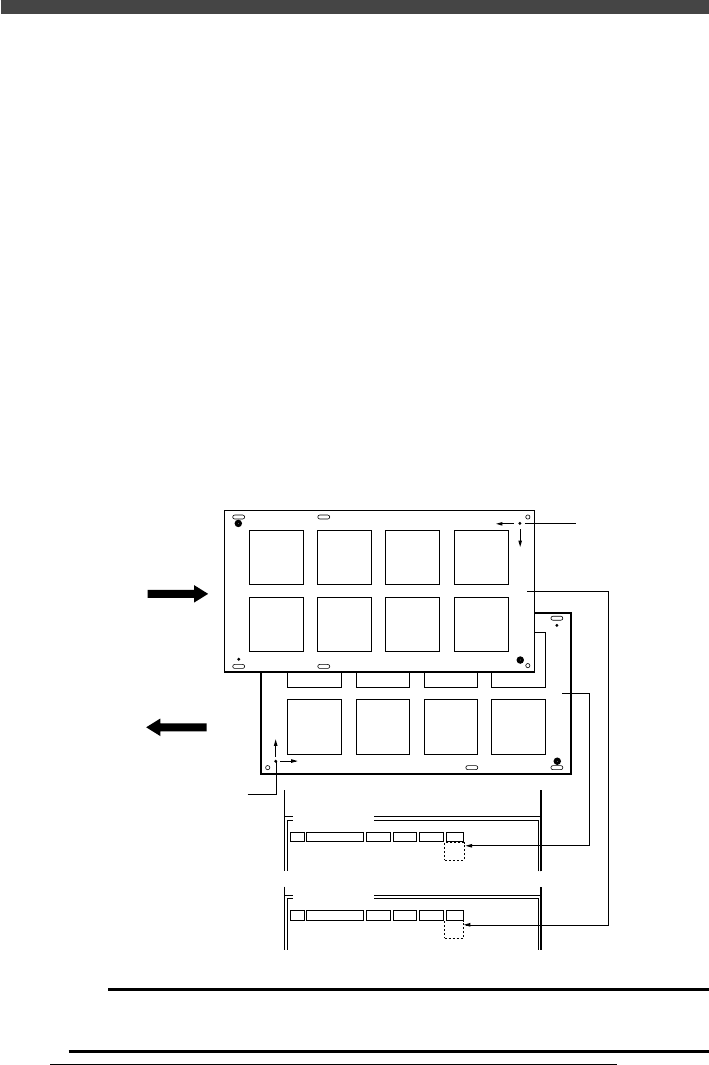

7.2.2 搭載準備
基板と部品を準備したら、調整対象のヘッド1 で搭載作業ができるように、基
板の「ブロックリピート」の確認と、「部品情報」、「搭載情報」を修正します
1
基板データのコンベア流れ方向を確認します。
1. 前述の「部品情報」画面で[F3]キーを押してから、「ブロックリピート情
報」を選択実行します。
3
2. 右→左流れの場合、RightFlow（R=0 度搭載）ブロックが「実行」、
LeftFlow（R=180度搭載）ブロックが「スキップ」に指定されていること
を確認します。（左→右流れの場合は、逆の設定となります。）実行/ ス
キップの切替えは、[SPACE] [INS] または [DEL]キーを押します。
c
■ コンベア流れ方向とブロックリピートの関係
20443708-01
基板：CUK_92001_1
編集：＊ﾌﾞﾛｯｸﾘﾋﾟｰﾄ
XYR実行ﾌﾞﾛｯｸｺﾒﾝﾄ
0.00
180.00
0.00
225.0
Rigth Flow
Left Flow
0.00
113.0
No.
1
2
実行
ｽｷｯﾌﾟ
YAMAHA MOTOR CO.,LTD. IM DIVISION
TEST BOARD CUK-92001-1
YAMAHA MOTOR CO.,LTD. IM DIVISION
TEST BOARD CUK-92001-1
基板：CUK_92001_1
編集：＊ﾌﾞﾛｯｸﾘﾋﾟｰﾄ
XYR実行ﾌﾞﾛｯｸｺﾒﾝﾄ
0.00
180.00
0.00
225.0
Rigth Flow
Left Flow
0.00
113.0
No.
1
2
ｽｷｯﾌﾟ
実行
<<<ｱﾌﾟﾘｹｰｼｮﾝ>>> 2/ﾃﾞｰﾀM
<<ﾓｰﾄﾞ>> 1/ﾃﾞｰﾀ編集
+X
+Y
+X
+Y
0°搭載180°搭載
0°搭載 180°搭載
基板原点
左→右流れ
右→左流れ
基板原点
c
注意
コンベア流れ方向が「左→右」仕様の場合や、「右→左」仕様でも基板の上下を逆にして搬入させ
るときは、基板原点と座標のプラス/マイナス方向が変わりますので注意してください。
3-
145
SER04989020
調整
第
3
章
7
2
部品の供給形態（使用フィーダー）を変更します。
オプションのトレイチェンジャーを使用しない（QFP を手で吸着させる）と
きは、対象部品の使用フィーダーを変更する必要があります。
1. Step 1 の画面で[F3]キーを押してから、「部品情報」を選択実行します。
3
2. カーソルを対象部品（登録 No. 10）に合わせ、[TAB]キーを押します。
3. 「ユーザー定義情報」の「部品供給形態」を「テープ」、「フィーダータイ
プ」を「8mm テープ」などに変更します。
kc
60443709-00
基板
編集
編集項目
ﾕｰｻﾞｰ定義情報
：
：
：
：
：
：
：
：
：
：
：
：
1
2
3
4
5
6
7
8
9
10
11
<<<ｱﾌﾟﾘｹｰｼｮﾝ>>> 2/ﾃﾞｰﾀ/M
<<ﾓｰﾄﾞ>> 1/ﾃﾞｰﾀ編集
：
：
CUK_92001_1
部品情報
No.
部品名 ｺﾒﾝﾄ
ﾃｰﾌﾟ
8mm ﾃｰﾌﾟ
しない
QFP 30mm用
反射&透過
自動
0
781
20
278.94
-5.00
QFP208-p0.50
固定部品参照
部品供給形態
ﾌｨｰﾀﾞｰﾀｲﾌﾟ
ﾃﾞｰﾀﾍﾞｰｽ番号
最適化の実行
使用ﾉｽﾞﾙ
認識装置
ﾌｨｰﾀﾞｰｾｯﾄ番号
ﾌｨｰﾀﾞｰ位置計算
吸着位置 Xmm
吸着位置 Ymm
このデータを
変更する
サブ画面
3
フィーダーセット番号を指定します。
Step 2 と同じ「ユーザー定義情報」サブ画面で、フィーダーセット番号
（QFP の吸着位置）を指定します。
1. 矢印キーで編集カーソルを「フィーダーセット番号」に移動し、QFP を手
で吸着させやすい前側フィーダーの位置（4 ∼ 47）を指定します。
2. 次に編集カーソルを「フィーダー位置計算」に移動し、[SPACE] [INS] また
は [DEL]キーを押して「自動」を選択します。
c
60443768-00
基板
編集
編集項目
ﾕｰｻﾞｰ定義情報
：
：
：
：
：
：
：
：
：
：
：
：
1
2
3
4
5
6
7
8
9
10
11
<<<ｱﾌﾟﾘｹｰｼｮﾝ>>> 2/ﾃﾞｰﾀ/M
<<ﾓｰﾄﾞ>> 1/ﾃﾞｰﾀ編集
：
：
CUK_92001_1
部品情報
No.
部品名 ｺﾒﾝﾄ
ﾃｰﾌﾟ
8mm ﾃｰﾌﾟ
する
QFP 30mm用
反射&透過
自動
0
781
30
469.00
10.00
QFP208-p0.50
固定部品参照
部品供給形態
ﾌｨｰﾀﾞｰﾀｲﾌﾟ
ﾃﾞｰﾀﾍﾞｰｽ番号
最適化の実行
使用ﾉｽﾞﾙ
認識装置
ﾌｨｰﾀﾞｰｾｯﾄ番号
ﾌｨｰﾀﾞｰ位置計算
吸着位置 Xmm
吸着位置 Ymm
これらのデータを
設定する
3-
146
SER04989020
調整
第
3
章
7
4
「装着動作」を指定します。
1. [F4]キーを押してサブ画面を「吸装着情報」に切り替え、カーソルを「装
着動作」に移します。
4
2. [SPACE] [INS] または [DEL]キーを押して、「装着動作」を「FINE タイプ」
に指定します。
c
60443711-00
基板
編集
編集項目
吸装着情報
：
：
：
：
：
：
：
：
：
：
：
：
：
：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
<<<ｱﾌﾟﾘｹｰｼｮﾝ>>> 2/ﾃﾞｰﾀ/M
<<ﾓｰﾄﾞ>> 1/ﾃﾞｰﾀ編集
：
：
CUK_92001_1
部品情報
No.
部品名 ｺﾒﾝﾄ
0.3
0.20
0.20
特殊返却処理
2
FINEﾀｲﾌﾟ
20
100
通常ﾁｪｯｸ
0.5
0.2
10
10
QFP208-p0.50
吸着角度 °
吸着
ﾀｲﾏｰ s
装着ﾀｲﾏｰ s
吸着高さ mm
装着高さ mm
廃棄方法
ﾘﾄﾗｲ回数
装着動作
装着
ｽﾋﾟｰﾄﾞ %
吸着
ｽﾋﾟｰﾄﾞ %
真空
ｾﾝｻﾁｪｯｸ
吸着真空圧 %
装着真空圧 %
サブ画面
このデータを
変更する
n
要点
「装着動作」設定には、「通常」・「QFPタイプ」・「FINEタイプ」の3種類があります。最初は
「FINEタイプ」で調整を行います。「FINEタイプ」での調整が終了した後、「装着動作」を
「QFPタイプ」に変えて再度調整します。
