2 -
7
SER04989020
点検・保守
第
2
章
2
2.2.3 毎月
40442004-01
移動カメラLED照明
X軸ボールネジ
X軸リニアガイド
Y軸ボールネジ
Y軸リニアガイド
Z軸ラック&
ピニオン
R軸ドライブベルト
W軸ボールネジ
フィーダーバルブ
搬送ベルト
LEDが切れていないか確認する。交換する場合は、
ユニットで交換する。
異物やホコリを除去し、グリスを手で薄く塗る。
異物やホコリを除去し、グリスを手で薄く塗る。
異物やホコリを除去し、グリスを手で薄く塗る。
異物やホコリを除去し、グリスを手で薄く塗る。
動きを確認し、必要ならばラック部にグリスを手で
薄く塗る。
磨耗状態、テンションの確認を行う。
必要ならば、テンションの調整を行う。
異物やホコリを除去し、グリスを手で薄く塗る。
正常に作動するか、確認する。
磨耗状態、テンションの確認を行う。
必要ならば、ベルトの交換、テンションの調整を行
う。
3章 2.2.1
ユニット名 作業内容
備考
2.2.4 6ヶ月
40042005-00
ユニット名 作業内容 備考
エアフィルター
フロッピーディスク
ドライブ
W軸タイミング
ベルト
エアガンを使って汚れを除去します。
汚れがひどい場合には交換します。
市販のクリーニングディスクでドライブをきれいに
します。
磨耗状態、テンションの確認を行う。
必要ならば、ベルトの交換、テンションの調整を行
う。
2章 3.2
2 -
8
SER04989020
点検・保守
第
2
章
3
3. 保守パーツ
保守パーツに関しては、下記のように弊社または代理店の指定する潤滑グリス、
純正部品を使用してください。
3.1 グリス・マシン油
40042001-00
メーカー NSK SHELL 共同石油 出光石油
品名/型式
増調材
ちょう度
滴点
動作温度
NSK1 アルバニアNo.2
リチウム
約272∼280
約182℃∼198℃
約-25℃∼+130℃
ユニルーブNo.2
ダフニーエポ
ネックスNo.2
2 -
9
SER04989020
点検・保守
第
2
章
3

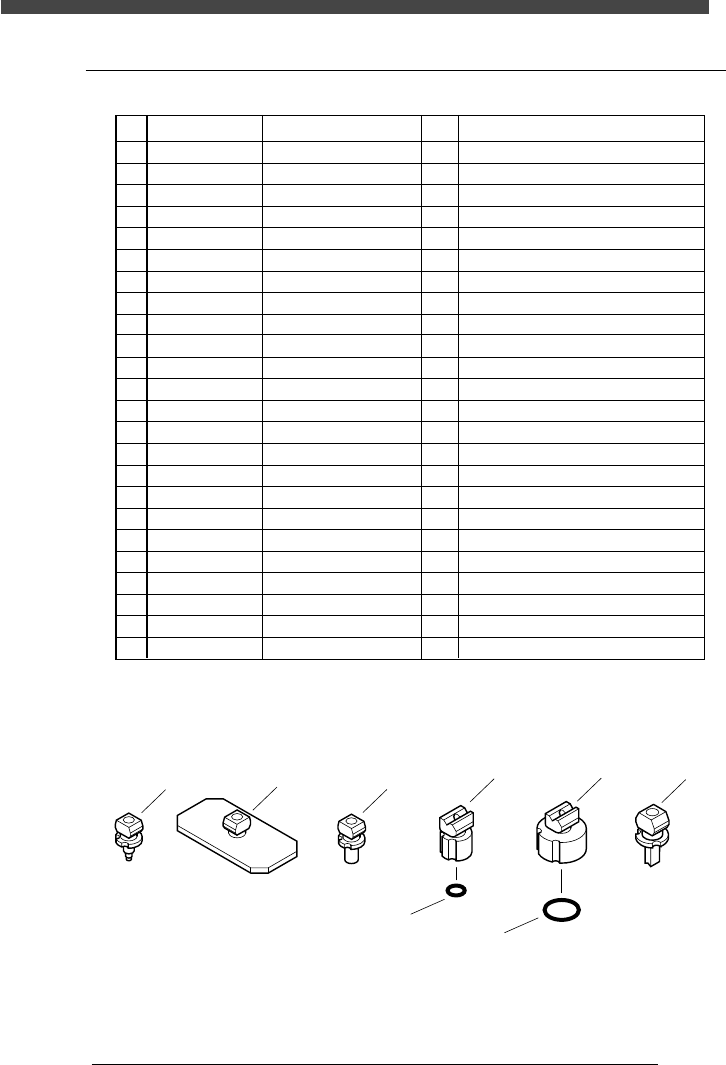

3.2 消耗部品リスト
40442006-01
KM0-M711A-03X
KM0-M711B-01X
KM0-M711C-02X
KM0-M711D-00X
KG7-M711D-C0X
KM0-M711E-00X
KG7-M711E-C0X
KG7-M71AB-A0X
KG7-M7137-A0X
KG7-M7169-00X
KG7-M7173-A0X
KM0-M7182-A0X
KM1-M7163-20X
KH5-M7182-C0X
KH5-M7182-D0X
KG7-M7181-00X
KG7-M7149-00X
99009-06600
KG7-M7186-01X
KH5-M7116-00X
KG7-M7116-00X
KG2-M3407-A0X
K46-M4889-00X
KM0-M9129-00X
NOZZLE A
NOZZLE B COMP
NOZZLE C
NOZZLE D COMP
O-RING P4
NOZZLE E COMP
O-RING P9
NOZZLE AB 
LEAF SPRING
SCREW
HOLDER, NOZZLE COMP.
VALVE
VALVE
FILTER
O-RING
VALVE
WASHER, THRUST
CIRCLIP
SPRING, SHAFT
BELT, HEAD 1
BELT, HEAD 2
AIR JOINT
BULB 1
BELT, CONVEYOR
Sel.
Sel.
Sel.
Sel.
Sel.
Sel.
Sel.
Sel.
4
4
2
2
2
2
2
1
4
2
2
1
1
Sel.
3
2
ノズル TYPE 31
ノズル TYPE 32-1
ノズル TYPE 32-2
ノズル TYPE 33
Oリング(TYPE 33 用)
ノズル TYPE 34
Oリング(TYPE 34 用)
ノズル TYPE 35
ノズル固定用板バネ
ノズル固定板バネ止めネジ
ノズル取付バフィング部
真空発生器単体
真空破壊バルブ
フィルター(真空発生器用)
Oリング(真空発生器用)
バックライト移動用バルブ
Ｚ軸用スラストワッシャー
Ｚ軸Ｅリング
シャフト固定部バネ
R1軸用ベルト
R2軸用ベルト
フィーダープレート部ジョイント
表示灯用電球
コンベアベルト(搬送用)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
No. 部品番号 部品名称 数量 備 考
Sel. : 注文時に数量を指定してください。
■ 標準ノズル形状
10442001-01
1
3
2
4
5
7
6
8
