3-
163
SER04989020
調整
第
3
章
7
7.3.3 搭載フィードバック：「ADJUST_CHIP」
部品を搭載したら実装状態を評価し、その結果に基づいて「搭載フィードバッ
ク」ユーティリティで微調整します。
1
最初に、R 方向のズレ量を調べます。
0 度で搭載した部品の傾き角度θを求めてください。
目視では実装状態の評価が難しい場合、拡大鏡を使うか、基板をコンベアに固
定して移動カメラで映像を観察してください。
反時計回りに傾いている場合：+ 値の傾き
時計回りに傾いている場合 ：- 値の傾き
■ R 方向ズレ
20443756-00
θ
部品
理想的な搭載位置
0°搭載
180°搭載
2
「搭載フィードバック」を実行します。
1.「3/3/B1 調整項目選択」→「搭載フィードバック」を選択します。
2.「レーザー」→「全体の傾き」を選択します。
60443757-00
<<<ｱﾌﾟﾘｹｰｼｮﾝ>>> 3/ﾒﾝﾃﾅﾝｽ/M
<<ﾓｰﾄﾞ>> 3/ﾏｼﾝ調整
<ｺﾏﾝﾄﾞﾘｽﾄ> B/ﾌｧｲﾙ操作
B1 調整項目選択
調整・検索対象
搭載ﾌｨｰﾄﾞﾊﾞｯｸ
認識装置
ﾋﾞｼﾞｮﾝ
ﾚｰｻﾞｰ
調整対象
全体の傾き
X,Y位置ずれ
角度の補正
3-
164
SER04989020
調整
第
3
章
7
3
[ENTER]キーを押して、次のステップへ進みます。
調整を中止する場合は、[ESC]キーを押してください。
4
傾き角度を入力し、[ENTER]キーを押します。
Step 1 の評価結果より、傾き角度を入力してください。
60443758-00
<<ﾓｰﾄﾞ>> 3/ﾏｼﾝ調整
A571
ﾚｰｻﾞｰ認識で搭載した部品の傾きを修正します。
この調整は部品を調整用のﾃｽﾄﾎﾞｰﾄﾞ上へ、ﾚｰｻﾞｰ認識にて
0度・・・
A584
部品の傾きを入力して下さい。
部品がﾊﾟﾀｰﾝからどれだけ回転しているかという角度を入力
します。・・・
A585
入力した傾きを確認して下さい。
認識装置： ﾚｰｻﾞｰ
角度 ： 0.00
・・・
ﾚｰｻﾞｰ
X方向 Y方向
角度 (deg. ) 0.02
Step 5
Step 4
Step 3
5
入力した値を確認して、再度 [ENTER]キーを押します。
入力値に基づいて、自動的に補正値が計算されます。
6
調整結果を保存します。
「B2 調整後データ保存」または「B0 データ保存後終了」を選択実行してくだ
さい。（保存したくない場合は、「B3 調整前データ復活」または「B7 強制終
了」を選択実行してください。）
7
搭載フィードバックによる微調整の効果を確認します。
再び部品を搭載して、実装状態を確認してください。
傾き角度が0 になるまで、上記手順を繰り返してください。
3-
165
SER04989020
調整
第
3
章
7
8

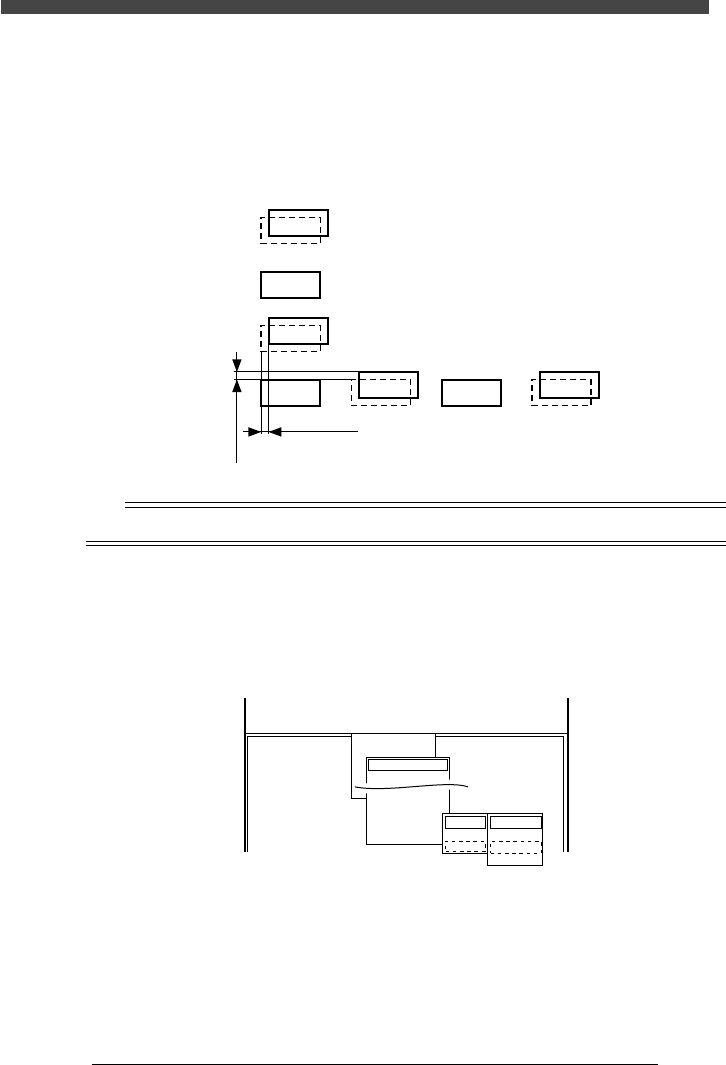

次に、XY 方向のズレ量を評価します。
0 度と180 度で搭載した部品どうしの位置ズレ量を調べてください。
目視での評価が難しい場合は、拡大鏡を使うか、基板をコンベアに固定して移
動カメラで映像を観察してください。
■ XY 方向ズレ量
20443759-00
180°
180°
Y方向のズレ
X方向のズレ
0°搭載
180°搭載
0°
180°
0°
n
要点
ズレ量は部品のサイズを基準にして求めてください。
9
「搭載フィードバック」を実行します。
今度は、「搭載フィードバック」→「レーザー」→「X,Y 位置ずれ」を選択し
てください。
60443760-00
<<<ｱﾌﾟﾘｹｰｼｮﾝ>>> 3/ﾒﾝﾃﾅﾝｽ/M
<<ﾓｰﾄﾞ>> 3/ﾏｼﾝ調整
<ｺﾏﾝﾄﾞﾘｽﾄ> B/ﾌｧｲﾙ操作
B1 調整項目選択
調整・検索対象
搭載ﾌｨｰﾄﾞﾊﾞｯｸ
認識装置
ﾋﾞｼﾞｮﾝ
ﾚｰｻﾞｰ
調整対象
全体の傾き
X,Y位置ずれ
角度の補正
0
[ENTER]キーを押して、次のステップに進みます。
調整を中止したい場合は、[ESC]キーを押してください。
q
ヘッド番号を入力し、[ENTER]キーを押します。
部品搭載に使用したヘッド1 を入力してください。
