Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q'ty Remarks Rev. Rank Level No. Part No. Part Name Q'ty Remarks Rev. Rank Level
1 KHY-M3401-01 PLATE,FEEDER 60 1 /
Í
39 91312-03018 BOLT HEX.SOCKET HEAD 16 M3X18
2 KHY-M3405-S0 STAND ;1/2 SET 1 /
Í
40 91312-03016 BOLT HEX.SOCKET HEAD 12 M3X16
3 /
Í
41 91312-03010 BOLT HEX.SOCKET HEAD 4 M3X10
4 KHY-M340C-01 PLATE,FRONT 2 /
Í
42 91312-03006 BOLT HEX.SOCKET HEAD 4 M3X6
5 KHY-M371R-00 RAIL GUIDE 12P 5 /
43 98702-03006 SCREW FLAT HEAD 90
6 KHY-M340F-00 BRACKET,BOARD 2 /
Í
44 98902-03006 SCREW BINDING HEAD 16
7 KHY-M4476-16 FDR.CTRL.BOARD ASSY 2 /
Í
45 92902-06200 WASHER PLAIN 4
8 KHY-M37E1-00 LIGHT GUIDE 4 /
Í
46 92902-08600 WASHER PLAIN 6
9 KHY-M37E1-10 LIGHT GUIDE,L 2 /
Í
47 $NK-3N NYLON CLIP 4 /
10 KHY-M37E1-20 LIGHT GUIDE,R 2 /
Í
48 90990-11J003 SCREW,PAN HEAD W/W 4
11 KHY-M340G-00 SHAFT GUIDE 2 /
Í
49 KHY-M6187-00 FAN MOTOR ASSY 4 /
Í
12 KHY-M340H-01 PLATE,INDICATOR 1 /
Í
50
13 KHY-M349J-40 LABEL,INDICATOR 1 1-30 /
51
14 KHY-M379L-00 LABEL,LED 2 /
52
15 KHY-M379K-01 LABEL,LED POSI. 2 /
53
16 KHY-M340J-00 PLATE,CONNECTOR 1 /
Í
54
17 KHY-M66TE-00 HNS,F.CTRL - FDR. 60 /
Í
55
18 KHY-M372M-00 SCREW,STAD 120 /
Í
56
19 KHY-M340K-03 BRACKET,MANIFOLD 1
/
Í
57
20 KHY-M372R-00 GUIDE,FEEDER UNDER 5 /
Í
58
21 KHY-M372P-00 SUPPORT,LEVER 60 /
Í
59
22 KHY-M372S-01 SPRING,SUPPORT 60 /
Í
60
23 KHY-M340N-01 COVER,BOARD 2 /
Í
61
24 90990-42J047 JOINT 2
/
Í
62
25 $UBD6-4 JOINT 1 /
Í
63
26 $USD8-6 JOINT 1 /
Í
64
27 65
28 KHY-M34J1-00 BLOCK,FEEDER POSI. 2 /
Í
66
29 KHY-M3430-10 LABEL,FEEDER 60-12P 1 1-60 /
67
30 99480-06020 PIN,PARALLEL 4 /
Í
68
31 99480-06012 PIN,PARALLEL 4 /
Í
69
32 99480-04012 PIN,PARALLEL 2 /
Í
70
33 91312-08020 BOLT HEX.SOCKET HEAD 6 M8X20 71
34 91312-06020 BOLT HEX.SOCKET HEAD 4 M6X20 72
35 91312-06018 BOLT HEX.SOCKET HEAD 4 M6X18 73
36 91312-06012 BOLT HEX.SOCKET HEAD 4 M6X16 74
37 91312-06012 BOLT HEX.SOCKET HEAD 18 M6X12 75
38 91312-04008 BOLT HEX.SOCKET HEAD 8 M4X8 76
KKD/KKJ-1204
3
1

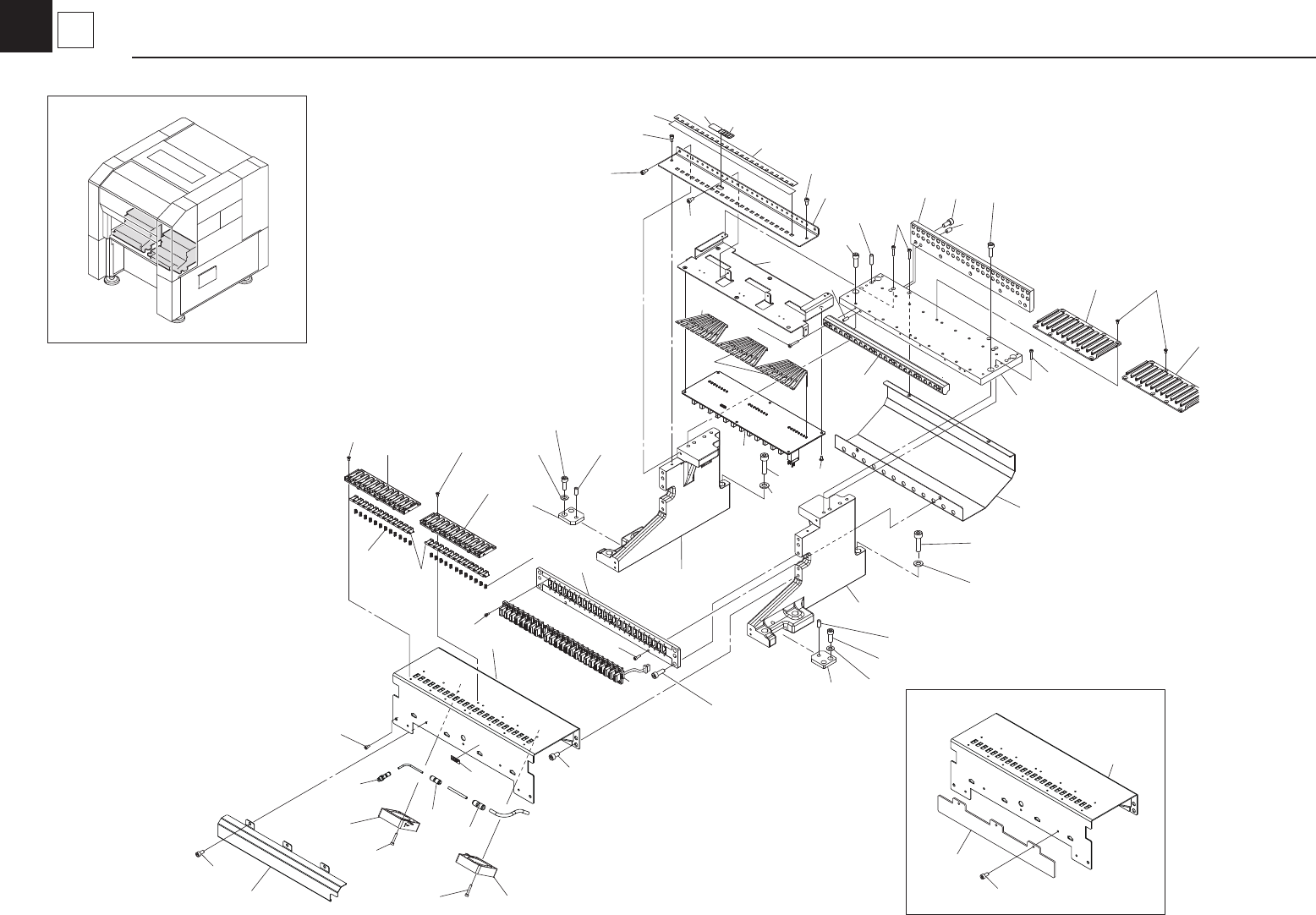

Feeder Holder (60)
Feeder Holder
13
14
15
32
42
30
42
39
22
24
51
51
23
23
54
48
37
17
46
57
3
17
54
48
56
50
37
31
24
7
3
56
50
29
42
28
28
44
39
44
27
26
44
6
5
49
38
41
46
18
49
37
20
51
20
19
53
8
NON Tape Cutter
40
21
8
10
35
1
38
47
45
30
43
58
43
36
KKD/KKJ-1204
3
2
Feeder Holder (24)
Feeder Holder
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q'ty Remarks Rev. Rank Level No. Part No. Part Name Q'ty Remarks Rev. Rank Level
1 KJH-M3401-01 PLATE, FEEDER 12-24 1
/
Í
39 91312-03006 BOLT HEX. SOCKET HEAD 14
2 40 91312-03006 BOLT HEX. SOCKET HEAD 2
3 KKJ-M3405-S1 STAND ;1/2 SET 1
/
Í
41 91312-03016 BOLT HEX. SOCKET HEAD 6
4 42 91312-03018 BOLT HEX. SOCKET HEAD 14
5 KJH-M340F-02 BRACKET, 2,BOARD 1
/
Í
43 91312-04006 BOLT HEX. SOCKET HEAD 4
6 KJH-M340H-02 PLATE,INDICATOR 1
/
Í
44 91312-04008 BOLT HEX. SOCKET HEAD 10
7 KJH-M340J-00 PLATE, CONNECTOR 1 /
Í
45 KHY-M349J-40 LABEL,INDICATER 1 /
8 KJH-M340K-02 BRACKET,MANIFOLD 1
/
Í
46 91312-06012 BOLT HEX. SOCKET HEAD 9
9 47 KHY-M3430-00 LABEL,FEEDER 24-12P 1 /
10 KJH-M340N-02 COVER,BOARD 1
/
Í
48 91312-06018 BOLT HEX. SOCKET HEAD 4
11 49 91312-06020 BOLT HEX. SOCKET HEAD 12
12 50 91312-08030 BOLT HEX. SOCKET HEAD 6
13
90990-42J047 JOINT
2
/
Í
51 98702-03006 SCREW, FLAT HEAD 36
14
$UBD6-4
JOINT
1
/
Í
52 98902-03004 SCREW, BINDING HEAD 12
15
$USD8-6 JOINT
1
/
Í
53 98902-03006 SCREW, BINDING HEAD 6
16 54 92902-06200 WASHER, PLAIN 4
17 KHY-M34J1-00 BLOCK, FEEDER POSI. 2 /
Í
55 92902-04600 WASHER, PLAIN 4
18 KHY-M371A-01 PLATE, FRONT 1 /
Í
56 92902-08600 WASHER, PLAIN 6
19 KHY-M371B-00 SHAFT GUIDE 1 /
Í
57 91312-06016 BOLT HEX.SOCKET HEAD 4
20 KHY-M371R-00 RAIL GUIDE 12P 2 /
58 KJH-M340K-00 COVER,PLATE 1 1
21 KHY-M372M-00 SCREW, STAD 48 /
Í
59
22 KHY-M372P-00 SUPPORT, LEVER 24 /
Í
60
23 KHY-M372R-00 GUIDE,FEEDER UNDER 2 /
Í
61
24 KHY-M372S-01 SPRING, SUPPORT 24 /
Í
62
25 63
26 KHY-M379K-01 LABEL,LED POSI. 1 /
64
27 KHY-M379L-00 LABEL,LED 1 /
65
28 KHY-M37E1-00 LIGHT GUIDE 3 /
Í
66
29 KHY-M4476-06 FDR.CTRL.BOARD ASSY 1 /
Í
67
30 KHY-M6187-00 FAN MOTOR ASSY 2 /
Í
68
31 KHY-M66TE-00 HNS, F. CTRL - FDR. 24
/
Í
69
32 KV8-M3758-00 SEAL DUMP 1 /
70
33 KJJ-M3T0X-20 STAY L 1 /
Í
71
34 KJJ-M3T0X-30 STAY R 1 /
Í
72
35 99480-04012 PIN, PARALLEL 1 /
Í
73
36 KHY-M3T25-10 VALVE COVER 2 1
/
74
37 99480-06012 PIN, PARALLEL 3 /
Í
75
38 99480-06020 PIN, PARALLEL 4 /
Í
76
Rev. :It is the parts which a change was in in the past. Please be careful at the time of the parts ordering.
Rev.: 過去に変更が入った部品を示します。部品発注時は注意してください。
KKD/KKJ-1204
3
2
Feeder Holder (24)
Feeder Holder
