KKD/KKJ-1204
7
1

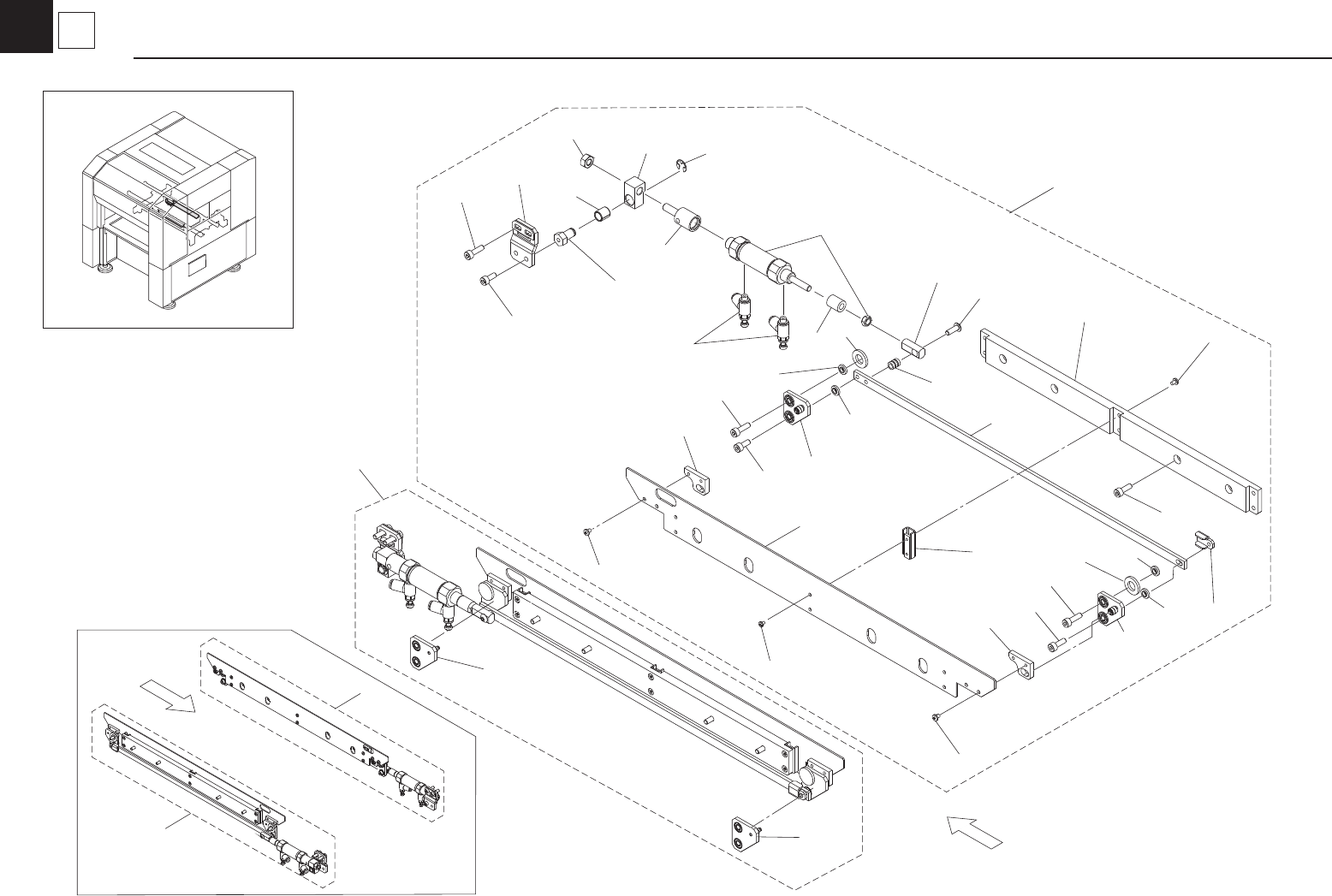

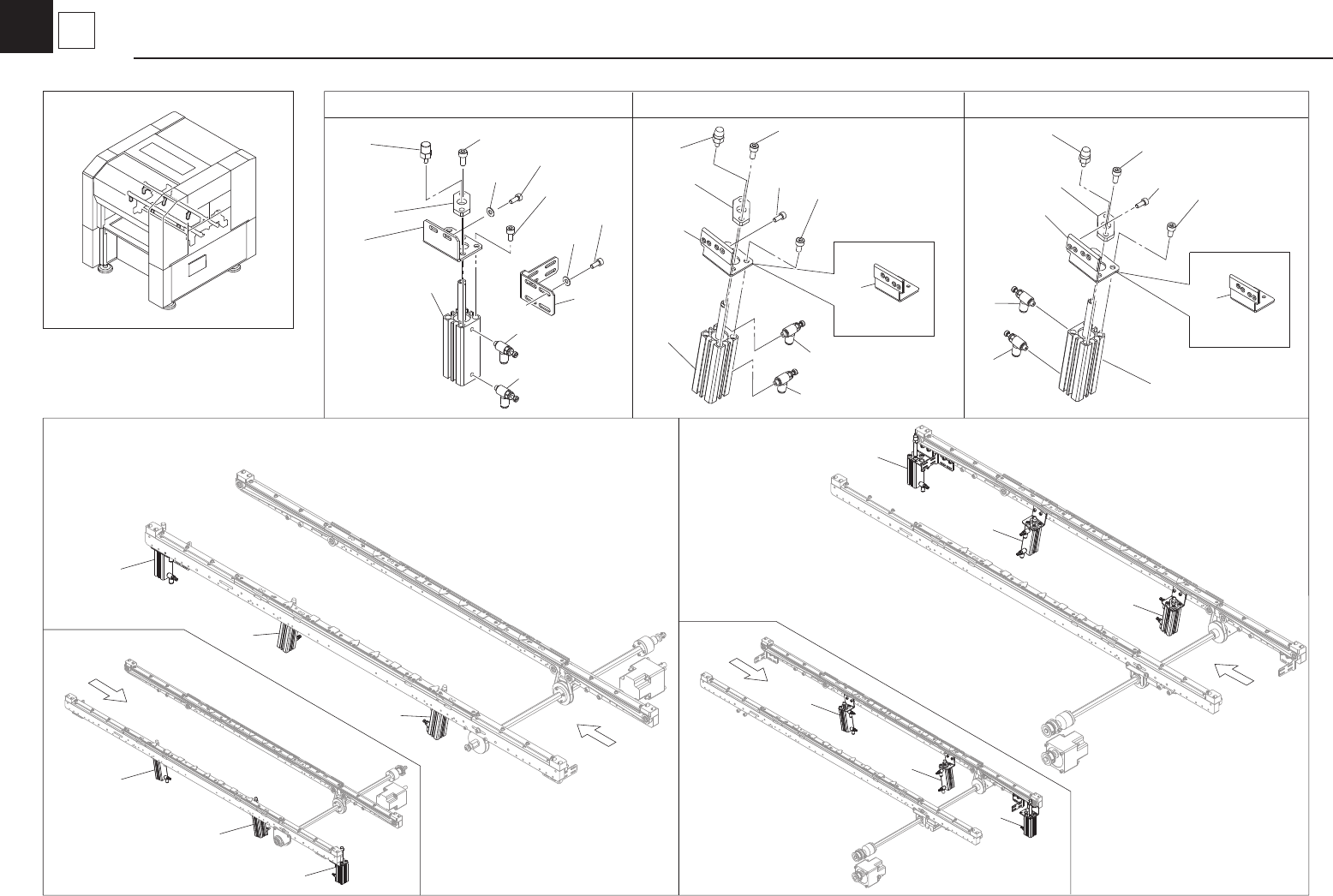

Stopper(Exit/Sub/Main)
Conveyor
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q'ty Remarks Rank Level No. Part No. Part Name Q'ty Remarks Rank Level
1 KHY-M9281-01 BRKT.,CYLINDER 2 R>L /
39
2 KHY-M9281-11 BRKT.,CYLINDER 2 L>R /
40
3 KHW-M9282-00 STOPPER,SUB 2 /
41
4 KHY-M9166-A0 CYLINDER,MAIN ASSY. 1 B
Í
42
5 KHY-M9284-00 PLATE,STOPPER 2 /
43
6 KHW-M9274-A0 SPEED CONTROLLER 2 /
44
7 91312-04010 BOLT HEX.SOCKET HEAD 4 M4X10 45
8 91312-05010 BOLT HEX.SOCKET HEAD 2 M5X10 46
9 91312-05012 BOLT HEX.SOCKET HEAD 2 M5X12 47
10 KHY-M9238-A0 CYLINDER,SUB.ASSY. 1 B
48
11 KHY-M912A-01 BRKT.,SENSOR 1 /
Í
49
12 KHY-M9271-00 PLATE,STOPPER 1 /
50
13 KHW-M9272-00 STOPPER,EXIT 1 /
51
14 KHY-M9273-00 CYLINDER 1 B
52
15 92903-04200 WASHER PLAIN 4 53
16 54
17 55
18 56
19 57
20 58
21 59
22 60
23 61
24 62
25 63
26 64
27 65
28 66
29 67
30 68
31 69
32 70
33 71
34 72
35 73
36 74
37 75
38 76
