Maßband für y-Ac hse tauschen Montageanleitung HS-50 Ausgabe 01/99 12 à Arbeitshandsch uhe anz iehen. à Beginnend auf d er rec hten S eite des Autom aten mit dem S t echbeitel (Pos. 2 in Ab b 3 - 2) das y-Maßban d (Pos. …
Montageanleitung HS-50 Maßband füry-Achse tauschen
Ausgabe 01/99
11
3

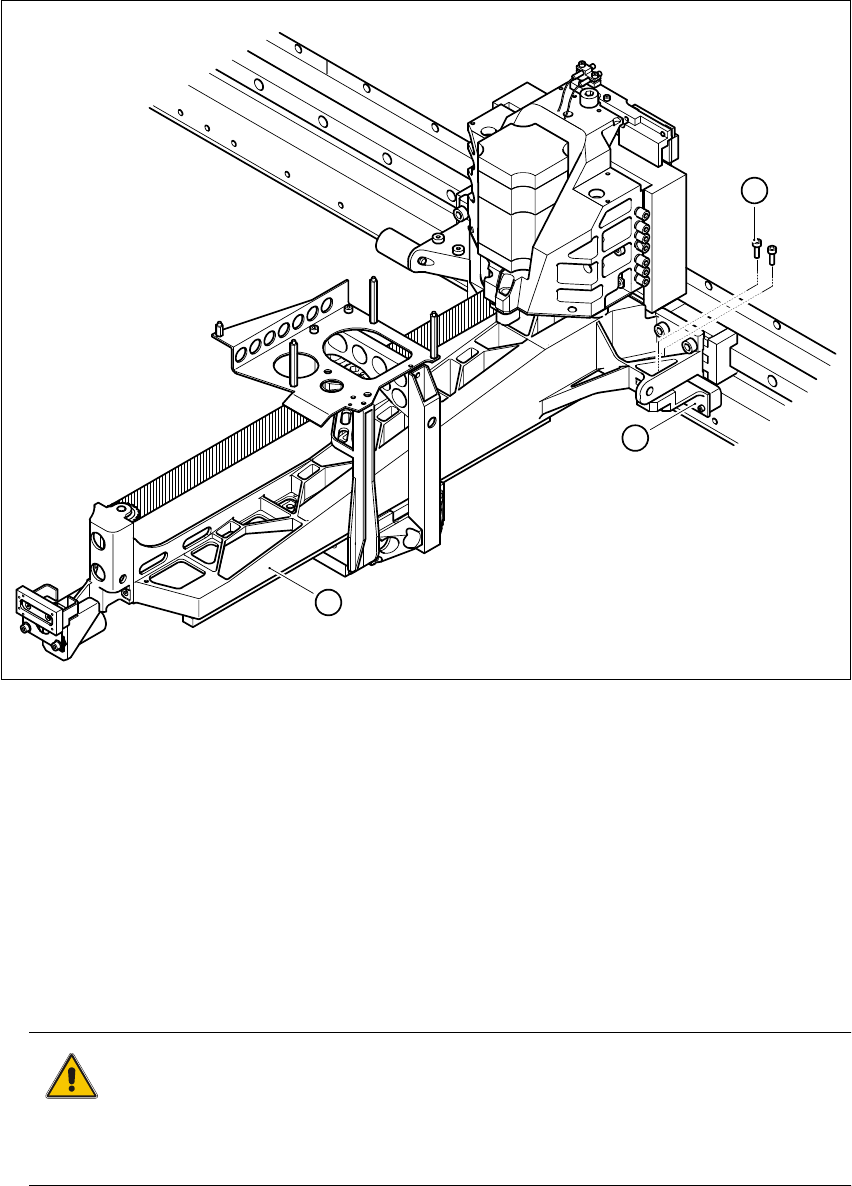

Abb. 3 - 1 Inkrementalgeber der y-Achse demontieren
Legende zu Abb. 3 - 1
(1) Grundportal
(2) Innensechskantschraube M3x10, 2 Stück
(3) Inkrementalgeber, y-Achse
3
à Jeweils 2 Innensechskantschrauben M3x10 (Pos. 2 in Abb. 3 - 1) lösen.
à Die Inkrementalgeber mit Kabelbindern am Grundportal anhängen
VORSICHT 3
Bei der Demontage darauf achten, daß die Lesefläche der Inkrementalgeber nicht beschä-
digt wird. 3
à Beide Grundportale nach links schieben.
3
1
2
Maßband für y-Achse tauschen Montageanleitung HS-50
Ausgabe 01/99
12
à Arbeitshandschuhe anziehen.
à Beginnend auf der rechten Seite des Automaten mit dem Stechbeitel (Pos. 2 in Abb 3 - 2) das
y-Maßband (Pos. 1 in Abb. 3 - 2) von der Auflagefläche bis zu den beiden Grundportalen auf
der linken Seite lösen.
3
Abb. 3 - 2 Y-Maßband demontieren
(1) Maßband der y-Achse (2) Ansatzpunkt für Stechbeitel
(3) Hülse (4) Führungsschiene der y-Kugelumlaufeinheit
T Leiterplattentransportrichtung 33
T
B
A
B
3
4
A
1
2
Montageanleitung HS-50 Maßband füry-Achse tauschen
Ausgabe 01/99
13
à Beide Portale nach rechts verschieben, um den restlichen Teil des Maßbands ablösen zu kön-
nen.
VORSICHT 3
Im Bereich der Hülse (Pos. 3 in Abb. 3 - 2) den Stechbeitel vorsichtig zum Ablösen ansetzen,
um die Hülse nicht zu beschädigen. 3
à Das Maßband entfernen.
VORSICHT 3
Beim Herausziehen das Maßband nicht verkanten oder verwinden. 3
à Die Auflagefläche mit dem Stechbeitel von Kleberresten befreien.
à Übrige Kleberreste mit dem Multiflex-Pad entfernen.
à Die Auflagefläche mit einem mit Äthylalkohol getränkten flusenfreien Tuch reinigen.
ACHTUNG 3
Die Auflagefläche muß vollkommen frei von Kleberresten sein. 3
