Montageanleitung HS-50 Maßband für y -Achse tauschen Ausgabe 01/99 13 à Be ide Portale n ach rechts ve rschie ben, um den restli chen T eil des Maßb ands ablösen zu kön- nen. VORSICHT 3 Im Bere ich der Hüls e (Pos. 3 i n…
Maßband für y-Achse tauschen Montageanleitung HS-50
Ausgabe 01/99
12
à Arbeitshandschuhe anziehen.
à Beginnend auf der rechten Seite des Automaten mit dem Stechbeitel (Pos. 2 in Abb 3 - 2) das
y-Maßband (Pos. 1 in Abb. 3 - 2) von der Auflagefläche bis zu den beiden Grundportalen auf
der linken Seite lösen.
3

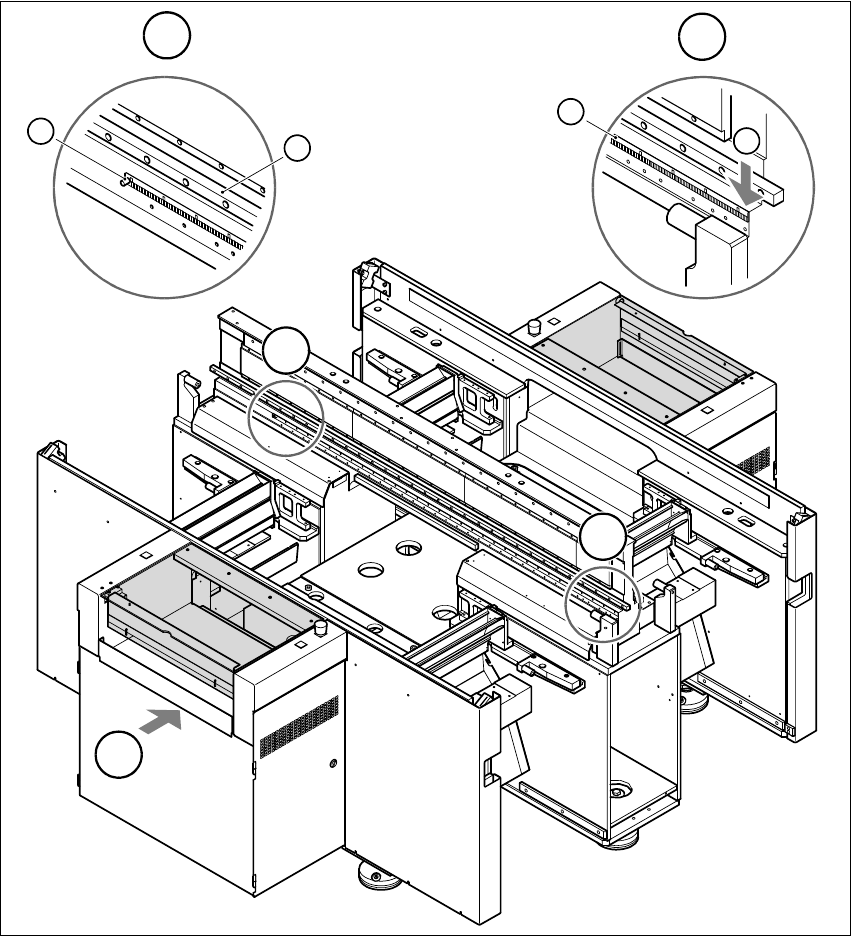

Abb. 3 - 2 Y-Maßband demontieren
(1) Maßband der y-Achse (2) Ansatzpunkt für Stechbeitel
(3) Hülse (4) Führungsschiene der y-Kugelumlaufeinheit
T Leiterplattentransportrichtung 33
T
B
A
B
3
4
A
1
2
Montageanleitung HS-50 Maßband füry-Achse tauschen
Ausgabe 01/99
13
à Beide Portale nach rechts verschieben, um den restlichen Teil des Maßbands ablösen zu kön-
nen.
VORSICHT 3
Im Bereich der Hülse (Pos. 3 in Abb. 3 - 2) den Stechbeitel vorsichtig zum Ablösen ansetzen,
um die Hülse nicht zu beschädigen. 3
à Das Maßband entfernen.
VORSICHT 3
Beim Herausziehen das Maßband nicht verkanten oder verwinden. 3
à Die Auflagefläche mit dem Stechbeitel von Kleberresten befreien.
à Übrige Kleberreste mit dem Multiflex-Pad entfernen.
à Die Auflagefläche mit einem mit Äthylalkohol getränkten flusenfreien Tuch reinigen.
ACHTUNG 3
Die Auflagefläche muß vollkommen frei von Kleberresten sein. 3
3
3
Maßband für y-Achse tauschen Montageanleitung HS-50
Ausgabe 01/99
14
3.4 Maßband für y-Achse montieren
à Beide Portale nach rechts verschieben.
à Maßband noch in der durchsichtigen Verpackungsfolie lassen und so einsetzen, daß die Boh-
rung im Maßband links ist.
à Die durchsichtige Verpackungsfolie etwas zurückziehen.
à Die Abdeckfolie auf dem Klebestreifen an der Rückseite des Maßbandes etwa 5 cm weit ab-
ziehen.
à DasMaßband soanbringen,daß dieHülse(Pos. 3 inAbb.3- 2)indie Bohrung desMaßbands
gleitet.
à Eine der beiden Führungen unmittelbar rechts neben der Hülse auf die Führungsschiene der
y-Kugelumlaufeinheit (Pos. 4 in Abb. 3 - 2) aufsetzen und mit der Schraube fixieren.
à Beide Grundportale ca. 10 - 20 cm nach links verschieben.
à Die transparente Abdeckfolie ganz abziehen.
à Die zweite Führung an der rechten Seite der Führungsschiene der y-Kugelumlaufeinheit an-
bringen und damit das Maßband in der richtigen Lage fixieren.
VORISCHT 3
Das Maßband nicht verdrehen. 3
à Beide Grundportale so weit wie möglich nach rechts verschieben.
à Aus der Klebevorrichtung den langen Stift herausziehen.
à Die Klebevorrichtung in die Führungsschiene der y-Kugelumlaufeinheit (Pos. 4 in Abb.
3 - 2) auf der linken Seite einsetzen.
à Den langen Stift in die Klebevorrichtung so einsetzen, daß das Maßband zwischen den beiden
Führungsstiften der Klebevorrichtung und dem langen Stift verläuft.
à DieSchutzfolievomKlebeband des Maßbandes um den langen Stift legen, nach rechtsziehen
und mit der rechten Hand spannen.
à Mit der linken Hand auf die Rolle der Klebevorrichtung drücken.
à Mit der rechten Hand die Schutzfolie fassen und durch Ziehen nach rechts die Klebevorrich-
tung nach rechts bewegen.
à Den langen Stift aus der Klebevorrichtung ziehen.
à Die Klebevorrichtung von der Führungsschiene der y-Kugelumlaufeinheit abheben.
à Die beiden Grundportale ganz nach links verschieben.
à Die Klebevorrichtung an derjenigen Position einsetzen, an der sie zuvor entfernt wurde.
à Den langen Stift in die Klebevorrichtung so einsetzen, daß das Maßband zwischen den beiden
Führungsstiften der Klebevorrichtung und dem langen Stift verläuft.
