6 WF 2 TX-Series V2 Instandhaltung Z-Achse der verbleibenden C&P20x-Köpfe reinigen 1 min 1 / 1 V O R S I C H T ! V o r d e r I n s t a n d h a l t u n g d i e S i c h e r h e i t s h i n w e i s e i n d e r B e t r…
5 WF 2 TX-Series V2 Instandhaltung Gewarteten C&P20x wieder einbauen 3 min 2 / 2
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T8, T9, T94, T95
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com

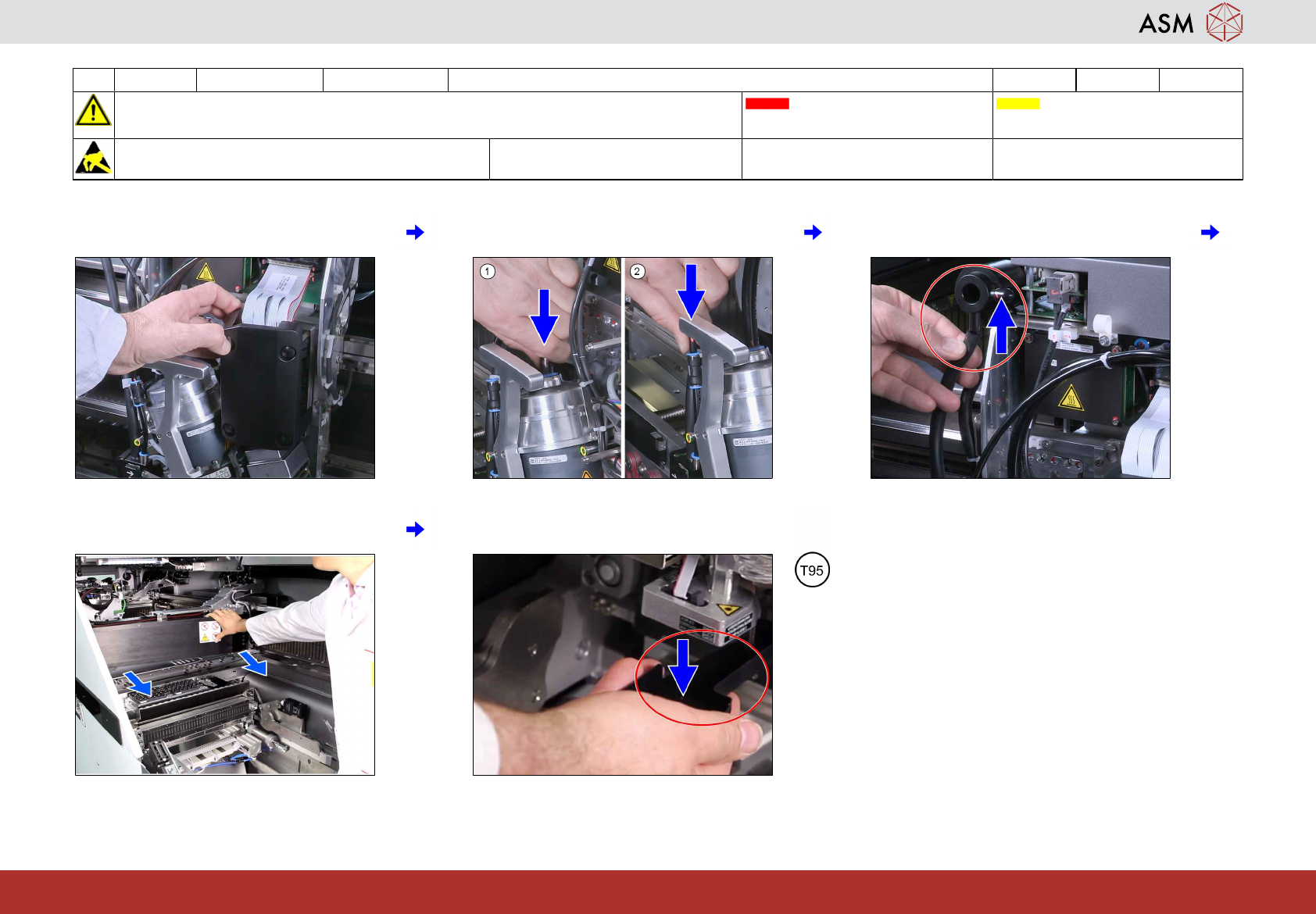

7 Bringen Sie die Schutzabdeckung an. 8 Stecken Sie die Pneumatikleitungen am
Kopf an.
9 Schließen Sie den Abluftschlauch an.
10 Verschieben Sie das Portal mit dem
gewarteten Kopf bis zum Anschlag.
11 Entfernen Sie die Schutzabdeckung vom
BE-Sensor.
6 WF 2 TX-Series V2 Instandhaltung Z-Achse der verbleibenden C&P20x-Köpfe reinigen 1 min 1 / 1
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T3, T20
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com

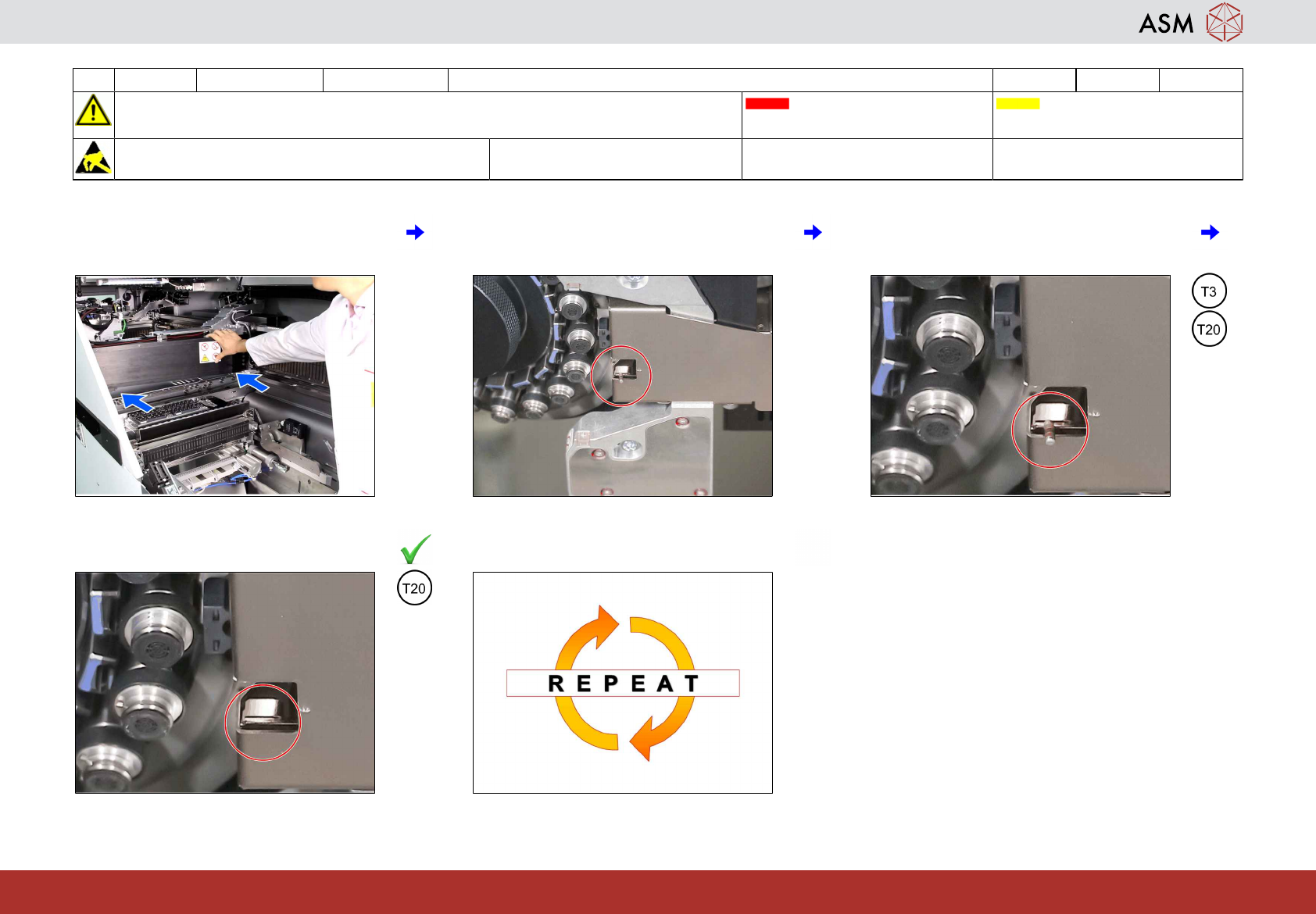

1 Verschieben Sie alle Portale für die in der
Maschine verbleibenden Köpfe bis zum
Anschlag.
2 Zu reinigender Kopfbereich. 3 Entfernen Sie Bauelemente, die auf der Z-
Achse liegen.
4 Wenn das OK ist → nächste Aufgabe. 5 Wiederholen Sie Schritt 1 bis 4 für die ver-
bleibenden Köpfe.
