KMC-1709
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q’ty Remarks Rev. Rank Level No. Part No. Part Name Q’ty Remarks Rev. Rank Level
1 KGA-M921T-00 BOLT 8 /
Í
39 90990-01J065 BOLT HEX,SOCKET HEAD 2
2 KHW-M9215-00 PULLEY:P60-3GT 2 /
Í
40 90990-28J076 WASHER,PLAIN 1
3 KHW-M921A-00 BRKT.,TENSIONER 1 /
Í
41 90990-28J170 WASHER,PLAIN 2
4 KHW-M921B-00 STAY,ADJUST 1 /
Í
42 90K65-332K74 AC SERVO MOTOR 1
5 KHW-M921C-00 SHAFT 1 1 /
Í
43 91312-03008 BOLT HEX,SOCKET HEAD 2
6 KHW-M9222-00 POST 1 /
Í
44 91312-04006 BOLT HEX,SOCKET HEAD 12
7 KHW-M9223-00 PULLEY:P40-3GT 1 /
Í
45 91312-04008 BOLT HEX,SOCKET HEAD 6
8 KHY-M9211-00 HOLDER,BRG. 2 /
Í
46 91312-04010 BOLT HEX,SOCKET HEAD 6
9 KHY-M9212-00 HOUSING 2 /
Í
47 91312-04012 BOLT HEX,SOCKET HEAD 9
10 KHY-M921D-00 BELT 315-3GT-15 1 /
Í
48 91312-04020 BOLT HEX,SOCKET HEAD 1
11 KHY-M921G-01 BRKT.,DOG 1 /
Í
49 91312-05010 BOLT HEX,SOCKET HEAD 9
12 KHY-M921N-01 JOINT A 2 /
Í
50 91312-05012
BOLT HEX,SOCKET HEAD 20
13 KKE-M9218-00 GROMMET 1 /
Í
51 91312-05016 BOLT HEX,SOCKET HEAD 16
14 KLW-M653D-10 SENSOR,PUB ORG ASSY 1 B
Í
52 91312-05020 BOLT HEX,SOCKET HEAD 1
15 KLW-M9201-A0 DRIVE UNIT ASSY. 1 /
Í
53 91312-06020 BOLT HEX,SOCKET HEAD 6
16 KLW-M9204-A0 TENTIONER ASSY. 1 /
Í
54 92902-04200 WASHER,PLAIN 4
17 KLW-M9205-A0 PULLEY ASSY. 1 /
Í
55 92902-05200 WASHER,PLAIN 14
18 KLW-M9208-B0 MOTOR ASSY. 1 B
Í
56 95302-04600 NUT HEXAGON 1
19 KLW-M9209-A0 SENSOR SUB ASSY. 1 B
Í
57 95602-10100 NUT, U 8
20 KLW-M9213-00 BALL SCREW PU 2 /
Í
58 99009-10400 CIRCLIP 1
21 KLW-M9217-00 BALL BUSH 2 /
Í
59 99009-12400 CIRCLIP 1
22 KLW-M9218-00 SHAFT 2 /
Í
60 KKV-M9200-00 PUSH UP PIN UNIT 1 /
23 KMC-M921F-00 GUIDE,PIN 1 /
Í
61
24 KMC-M921G-00 GUIDE,PIN 1 /
Í
62
25 KLW-M921H-02 PLATE,DOG 1 /
Í
63
26 KLW-M921K-00 BRKT.,SENSOR 1 /
Í
64
27 KLW-M921S-00
BRKT.,MOTOR 1 /
Í
65
28 KLW-M9221-01 DAMPER 2 /
Í
66
29 KMC-M9203-F0 STAY ASSY. 1 /
Í
67
30 KMC-M920F-00 PLATE,PU BASE 1 /
Í
68
31 KMC-M920J-00 STAY 1 /
Í
69
32 KMC-M920M-00 PLATE 1(400X285) 2 /
Í
70
33 KMC-M921M-00 BELT 1374-3GT-15 1 A
Í
71
34 KV7-M9205-01 PULLEY 1:P22-3GT 1 /
Í
72
35 90440-01J090 CIRCLIP 2 73
36 90933-01J001 BEARING 2 74
37 90933-01J007 BEARING 4 75
38 90933-01J300 BEARING 2 76
7
2
Push Up (Narrow)
Conveyor Unit
KMC-1709
2
3
6
4
8
16
4
4
8
24
20
25
22
19
4
9
15
7
18
5
8
14
1
3
7
13
8
1
18
3
4
6
7
1
3
18
7
6
12
4
18
9
3
19
18
11
7
4
2
5
1
8
27
26
23
21
4
3
10
18
7
6
1
17
8
3
1
7
18
3
7
6
18
6
2
3
6
4
8
16
4
4
8
24
20
25
22
19
4
9
15
7
18
5
8
14
1
3
7
13
8
1
18
3
4
6
7
1
3
18
7
6
12
4
18
9
3
19
18
11
7
4
2
5
1
8
27
26
23
21
4
3
10
18
7
6
1
17
8
3
1
7
18
3
7
6
18
6
PCB FLOW
7
3

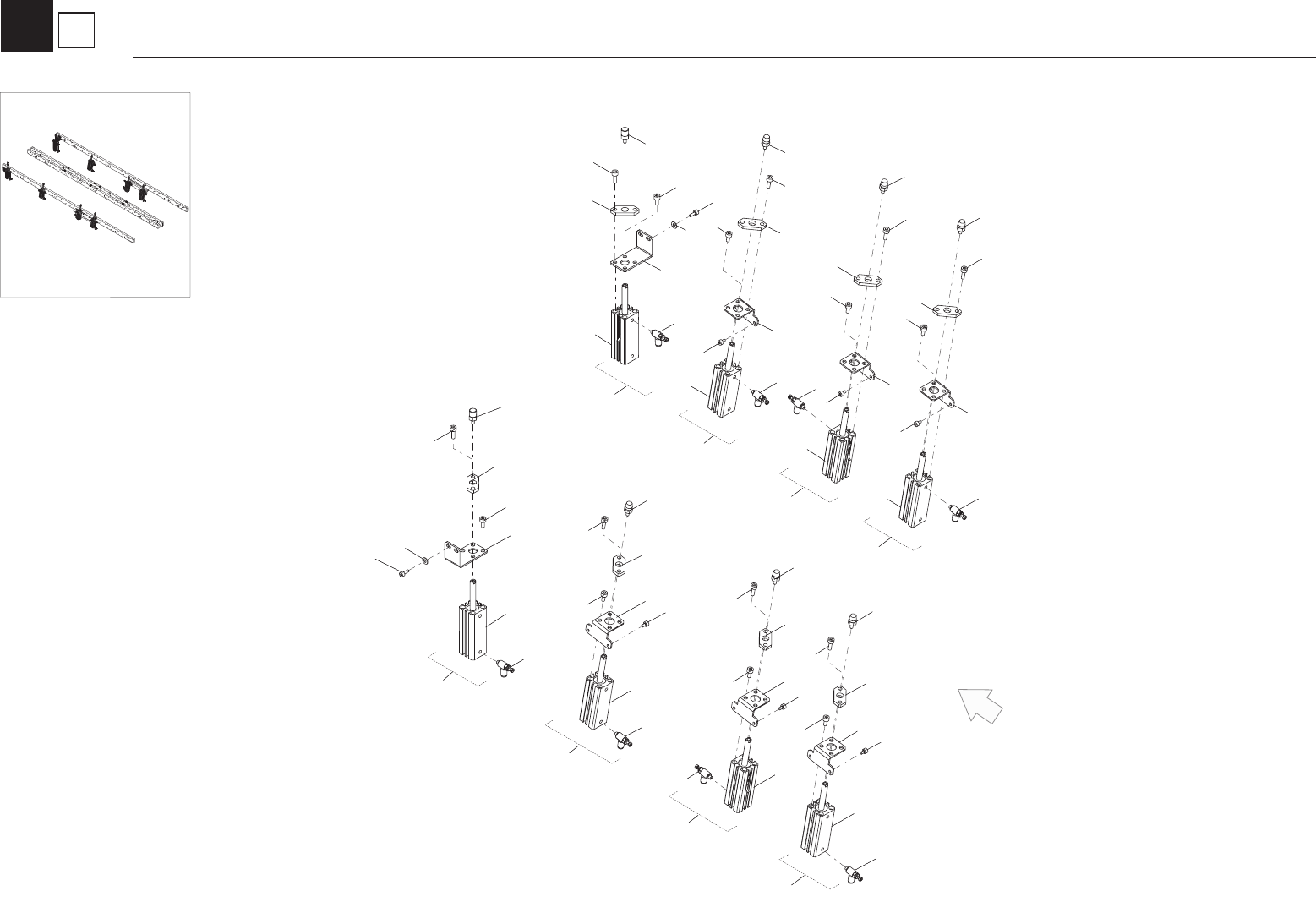

Main / Sub / Exit Stopper (R-L)
Conveyor Unit
KMC-1709
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q’ty Remarks Rev. Rank Level No. Part No. Part Name Q’ty Remarks Rev. Rank Level
1 91312-04006 BOLT HEX,SOCKET HEAD 12 39
2 91312-04010 BOLT HEX,SOCKET HEAD 4 40
3 91312-05012 BOLT HEX,SOCKET HEAD 16 41
4 KHW-M9274-A0 SPEED CONTROLLER 16 /
Í
42
5 KHW-M9272-00 STOPPER,EXIT 2 /
Í
43
6 KHW-M9282-00 STOPPER,SUB 6 /
Í
44
7 KHY-M9284-00 PLATE,STOPPER 8 /
Í
45
8 KKT-M9161-00 BRKT.,CYLINDER 6 /
Í
46
9 KKT-M9271-00 PLATE,STOPPER 2 /
Í
47
10 KMC-M653M-10 CYL.RL L1CV ST2 ASSY 1 B
Í
48
11 KMC-M653M-20 CYL.RL L1CV ST3 ASSY 1 B
Í
49
12 KMC-M653M-40 CYL.RL L1CV ST5 ASSY 1 B
Í
50
13 KMC-M653M-50 CYL.RL L2CV ST1 ASSY 1 B
Í
51
14 KMC-M653M-60 CYL.RL L2CV ST2 ASSY 1 B
Í
52
15 KMC-M653M-70 CYL.RL L2CV ST3 ASSY 1 B
Í
53
16 KMC-M653M-90 CYL.RL L2CV ST5 ASSY 1 B
Í
54
17 KMC-M653M-00 CYL.RL L1CV ST1 ASSY 1 B
Í
55
18 91312-05016 BOLT HEX,SOCKET HEAD 16 56
19 92902-04200 WASHER,PLAIN 4 57
20 KMC-M9160-00 MAIN STP.ASSY.1-1 1 /
Í
58
21 KMC-M9160-40 MAIN STP.ASSY.2-1 1 /
Í
59
22 KMC-M9270-00 EXIT STOPPER ASSY.1 1 /
Í
60
23 KMC-M9270-20 EXIT STOPPER ASSY.2 1 /
Í
61
24 KMC-M9280-00 SUB STP.ASSY.1-1 1 /
Í
62
25 KMC-M9280-10 SUB STP.ASSY.1-2 1 /
Í
63
26 KMC-M9280-40 SUB STP.ASSY.2-1 1 /
Í
64
27 KMC-M9280-50 SUB STP.ASSY.2-2 1 /
Í
65
28 66
29 67
30 68
31 69
32 70
33 71
34 72
35 73
36 74
37 75
38 76
7
3
Main / Sub / Exit Stopper (R-L)
Conveyor Unit
