QEJM6A-E-MPA-31 - 第35页
Ref No. Remarks R 1 Q't y 1-H 本体部 Main Body ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit No . キット品 番 Kit Name キット名称 N610023989AB Part N ame 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 COVER 1 57 N210022722AB COVER 1 58 N2…

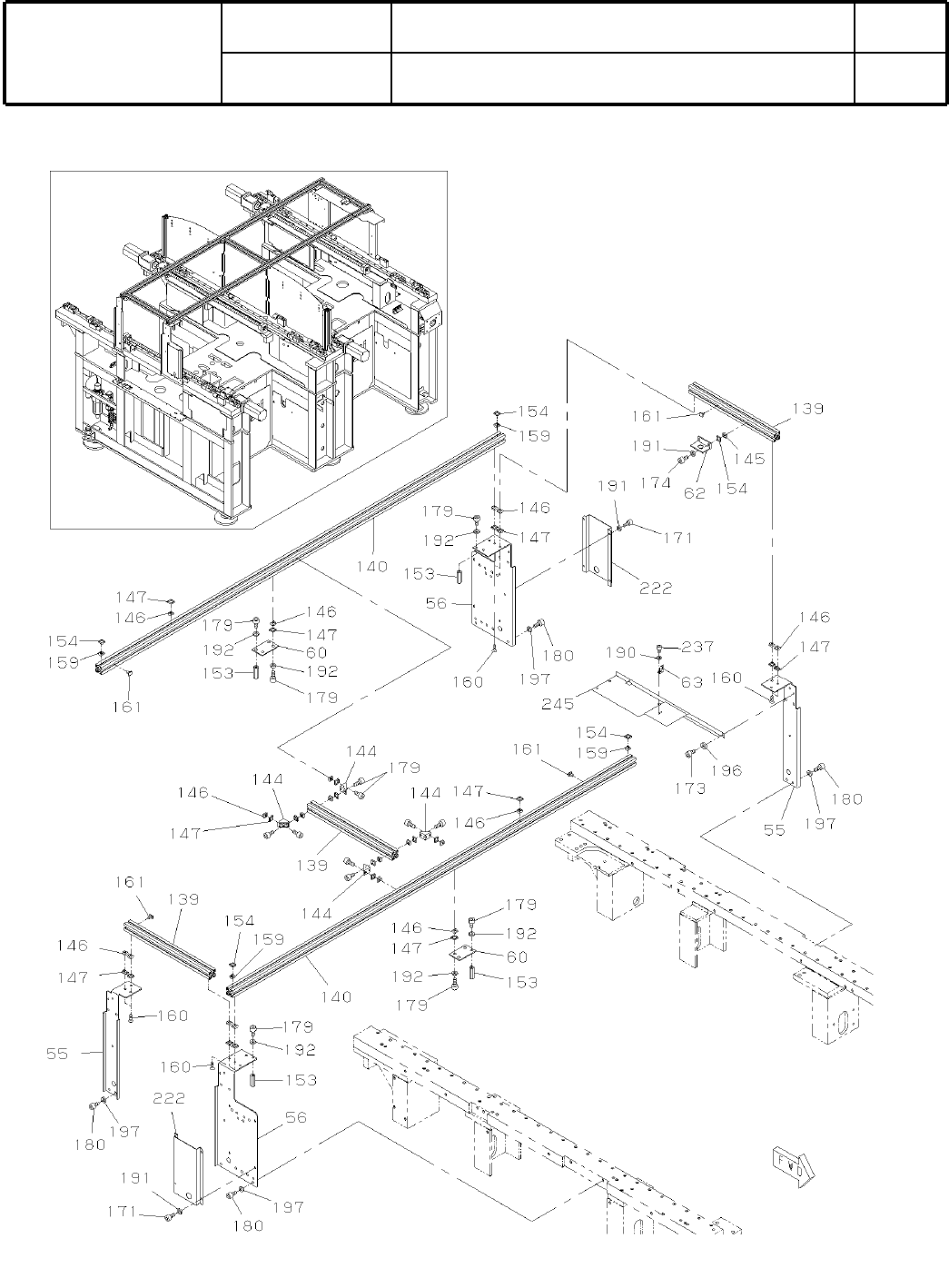

1-H
本体部
Main Body
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610023989AB
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
M15
Ref
No.
Remarks
R
1
Q't
y
1-H
本体部
Main Body
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
N610023989AB
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
COVER
1
57 N210022722AB
COVER
1
58 N210022723AC
COVER
1
59 N210022724AC
FRAME
2
138 N510012057AA SFF-244 L=406
FRAME
2
141 KXF0E10PA00 SFF-404 L=325
NUT
14
142 N510016442AA HTDSN5-5
CAP
14
143 KXF0ATKAA00 SFA-905
BRACKET
2
148 KXF0E10SA00 HBLFSNK8
NUT
6
149 N510008940AA HTDSN8-8
NUT
4
150 KXF0E10TA00 SFB-007
NUT
14
151 KXF0E01HA00 SFB-008
CAP
18
152 KXF0E01GA00 SFA-907
BRACKET
2
155 N510010282AA SFJ-N03T
BRACKET
6
156 KXF0DTWAA00 SFJ-N03
BRACKET
4
157 N510010284AA SFJ-K11
NUT
4
158 KXF0CW2AA00 SFB-003
BOLT
12
171 N510017414AA
Hexagon socket head cap screw M5X6-10.9 A2J (Trivalent)
BOLT
14
175 N510017395AA
Hexagon socket head cap screw M5X16-10.9 A2J (Trivalent)
BOLT
6
180 N510017433AA
Hexagon socket head cap screw M6X16-10.9 A2J (Trivalent)
BOLT
4
181 N510017435AA
Hexagon socket head cap screw M6X20-10.9 A2J (Trivalent)
BOLT
4
185 N510017472AA
Hexagon socket head cap screw M8X20-10.9 A2J (Trivalent)
WASHER
24
191 N510018499AA
Round finish plain washer 5 10H A2J (Trivalent)
WASHER
10
192 N510018501AA
Round finish plain washer 6 10H A2J (Trivalent)
WASHER
10
226 KXF0E2KYA00 HDW8
SCREW
4
239 N510018376AA
Hexagon socket set screw Cup point M5X10-45H A2J (Trivalent)
M16
1-I
本体部
Main Body
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610023989AB
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
M17
